Все о транзисторе TIP122: таблица данных, размеры и схема используются

TIP122 - универсальный транзистор NPN Darlington Power, широко признанный за его надежную производительность и надежность в различных приложениях электроники.Производившийся к обработке до 60 В и 8А пиковые токи, TIP122 превосходит в сложных задачах, таких как управление двигателем, усиление питания и схемы переключения.Его высокий текущий прирост и способность противостоять требовательным средам делают его идеальным для промышленной автоматизации, где последовательное и эффективное распределение энергии опасно.Эта статья входит в спецификации TIP122, фактические приложения и лучшие практики для достижения оптимальной производительности, предлагая для вас всеобъемлющее руководство.

Каталог

TIP122 Обзор

А TIP122 изготовлен как кремниевый NPN Darlington Power Transistor, размещенный в пакете TO-220, используя передовые планарные технологии и монолитную конфигурацию Дарлингтона.Эта замысловатая конструкция позволяет транзистору опытно обрабатывать напряжения до 60 вольт, приспосабливая к пиковому току 8 ампер и непрерывным током 5 ампер.Эти характеристики делают TIP122 исключительно подходящими для управления мощными функциями, охватывающие не только двигатели, но и соленоиды и светодиоды.

TIP122 отличается его существенным током, результатом его спаривания Дарлингтона.Этот атрибут значительно повышает его текущую емкость, обеспечивая плавное функционирование в цепях, которые требуют усиления усиления.Вы можете часто распознавать такие черты как основные в сценариях, подчеркивая высокую эффективность и надежность.В то время как двигатели, соленоиды и светодиоды являются типичными спутниками, универсальность транзистора пересекает другие доминирование.Его замечательная тепловая стабильность и ее механизмы для экранирования от перегрузки расширяют его использование в системы промышленной автоматизации, вождения и рамки управления питанием.

Охватывание TIP122 в подлинных приложениях часто требует глубокого понимания рассеяния мощности и термической динамики.Сочетание транзистора с подходящими радиаторами является распространенной тактикой, обеспечивающей эффективность эксплуатации без нарушения тепловых ограничений.Эти практики подчеркивают значение тщательно продуманного созерцания в электронных начинаниях.

Разгона

CAD Design

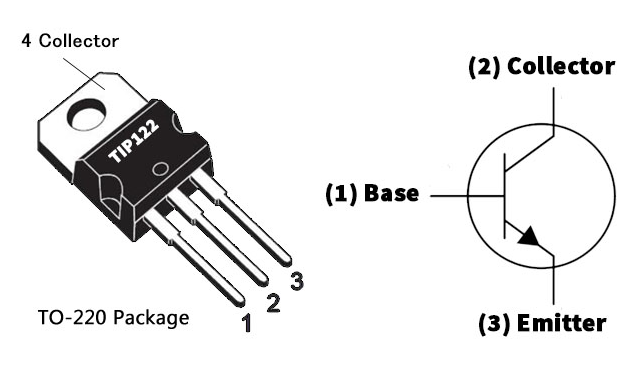

Символ

След

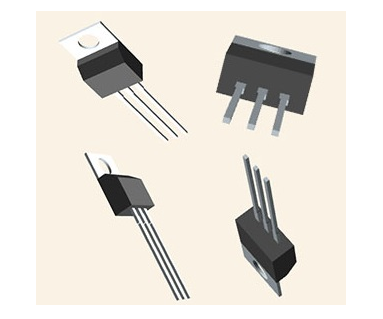

3D визуализация

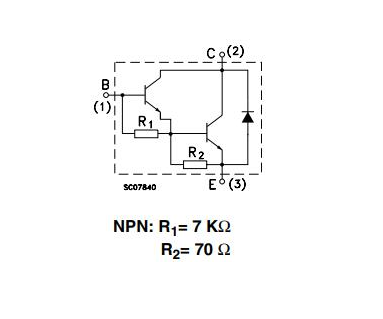

Внутренняя схематическая диаграмма

Характеристики

Особенность	Спецификация
Тип пакета	До-220
Тип транзистора	Npn
Базовый ток (IB)	120 мА
Непрерывный ток коллекционера (IC)	5:00 утра
Напряжение коллекционера-эмиттер (VCE)	100 В.
Напряжение базы коллекционера (VCB)	100 В.
Напряжение из эмиттера (Vebo)	5 В
Диссипация коллекционера (ПК)	65 Вт
DC ток прирост (HFE)	1000
Хранение и рабочая температура	-65 до +150 ° C

Преимущества

Транзистор TIP122 предоставляет множество привлекательных функций, которые превосходят обычные ожидания, позиционируя его как предпочтительный выбор в различных приложениях.Копаясь в этих характеристиках, вы можете использовать их полный потенциал, в основном в сложных схемах, где доминируют высокая эффективность и надежность.

Низкое напряжение насыщения

Примечательной особенностью TIP122 является его минимальное напряжение насыщения.Эта черта позволяет транзистору функционировать с уменьшенной потерей мощности, тем самым продлив срок службы устройства, в котором он интегрирован.В практических условиях это приводит к снижению тепла и повышенной эффективности цепи.Вы часто можете иметь благоприятный взгляд на этот атрибут, особенно при участии в сознании энергии.

Простые требования к дисков

Неосложненные требования к приводам TIP122 облегчают его интеграцию в различные системы.Эта простота ускоряет процесс проектирования и снижает риски ошибок.В практических сценариях эта легкость приводит к развертыванию SWIFTER и уменьшению устранения неполадок, тем самым повышая общую производительность.

Широкая безопасная операционная зона

TIP122 имеет обширную безопасную эксплуатационную зону, обеспечивая стабильную производительность даже в условиях меняющихся условий.Эта надежность оказывается выгодной в таких средах, как наружная электроника или промышленные системы с высоким спросом, где могут возникнуть колебания.Способность последовательно обеспечить функциональность обеспечивает уверенность в серьезных приложениях.

Низкое искажение дополнительных конструкций эффективность

TIP122 в основном эффективен в комплементарных конструкциях с низким расстоянием из-за его хорошо сбалансированных характеристик.Например, его приложение в аудио -усилителях приводит к более четкому выводу звука путем минимизации искажения.Это осязаемое улучшение качества звука делает это привлекательным компонентом для вас ищет отличную производительность.

Портативность и простота использования

Помимо его электрических характеристик, конструкция TIP122 помогает в удобной обработке и транспортировке.Это особенно выгодно в крупномасштабном производстве или полевом ремонте, где необходимо подвижность и быстрая замена.Эта практическая особенность подчеркивает его универсальность в различных операционных настройках.

Техническая спецификация

Тип	Параметр
Статус жизненного цикла	Активный (последний обновлен: 7 месяцев назад)
Время выполнения завода	8 недель
Контакт	Олово
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	До 220-3
Количество булавок	3
Масса	6.000006G
Материал транзистора	Кремний
Напряжение разбивки коллекционера-эмиттер	100 В
Количество элементов	1
hfemin	1000
Рабочая температура	150 ° C TJ
Упаковка	Трубка
Код JESD-609	E3
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	3
Код ECCN	Ear99
Напряжение - рейтинг DC	100 В
Максимальная диссипация власти	65 Вт
Текущий рейтинг	5A
Базовый номер детали	TIP122
Подсчет штифтов	3
Полярность	Npn
Конфигурация элемента	Одинокий
Рассеяние власти	2W
Приложение транзистора	Переключение
Тип транзистора	NPN - Дарлингтон
Напряжение излучателя коллекционера (VCEO)	100 В
Макс Коллекторный ток	5A
DC ток усиление (HFE) (min) @ IC, VCE	1000 @ 3a 3v
Ток - срез коллекционера (макс)	500 мкА
Jedec-95 код	До-220AB
Vce saturation (max) @ ib, ic	4 В @ 20 мА, 5а
Базовое напряжение коллекционера (VCBO)	100 В
Напряжение базового излучения (Vebo)	5 В
Максимальная температура соединения (TJ)	150 ° C.
VCESAT-MAX	4 В
Высота	19,68 мм
Длина	10,4 мм
Ширина	4,6 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Альтернативы

Номер части	Описание	Производитель
TIP122	Низкое напряжение NPN Power Darlington Transistor	Stmicroelectronics
TIP122-S.	Силовая биполярная транзистор, 5A (IC), 100 В V (BR) генеральный директор, 1-элементный, NPN, кремний, до-220AB, пластик/эпоксидная смола, 3-контактный, до 220, 3 штифта	Bourns Inc.
TIP122-BP	Силовая биполярная транзистор, 5A (IC), 100 В V (BR) генеральный директор, 1-элементный, NPN, кремний, до-220AB, пластик/эпоксидная смола, 3-булавка, ROHS COMPARINT, Пластик, до 220, 3 штифта	Микро коммерческие компоненты
TIP122TU	Силовая биполярная транзистор, 5A (IC), 100 В V (BR) генеральный директор, 1-элементный, NPN, кремний, до-220AB, пластик/эпоксидная смола, 3-контактный, до 220, 3 штифта	Fairchild Semiconductor Corporation
TIP122G	5,0 а, 100 В NPN Дарлингтон Биполярная силовая транзистор, TO-220 3 Стандарт свинца, 50 трубок	На полупроводнике

Эквиваленты

При рассмотрении этих альтернатив разумно тщательно проверить конфигурации PIN -кода, так как они могут отличаться от тех, кто у TIP122.

• TIP132

• TIP102

• TE261

• NTE263

• 2N6045

• 2SD2495

• BDT65B

• 2N6532

• BDT63B

• BDW43

• TIP142T

Дополнительный PNP Transistor для TIP122

• TIP127

Транзисторы в серии TIP122

Тип NPN

• TIP120

• TIP121

• TIP122

Тип PNP

• TIP125

• TIP126

• TIP127

Интеграция транзистора TIP122 в электронные конструкции

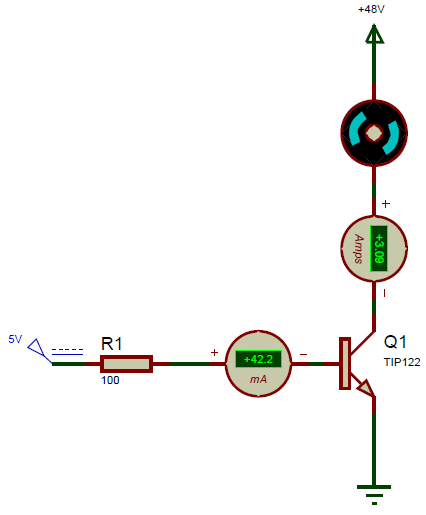

Транзистор TIP122, известный своим доступным напряжением излучателя 5 В и спецификациями базового тока 120 мА, высоко ценится в приложениях, требующих высокого тока коллектора и усиления.Он находит частое использование в таких настройках, как управление двигателем 48 В с непрерывным током 3A, где способность транзистора обрабатывать до 5A непрерывный ток коллекционера становится в основном выгодным.Резистор 100-хм используется для поддержания устойчивого базового тока 42 мА, хотя могут быть внесены корректировки в соответствии с различными требованиями схемы, демонстрируя адаптивность конструкций на основе транзистора в различные электрические потребности.

Способность TIP122 управлять до 8А пиковой ток призывом к тщательному рассмотрению характеристик нагрузки, обеспечивая обеспечение потребления двигателя в пределах управляемых границ.Проектирование цепей с этим транзистором включает в себя вдумчивую оценку как непрерывной, так и пиковой токовой мощности.Вы можете распознать преимущества исчерпывающего тестирования в условиях моделируемой нагрузки, что помогает предотвратить превышение этого чувствительного предела.

Приложения

Универсальные приложения в электронике

TIP122 распознается за его адаптивность в нескольких электронных средах.Он служит различным целям, таким как управление аудио -усилителями и управление устройствами с переключающими нагрузками ниже 5А.Его гибкость очевидна, поскольку она отвечает потребностям в переключении средней мощности, эффективно регулируя динамику эксплуатации в различных электронных системах.Вы можете оценить его надежную производительность, часто упоминая, как она соответствует разнообразным требованиям с надежностью.

Использование моторного управления

Влияние TIP122 значительно распространяется на контроль скорости двигателя.Вы можете использовать его в моторных системах, чтобы эффективно сбалансировать скорость и крутящий момент - функция, которая улучшает проекты от крупных промышленных механизмов до небольших усилий.Вы можете предположить, что тонкая настройка TIP122 позволяет двигателям работать более плавно и эффективно, что приводит к заметному улучшению экономической эффективности и производительности.

Роль в инверторных цепях

Включение TIP122 в схемах инверторных цепей иллюстрирует его способность управлять сложными сдвигами мощности.Эта возможность поддерживает инициативы по устойчивой энергии, обеспечивая надежные операции инвертора.Вы можете последовательно подчеркнуть его роль в повышении надежности и эффективности инвертора, указывая на ощутимые успехи в реальных сценариях.

Средний переключение питания

TIP122 без особых усилий работает в мире среднего переключения питания, часто используется в многочисленных сценариях управления энергетикой.Он соединяет эксплуатационный разрыв между низкопрохожными и мощными переключателями.Вы можете часто похвалить его устойчивую производительность переключения, подчеркивая ее активную роль в содействии гладким операциям устройства в разных условиях нагрузки.

Схема с использованием TIP122

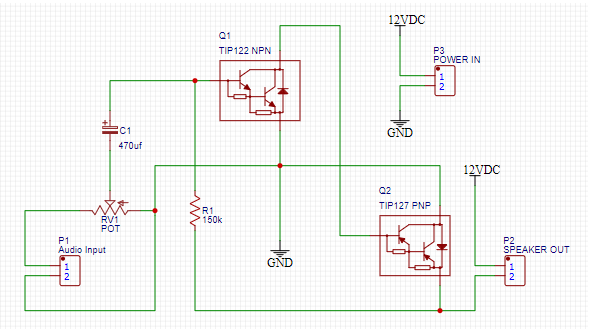

100-ваттный дизайн аудио-усилителя

Эта сложная настройка аудио -усилителей имеет транзисторы TIP122 и TIP127 Darlington, которые играют ключевую роль в улучшении аудиосигналов.Эти компоненты известны своими впечатляющими текущими способностями усиления, что делает их подходящими для мощных аудиоустройств.Схема берет свой аудио ввод с микрофона, который затем перемещается через конденсатор сцепления 470UF.Этот конденсатор используется не только просто блокируя компоненты постоянного тока, используется для поддержания чистоты аудиосигнала, обеспечивая ясность и верность на разных стадиях амплификации.

Первоначально аудиосигнал входит в цепь в транзисторе Q1.Эта начальная фаза амплификации предназначена для адекватного повышения входящего сигнала, подготовив его к дальнейшему усилению транзистором Q2.Каждый этап был вдумчиво спроектирован для поддержания стабильности и эффективного управления искажением, фокус, заостренная опытом в реальных приложениях, где эти факторы глубоко влияют на общий слуховой опыт.

Последний этап обеспечивает питание для динамика, полагаясь на уникальный ток с усовершенствованиями, ставшими возможными благодаря предшественному потенциометру 10K.Этот компонент допускает точные корректировки, что позволяет вам достичь предпочтительных уровней объема.Практика показала, что такая точность в настройке предлагает заметный контроль в разнообразных звуковых пейзажах, значительно улучшая удовольствие.Механизмы обратной связи также используются, чтобы уменьшить потенциальные проблемы, такие как колебания, использование стандартных практик в области аудиоинженерии, направленных на сохранение качества звука и долговечность системы.

Упаковка

Схема упаковки

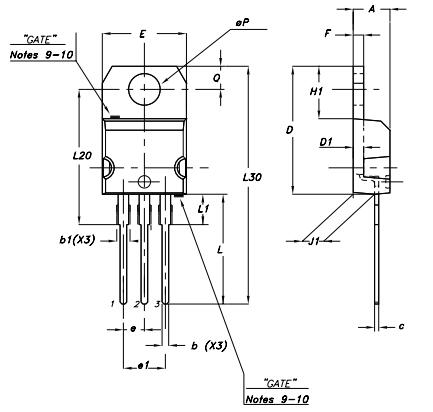

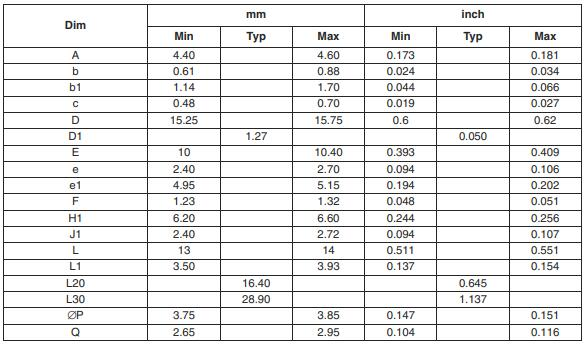

Механические спецификации

Производитель

Stmicrolectronics стоит на переднем крае полупроводниковых технологических инноваций, предлагая решения, которые охватывают широкий спектр микроэлектроники.Их опыт в области технологии системы на чипе (SOC) представляет собой изысканный баланс сложной кремниевой интеграции с необычайными возможностями производства.Это слияние вызвало господство современных технологических тенденций, создавая экосистему, где универсальность и эффективность процветают в гармонии.

Появление технологии системы на чипе предвещает значительный сдвиг в мире микроэлектроники.Интегрируя все основные элементы компьютера или системы в единственный чип, SOC обеспечивает многочисленные преимущества, такие как более низкое энергопотребление, упрощенная сложность системы и повышенная скорость производительности.Эти характеристики имеют особую ценность для секторов, ориентированных на мобильные устройства и встроенные системы, где доминируют компактный дизайн и высокая эффективность.

DataSheet PDF

TIP122 Таблицы данных:

TIP120-122, TIP125-127.PDF

Таблицы данных TIP122G:

TIP120-22, TIP125-27.PDF
