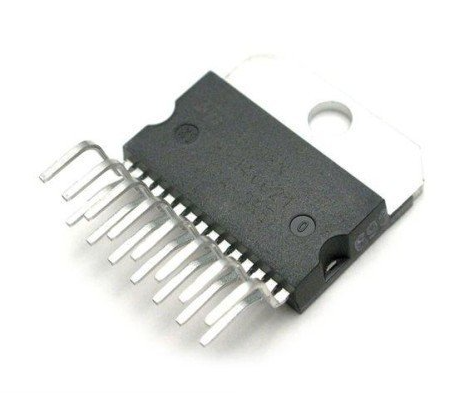

Понимание Audio Amplifier DMOS DMOS DMO

Усилитель TDA7294 является выбором для высокопроизводительного звука, известного своим впечатляющим дизайном 100 В, 100 В, DMOS, который обеспечивает исключительное качество звука.Эта статья разбирается в своих ключевых функциях, от подробной конфигурации PIN -кода и управления питанием до основных технических идей, которые открывают его полный потенциал.При хорошо спланированной макету вы можете значительно сократить искажение и повысить производительность.В этом руководстве рассматривается универсальность TDA7294 в различных аудио-приложениях-будь то для систем Hi-Fi, автомобильного аудио или сабвуферов-вместе с практическими советами для оптимизации схемы и управления теплом.Узнайте, почему этот усилитель остается одним из основных продуктов в стремлении к высокой точке.

Каталог

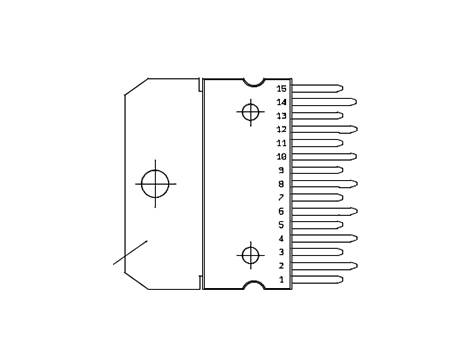

Конфигурация PIN

Штифт №	Название вывода	ПИНА ОПИСАНИЕ
1	Встальный GND	Встальный GND, вывод подключается к земле
2	Инвертирующий вход	Инвертирующий вход
3	Не инвертирующий ввод	Не инвертирующий вход
4	SVR	Отклонение напряжения питания, используемое для пульсации питания или шумовой отказ
5	Северо -запад	Не подключен
6	Начальная загрузка	Используется для увеличения заряда
7	'+VS Supply	Положительный запас
8	Негативное предложение	Негативное предложение
9	Поддерживать	Управляющий штифт в режиме ожидания, используемый для режима низкой питания, выходные запуска в режиме низкого тока
10	Немой	Аудио отключено для вывода
11	Северо -запад	Не подключен
12	Северо -запад	Не подключен
13	'+Против власти	Положительный источник питания
14	Вне	Выходной штифт
15	Негативное источник питания	Негативное источник питания

CAD Design

Символ

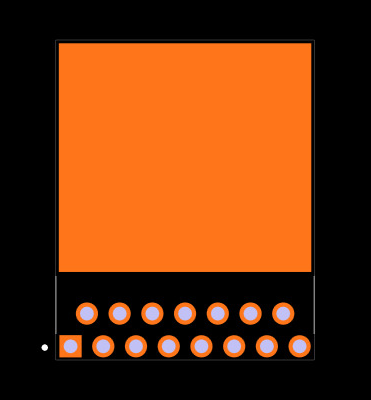

След

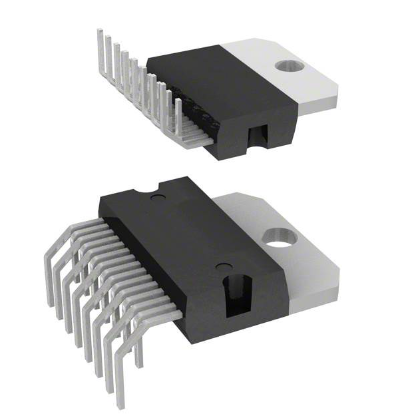

3D -модель

TDA7294 Обзор усилителя аудио

А TDA7294 появляется как замечательная сущность в аудио -амплификации класса AB, инкапсулированное в изобретательный пакет MultiWatt15.В основном он находит свое место в среде, требующих высокого уровня звука, таких как сложные домашние аудиосистемы и современные телевизоры.

Производившийся к широкому напряжению адаптивности, TDA7294 охватывает изменения ввода мощности, типичные для многих конфигураций звука.Его емкость для надежной обработки тока обеспечивает доставку существенной выходной мощности на 4 или 8-ом.Эта возможность способствует постоянному качеству звука с изменчивостью электрического снабжения, что может повлиять на Sonic Experiences.Усилитель обращается к тем, кто понимает тонкости поддержания последовательной производительности среди обычной электрической нестабильности.

TDA7294 интегрирует расширенную функцию приглушения, обеспечивая плавное, без шумоподобного звука во время сдвигов питания.Этот аспект в основном актуален в внутренней и коммерческой среде, где неожиданные перерывы на аудио могут быть резкими.Вы можете ценить этот аспект, так как он согласуется с повседневными сценариями, в которых запрашивается молчаливая операция в условиях энергетических переходов в аудиосистемах.

Техническая спецификация

Вот формат таблицы для технических характеристик STMicroelectronics TDA7294VПолем

Спецификация	Деталь
Тип	Класс AB
Параметр	Ценить
Статус жизненного цикла	Активный (последний обновлен: 6 месяцев назад)
Время выполнения завода	6 недель
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	Multiwatt-15 (вертикальные, изогнутые и ошеломленные лиды)
Количество булавок	15
Масса	8.164663G
Идентификатор пакета производителя	Multiwatt-15
Рабочая температура	0 ° C ~ 70 ° C TA
Упаковка	Трубка
Код JESD-609	E3
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	15
Код ECCN	Ear99
Терминальная отделка	Олово (SN)
Максимальная диссипация власти	50 Вт
Напряжение - поставка	± 10 В ~ 40 В.
Терминальная позиция	Зигзаг
Количество функций	1
Базовый номер детали	TDA7294
Подсчет штифтов	15
Вывод типа	1-канальный (моно)
Количество каналов	1
Номинальный ток снабжения	30 мА
Рассеяние власти	50 Вт
Выходной ток	10а
Крыжительный ток	30 мА
Выходная мощность	100 Вт
Выходной ток на канал	10а
Тип поставки	Двойной
Входное напряжение (VOS)	10 мВ
Пропускная способность	20 кГц
Усиление напряжения	80 дБ
Коэффициент отклонения источника питания (PSRR)	75 дБ
Прирост	80 дБ
Максимальное напряжение двойного питания	40 В
Максимальная выходная мощность	100 Вт
Мин двойное напряжение питания	10 В
Двойное напряжение питания	28 В
Входной смещение ток	500NA
Максимальная температура соединения (TJ)	150 ° C.
Максимальная выходная мощность x каналы @ нагрузка	100 Вт x 1 @ 8 Ом
Диапазон температуры окружающей среды высокий	70 ° C.
Гармоническое искажение	10%
Импеданс нагрузки	4 Ом
Функции	Depop, Nicute, короткая замыкания и термическая защита, Поддерживать
Размеры (HXLXW)	21 мм х 19,6 мм x 5 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

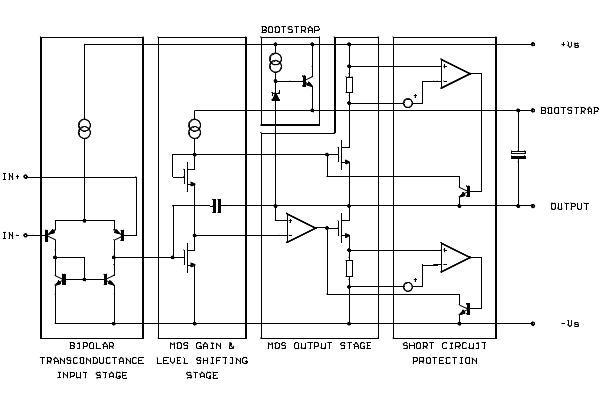

Функциональная схема

Функции

Особенность	Описание
Очень высокий диапазон рабочих напряжений	± 40 В.
Демонстрационные силовые стадии	Оптимизирован для приложений на этапе питания
Высокая выходная мощность	До 100 Вт музыкальная сила
Приглушение/резкие функции	Включает в себя приглушение и резервные возможности
НЕТ ВКЛЮЧАТЬ/ВКЛ.	Устраняет слышимый шум во время переключения
Нет ячеек Баучер	Действует без внешних ячеек Boucherot
Очень низкое искажение	Поддерживает верность аудио
Очень низкий шум	Обеспечивает чистый аудиовыход
Защита короткого замыкания	Защищает от случайных коротких замыканий
Тепловое отключение	Предотвращает перегрев

Силовая динамика TDA7294

Усилитель TDA7294, прославленный за устойчивую выходную стадию DMOS, создан для обеспечения надежной среднеквадратичной мощности на динамик с 8 Ом, используя двойной +/-38VDC.Эта возможность подчеркивает его гибкость в разных уровнях напряжения, гарантируя, что она постоянно обеспечивает высококачественную аудиопроизводительность, даже по мере изменения электрических обстоятельств.

Конструкция усилителя позволяет ему эффективно работать, несмотря на колебания источника питания.Его сила происходит от тщательной инженерии, которая ожидает проблем, включая ситуации с переменным источником питания.Предлагая стабильную производительность в широком диапазоне напряжения, он искусно управляет сценариями, где регулирование мощности может быть неоптимальной.

Случаи, когда поставки питания не допускают идеального напряжения, часто встречаются на практике.В этих ситуациях строительство TDA7294 предлагает существенное преимущество, поддерживая качество звука и производительность.Эта черта в основном полезна в настройках с неустойчивыми источниками питания, такими как удаленные установки или более старые инфраструктуры, подверженные нестабильности.

Приложения

Hi-Fi Audio Systems

TDA7294, известный в мире высокой точки зрения, отмечается за создание звука, которое отражает различия музыкальных композиций с небольшим искажением.В этих системах компоненты выбираются для их способности поддерживать ясность звука в разных объемах и частотах, сохраняя деликатные тонкости музыки.Вы можете сосредоточиться на оптимизации схемы и обнаружить, что интеграция TDA7294 требует внимания и творчества.Они настраивают конструкцию схемы, чтобы гармонизировать производительность с эффективностью, создавая захватывающий опыт, который может вдохновить более глубокую любовь к превосходному воспроизведению звука.

Автомобильный аудио

Когда дело доходит до автомобильного аудио, TDA7294 является ключевым игроком в повышении качества звука в пределах автомобиля.Его компактная форма и эффективное управление питанием делают его хорошо подходящим для автомобильных настроек, где пространство и энергопотребление ограничено.Правильные методы установки, включая точное заземление и эффективное управление тепла, имеют жизненно важное значение для поддержания качества звука системы и продолжительности жизни.Вы можете иметь изысканные методы, подчеркивающие размещение компонентов и качество проводки, оба используются для достижения безупречного звука в качестве одного навигации по разнообразным дорожным условиям.

Мостовые цепи

Адаптируемость TDA7294 светит в мостовых цепях, где два канала усилителя сочетаются для питания одной нагрузки, что усиливает выходную мощность.Эта настройка выгодно в сценариях, требующих увеличения мощности без утрачивания компактности.Адекватное тепловое управление выделяется, учитывая усиленную мощность, ведущую к более высоким температурам.Вы можете порекомендовать эффективные методы охлаждения и соответствующие варианты компонентов, чтобы поддержать надежность системы и долговечность.

Стереозаменуемые

Stereo Systems процветает в мастерстве TDA7294 в обработке сложных аудиосигналов, генерируя надежный звук.Точность в балансировании вывода по различным каналам является доминирующей, чтобы не создавать опасений по фазированию или баланса, которые могут уменьшить звуковое опыт.Вы можете подчеркнуть важность дотошной калибровки каналов, навыка, оттачиваемого как условного обучения, так и практического опыта, подчеркивая синергию технологической точности и художественного таланта, полезного для достижения аудио.

Сабвуферы

Сабвуферы, требующие достаточной силы для обеспечения глубоких, низкочастотных звуков, находят идеального компаньона в TDA7294.Его способность обеспечить сильный ток гарантирует, что воспроизведение баса остается без искажений, что закладывает основу для мощных аудиосистем.Проектирование корпуса сабвуфера для работы гармонично с возможностями усилителя напрямую влияет на успех.Вы можете часто получать уроки из их прошлых проектов, чтобы направлять процесс проектирования, гарантируя, что выход баса предназначен для богатых и резонансных, а не подавляющих или неясных.

Сравнительное исследование усилителя TDA7293 и TDA7294

Динамика и различия

Как интегрированные схемы TDA7293 и TDA7294 опытны в быстрого преобразования сигналов со скоростью 10 В/мкс.Эта функция способствует их искусственности в аудио приложениях, которые чувствительны к времени и ясности звука.TDA7293 различает себя путем приспособления более широкого спектра напряжения, способного работать до двойного питания 50 В постоянного тока, расширить его динамический охват и усилить выходную мощность.Такие атрибуты делают его привлекательным вариантом для мощных аудио усилителей, используемых в обширных местах или средах, где мощный звук является обязательным.

Принятие заявок на принятие решений

Выбор между этими двумя ICS часто зависит от адаптации к конкретным проектным нюансам.TDA7293 предпочитается вами, сосредоточившись на проектах, требующих высокой мощности, не жертвуя честностью аудио.Его мастерство в управлении повышенными напряжениями приравнивается к превосходному качеству и силе звука, что делает его подходящим для профессионального аудио -аппарата.Развертывание TDA7293 в настройках с выраженной изменчивостью напряжения продемонстрировало эффективность из -за ее замечательной устойчивости напряжения.

Расширенные возможности и контекстуальное использование

Повышенная вместимость TDA7293 приводит к большему потенциалу выходного производства, достаточным для вождения требовательных настройки динамиков.Это делает IC часто выбираемым для систем, требующих огромных динамических диапазонов, с точностью управления спектром частоты и амплитуды.И наоборот, TDA7294 представляет собой звуковую альтернативу для аудиоустройств на уровне потребителей, где умеренные уровни мощности соответствуют ожиданиям, достигая баланса между эффективностью и качеством.

Реализация схемы усилителя TDA7294

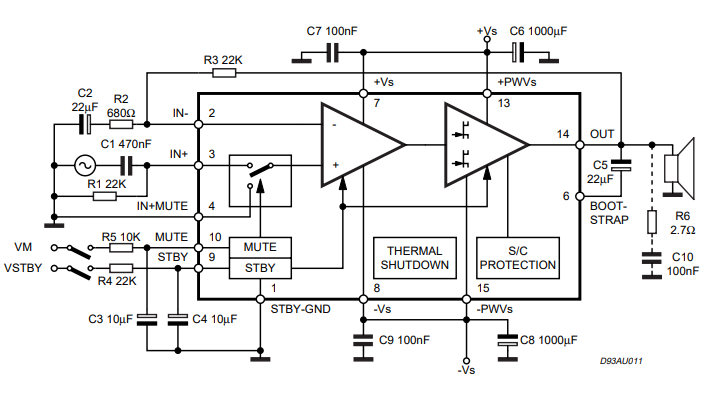

TDA7294 Схема

Создание схемы усилителя с TDA7294 включает в себя множество решений и расчетов, в основном, когда речь идет о тщательном отборе и расположении резисторов и конденсаторов.Этот выбор глубоко связан с тем, как они влияют на входное сопротивление и усиление цепи, впоследствии формируя богатство и ясность общего звука.Расчет значений сопротивления и емкости, необходимых для определенных параметров, таких как чувствительность ввода и полоса пропускания, может быть стоящим.Тонкие изменения в этих компонентах могут интенсивно преобразовать слуховой выход, подчеркивая очевидную потребность в точности.

• Входное сопротивление: Входное сопротивление играет замечательную роль, поскольку оно диктует, насколько искусно усилитель может обрабатывать сигналы из разных источников.Сопоставление входного импеданса усилителя с выходным импедансом исходного оборудования является максимальным для минимизации потери сигнала и максимизации передачи мощности.Экспериментирование с различными значениями резистора в прототипных цепях может дать бесценную информацию о различиях динамики сигнала.

• Получить контроль : Корректировка усиления усилителя требует рассмотрения контекста приложения, включающая в себя баланс между мощностью усиления и чистотой сигнала.Благодаря практическим экспериментам становится возможным настройки настройки усиления, тем самым повышая четкость аудио, не жертвуя объемом.Вдумчивая корректировка усиления служит для поддержания незначительных уровней искажений, обогащая слуховой опыт.

• Продолжительность ожидания и сроки отключения: Настройка продолжительности ожидания и синхронизации отключения с точностью полезна для обеспечения приятного опыта и эффективного подавления шума.Включение подходящих конденсаторов может способствовать плавным переходам между операционными состояниями, смягчением нежелательных слуховых всплесков и кликов во время активации и деактивации.Прямые эксперименты могут представлять оптимальные значения конденсаторов для достижения операционных переходов жидкости.

Эквиваленты

• NTE7165

Альтернативы

• TDA7293

• TDA7295

• LM3886

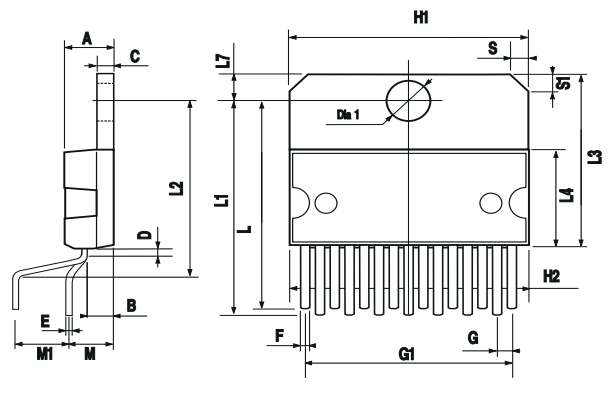

Размеры

Производитель

TDA7294, созданный квалифицированными руками в Stmicroelectronics, служит ярким отражением богатой истории и достижений компании с момента ее создания в 1988 году. Stmicroelectronics выращивала отличительную репутацию в доминировании аналогов и управления энергетикой, расширив его инновационную охватРазнообразные области, такие как потребительская электроника и автомобильные приложения.Этот конкретный компонент воплощает непоколебимое стремление компании к инновациям и качеству.

TDA7294 является ярким примером опыта Stmicroelectronics, в которой есть множество впечатляющих атрибутов, адаптированных для удовлетворения динамических требований различных секторов.Этот шедевр спроектирован для создания мощного аудиопроизводства с минимальными искажениями, многообещающим кристаллическим и высококачественным воспроизведением звука.Его возможности сияют в таких приложениях, как системы домашнего кинотеатра и профессиональные усилители звука.Кроме того, TDA7294 процветает в требовании тепловых сред, доказывая ее устойчивость и надежность для непрерывной работы в различных сценариях.
