HC-06 Bluetooth Модуль: приложения, соединение Arduino и спецификации

Модуль Bluetooth HC-06 является важной частью беспроводной связи, позволяя микроконтроллерам обмениваться данными с другими электронными устройствами на короткие расстояния.Он популярен, потому что он прост в использовании и хорошо работает во многих проектах.Эта статья рассказывает о основных характеристиках HC-06, включая его булавки, технические детали, различные использования и как подключить его к таким устройствам, как доски Arduino.

Каталог

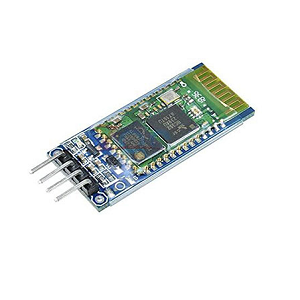

Что такое модуль Bluetooth HC-06?

HC-06 представляет собой модуль, придерживающийся Bluetooth версии 2.0, созданный для облегчения беспроводного и эффективного беспроводного обмена последовательными данными.В основном он прозрачно функционирует как подчиненное устройство, обеспечивая бесшовное соединение с мастер -устройствами, такими как ПК или смартфоны.Его способность передавать последовательные данные без необходимости обширного программирования оптимизирует беспроводные сообщения, вызывая интерес от любого, кто стремится упростить такие настройки.Модуль HC-06, известный своим компактным и простым в интеграционном дизайне, обогащает универсальность между бесчисленными приложениями.Он поддерживает асинхронную последовательную связь, обеспечивая надежную передачу данных по стандартной скорости бод.Примечательной особенностью является его быстрое сочетание, поддерживая стабильное соединение, апеллируя к тем, кто участвует в проектах, которые непрерывно транслируют данные через Bluetooth.HC-06 находит приложения в спектре секторов, от домашней автоматизации до промышленного контроля.Иллюстративным примером является его включение в проект домашней автоматизации, позволяющий удаленно управлять приложениями через приложение для смартфона, тем самым подчеркивая его роль в содействии дружественным интерфейсам и предоставлению ощущения контроля и эффективности.

Конфигурация контакта HC-06

Булавка №	Название вывода	Функция
1	Ключ	Состояние PIN определяет, работает ли модуль в AT Командный режим или обычный режим [HIGH = AT AT TAMPINGESION MODE (Команды Режим ответа), низкий или NC = модуль Bluetooth обычно работает]
2	Венчурной	'+5V положительный предложение должно быть введено в этот PIN -код для питание модуля
3	Гнездо	Подключиться к земле
4	Txd	Последовательные данные передаются модулем через этот вывод (AT 9600bps по умолчанию), логика 3,3 В
5	Rxd	Последовательные данные получены модулем через этот PIN (AT 9600bps по умолчанию), логика 3,3 В
6	Состояние	Штифт подключен к светодиоду на плате, чтобы представлять состояние модуля

Особенности HC-06

Динамика мощности и диапазон работы

Модуль HC-06 работает на уровне мощности класса 2, достигая гармоничного диапазона, который подходит для различных применений.Операционные напряжения охватывают от 3,3 В до 6 В, что позволяет им беспроводительно интегрироваться в различные электронные системы.Эта гибкость открывает возможности для его использования в различных средах, не препятствуя заметным проблемам напряжения.Кроме того, он действует надежно при температуре от -20ºC до +55ºC, обеспечивая стабильную производительность в помещении и в легких настоящих настройках.Во многих практических применениях, даже если температура немного изменяется, модуль поддерживает свою эффективность, подчеркивая его устойчивый эксплуатационный план.

Методы модуляции и гарантии

Используя гауссовую частоту переключения частоты (GFSK) для модуляции, HC-06 повышает надежность передачи данных за счет искусственной обработки отклонений частоты, смягчения помех и шума.Модуль оснащен надежными мерами безопасности, такими как аутентификация и шифрование, воспитание безопасной коммуникационной среды.Этот защитник против несанкционированного доступа и потенциальных утечек данных подходит для современных требований беспроводной связи, где требуется целостность данных и конфиденциальность.

Потребление энергии

Во время стандартных операций модуль привлекает приблизительно 40 мА.Это ограниченное использование тока делает HC-06 привлекательным вариантом для конструкций, осознавая использование энергии, особенно на устройствах, управляемых аккумулятором.Надежные потребности модуля упрощают траектории проектирования, способствуя тщательному распределению мощности и эффективному контролю ресурсов.

Технические спецификации HC-06

Технические характеристики и компоненты HC-06, наряду с частями, сопоставимыми с амфенолом Anytek HC06B0500000G.

Тип	Параметр
Время выполнения завода	10 недель
Жилищный материал	Термопластичный
Рабочая температура	-40 ° C ~ 115 ° C.
Ряд	HC
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Подача	0,146 3,70 мм
Напряжение	300 В.
Текущий	2A
Позиции на уровень	6
Проводное прекращение	Без ввода
Монтажный тип	Через дыру, изложим
Контактный материал - покрытие	Фосфор Бронза - олово
Упаковка	Масса
Статус частично	Активный
Цвет	Зеленый
Проводной датчик	20-26 AWG
Количество уровней	1
Терминальный и терминальный тип блока	Барьерная терминальная полоса
Ориентация спаривания	45 ° (135 °) угол с платой
Статус ROHS	Не совместимый с ROHS

Альтернативы HC-06

• HC-04

• HC-02

• HC-05

• HC-03

Преимущества использования HC-06

Экономическая жизнеспособность и эффективный диапазон

Модуль HC-06 предлагает впечатляюще экономичный вариант для краткосрочной беспроводной связи, для расстояний менее 100 метров.Он сочетает в себе доступность с похвальной производительностью, что делает его привлекательным для проектов, ограниченных финансовыми пределами.Его способность поддерживать устойчивые соединения в этом диапазоне полезна для различных приложений, таких как домашняя автоматизация и системы управления промышленностью.Модуль демонстрирует, как бюджетные варианты могут удовлетворить технологические потребности, не жертвуя качеством.

Эффективность электроэнергии

Еще одним преимуществом HC-06 является его эффективность питания, которая обращается к системам, которые полагаются на мощность батареи или нуждаются в переносимости.Эта функция обеспечивает расширенные периоды работы без необходимости частых изменений аккумулятора, тем самым облегчая задачи технического обслуживания.В практических сценариях, таких как носимая технология, где долговечность аккумулятора является основной проблемой, энергетические атрибуты модуля хорошо соответствуют цели создания экологически внимательных технологий, способствующих устойчивой практике.

Легкое подключение к интерфейсу UART

HC-06 оснащен интерфейсом UART, который упрощает связь с множеством контроллеров и процессоров.Эта дружественная интеграция позволяет инвестировать свое время и энергию в оттачивание функций проектов, а не захватывать сложные барьеры подключения.При поддержке многочисленных платформ разработки HC-06 облегчает более плавные фазы прототипирования и реализации.Эта совместимость оказывается выгодной в практических приложениях, таких как Smart Home Systems, где развертывание Swift часто является необходимостью.

Простота интеграции

Процесс интеграции HC-06 в различные беспроводные конфигурации является неосложнением, в частности, сокращает как время, так и сложность, связанные с рабочими процессами проектирования.Его широкая совместимость с многочисленными микроконтроллерами и устройствами играет роль в оптимизации циклов разработки.Более того, из -за своей прямой интеграции модуль широко используется в образовательной среде для обучения беспроводной связи.

Приложения для HC-06

Автомобильные системы с усиленными Bluetooth

В автомобильном секторе модули HC-06 создают безупречное соединение для автомобильных устройств с поддержкой Bluetooth.Они улучшают автомобильные системы связи, обеспечивая такие функции, как звонки без рук, потоковая передача музыки и интеграция навигации.Включение этих модулей обогащает опыт вождения, позволяя водителям взаимодействовать без усилий с системами транспортных средств, одновременно поддерживая внимание на дороге.

Интеграция и оптимизация GPS

При интеграции с GPS-системами модули HC-06 обеспечивают обмен данными между устройствами и единицами GPS.Это поддерживает точное отслеживание местоположения и навигацию в различных контекстах, от управления флотами до планирования приключений на открытом воздухе.Упрощая связь со смартфонами или планшетами, эти модули революционизируют обработку и интерпретацию географических данных.

Робототехника и беспроводные системы управления

Модули HC-06 используются в робототехнике для создания беспроводных средств управления.Они обеспечивают удаленные операции и обмен данными между роботами и контроллерами, продвигая продвижения вперед в автоматизации и обучение робототехники.Установив сильные интерфейсы связи, эти модули позволяют выполнять сложные задачи и функции в роботизированных приложениях.

Беспроводные компьютерные периферийные устройства

По мере расширения беспроводной технологии HC-06 часто используется для разработки Bluetooth-совместимых компьютерных периферийных устройств, таких как клавиатуры, мыши и принтеры.Этот модуль упрощает процесс подключения к устройству, не полагаясь на физические кабели, способствуя организованной и эффективной рабочей среде.Его роль в этой области подчеркивает эволюцию в направлении более взаимосвязанного цифрового пространства без кабелей.

Решения для передачи данных

Модули HC-06 служат надежными элементами для передачи беспроводных данных в системах, требующих краткосрочной связи, таких как регистрация данных и телеметрия.Они позволяют плавным обменам данных отсутствуют громоздкой проводки, доказывая полезные в системах промышленного и экологического мониторинга, где важен поток данных жидкости.

Досуг и развлекательные гаджеты

В Electronics в досуге модуль HC-06 упрощает такие устройства, как динамики Bluetooth, игровые консоли и игрушки с дистанционным управлением с беспроводными функциями.Другие получают более интерактивный и мобильный опыт, улучшая такие занятия, как игры, слушание музыки или участие в занятиях для отдыха.

Arduino Connection of HC-06

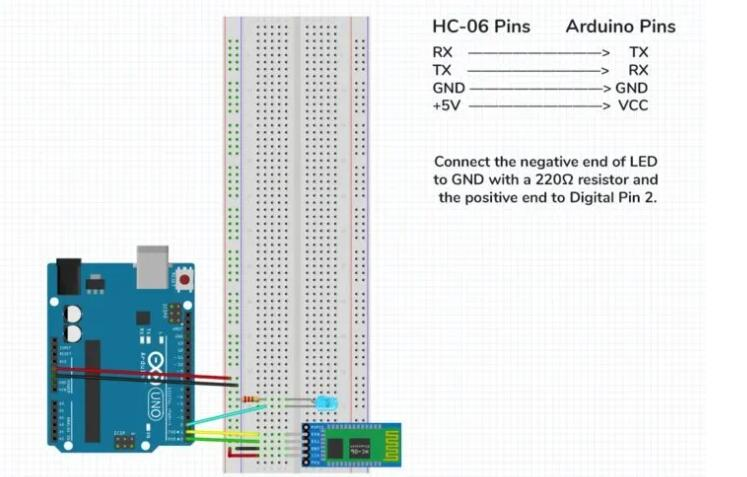

Чтобы подключить модуль Bluetooth HC-06 к Arduino Uno, вам нужно связать несколько важных контактов между ними.Во-первых, питайте HC-06, подключив его контакт VCC к штифту 5V на Arduino, который поставляет модуль с необходимой мощностью.Затем подключите штифт GND (земля) на HC-06 к штифту GND на Arduino.Это устанавливает общий язык, который важен для стабильной связи между устройствами.Теперь установите последовательную связь между ними.HC-06 использует два основных контакта для передачи и приема данных, помеченных RXD и TXD.Подключите штифт TXD на HC-06 к контакту RX на Arduino, чтобы Arduino мог получать данные от HC-06.Затем подключите контакт RXD на HC-06 к контакту TX на Arduino, чтобы Arduino мог отправлять данные в модуль.Однако, поскольку PIN RXD от HC-06 поддерживает только 3,3 В и выходы Arduino 5V, вам необходимо использовать разделитель напряжения (обычно пара резисторов) между PIN-код Arduino TX и штифтом RXD HC-06, чтобы избежать повреждения.модуль.Следуя этим шагам позволит вашему HC-06 надежно общаться с Arduino.

Использование модуля Bluetooth HC-06 с Arduino

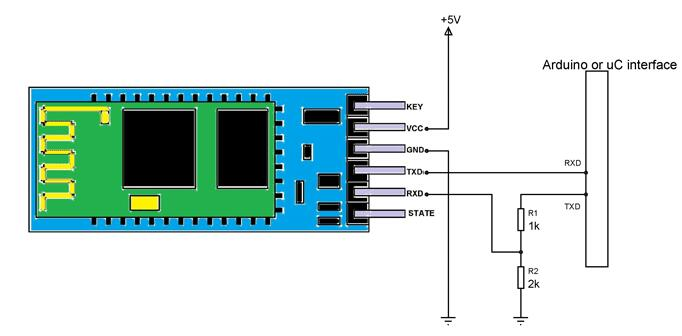

Чтобы отправить и получать данные с HC-06, вы используете тип соединения с именем UART (универсальный асинхронный трансмиттер приемника), который позволяет Arduino и HC-06 обмениваться сообщениями.Во-первых, убедитесь, что модуль HC-06 подключен к источнику питания 5 В, чтобы убедиться, что он имеет достаточное количество питания для правильного функционирования.Затем установите соединения UART, связав PIN-код RX Arduino с PIN-код TXD HC-06 и PIN-код TX Arduino с Pin RXD HC-06.Обязательно используйте делитель напряжения резистора на этом соединении, чтобы уменьшить напряжение с 5 В до более безопасного уровня 3,3 В для HC-06.Если ваши Arduino и HC-06 используют отдельные источники питания, соедините их выводы (GND), чтобы установить общую землю для точной связи.После того, как все соединения будут на месте, вы можете запрограммировать Arduino через Arduino IDE для связи с HC-06, позволяя вам контролировать модуль и надежно отправлять или получать данные.

Различия между HC-06 и HC-05

Модули HC-06 и HC-05 облегчают беспроводную последовательную связь, обеспечивая эффективную и легкую обмен данными.Модуль HC-05 может функционировать как мастер или раб, расширяя свое применение в различных инновационных целях.Эта возможность обеспечивает преимущество в приложениях, требующих адаптивности.С другой стороны, HC-06 работает исключительно в качестве рабов, предлагая более простой путь, идеальный для сценариев, приоритетных простоты и простоты интеграции, таких как основные данные датчика или несложные проекты Bluetooth.HC-05 отмечен своей адаптируемостью, поскольку он может независимо инициировать соединения, что выгодно для сложных сетей Bluetooth, где несколько устройств подключаются к динамическим узорам.Эта способность питает сценарии, такие как системы автоматизации и сложные среды IoT, обеспечивая автоматическое соединение без вмешательства.И наоборот, HC-06 упрощает свою роль, принимая только соединения, ограничивая его полезность в ситуациях, когда постоянные активные соединения не нужны.Это отличный выбор для фиксированных настройков, где соединения предопределены и статичны.HC-05 является популярным выбором в экосистемах Smart Home, где он выступает в качестве центрального центра, адепта управления многочисленными устройствами посредством нескольких соединений.Напротив, HC-06 подходит для проектов с одним соединением, таких как основные задачи беспроводной связи в системах домашней автоматизации, где вовлечение пользователей минимально.В рассмотрении здесь является баланс простоты реализации с сложностью, необходимой для функционального обогащения на основе целей проекта.

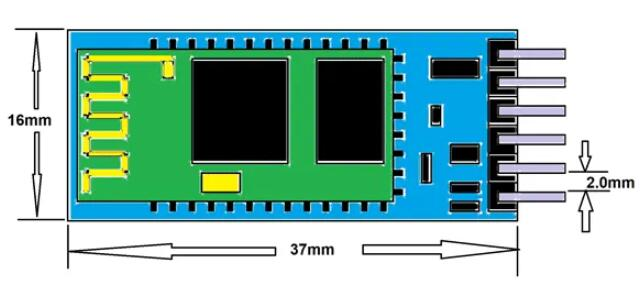

HC-06 Модульные размеры

HC-06 Информация производителя

Амфенол Anytek, основанный в ярком технологическом ландшафте Тайваня в 1997 году.Организация признана своими превосходными производственными возможностями, о чем свидетельствуют такие продукты, как HC-06.Используя глубокий колодец внутренней экспертизы, Anytek поддерживает строгие стандарты производства, которые повторяют глубокую приверженность совершенству.Экспансивные услуги компании в области исследований и разработок отражают его стремление к инновационным технологическим прорывам, преданность делу, которая не только поддерживает высокие стандарты производства, но также обеспечивает быструю адаптацию к развивающимся технологическим тенденциям и рыночным сдвигам.Anytek пользуется уникальной точки зрения для наблюдения за глобальными тенденциями электроники.Эта географическая позиция позволяет компании использовать передовые технологические разработки и лидирующие в отрасли практики.Сочетание полученных из местоположения и внутренней инновационной силы облегчает любое время не только в продолжении успеха с международными конкурентами, но и в установлении новых отраслевых критериев.Среди быстрого преобразования технологической среды этот сбалансированный подход, сочетающий инновации с региональными сильными сторонами, может решительно поддерживать его лидерство и влияние в отрасли.
