ГлавнаяПродуктыРелеАвтомобильные реле7-1414967-8

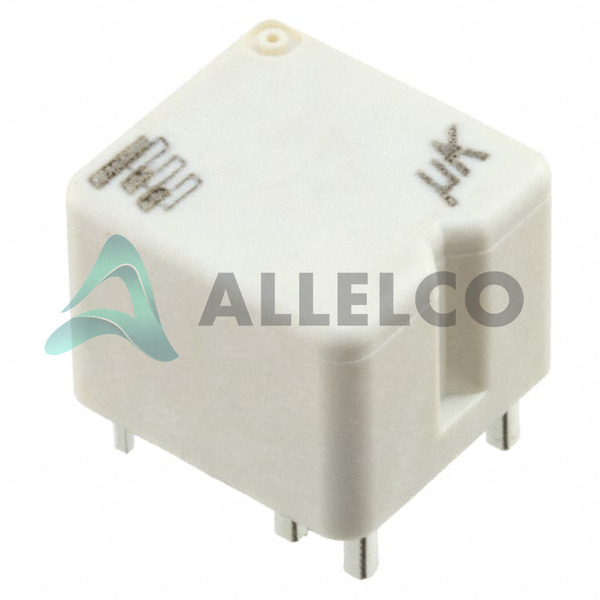

7-1414967-8 Image
Изображение только для справки, подробную информацию о продукте, см. в спецификации.

7-1414967-8 - TE Connectivity Raychem Cable Protection

производитель Тип продуктов
7-1414967-8
производитель
Raychem Cable Protection/TE Connectivity
Allelco Тип продуктов
32D-7-1414967-8
Модель ECAD
Описание деталей
RELAY AUTO SPDT 30A 10V
Подробное описание
Упаковка
Техническая спецификация
7-1414967-8.pdf
Статус RoHS
Быть в наличии: 6393

Требуемые поля обозначены звездочкой (*)
Пожалуйста, отправьте RFQ, мы ответим немедленно.

Количество

Спецификация

Технические характеристики 7-1414967-8
Технические спецификации TE Connectivity Raychem Cable Protection - 7-1414967-8, атрибуты, параметры и части с аналогичными спецификациями TE Connectivity Raychem Cable Protection - 7-1414967-8

Свойства продукта Значение атрибута
производитель Raychem Cable Protection/TE Connectivity
Тип выводов PC Pin
Переключение напряжения 10VDC - Nom
Серии Micro Relay K
Время выпуска 1.5 ms
Упаковка Bulk
Рабочая Температура -40°C ~ 105°C
Время срабатывания 3 ms
Должен выпустить напряжение 1.25 VDC
Должен работать с напряжением 5.7 VDC
Тип установки Through Hole
Свойства продукта Значение атрибута
Особенности -
Ток (Current) 30 A
Материал контактов Silver Tin Oxide (AgSnO)
Форма обратной связи SPDT (1 Form C)
Напряжение катушки 10VDC
Тип катушки Non Latching
Сопротивление катушки 181 Ohms
Мощность катушки 552mW
ток катушки 55 mA
Базовый номер продукта 1414967

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и TE Connectivity Raychem Cable Protection 7-1414967-8.

Свойства продукта 7-1414967-8 JJM1A-12V EX2-2U1S G8ND-2 DC12 SK
Тип продуктов 7-1414967-8 JJM1A-12V EX2-2U1S G8ND-2 DC12 SK
производитель TE Connectivity Raychem Cable Protection Panasonic Electric Works KEMET Omron Electronics Inc-EMC Div
Ток (Current) 30 A 20 A 30 A 30 A
Тип катушки Non Latching Non Latching Non Latching Non Latching
Должен выпустить напряжение 1.25 VDC 1 VDC 0.9 VDC 1 VDC
Особенности - Sealed - Fully Sealed - Fully -
Материал контактов Silver Tin Oxide (AgSnO) Silver Alloy, Cadmium Free Silver Tin Oxide (AgSnO) Silver Tin Oxide (AgSnO)
Время срабатывания 3 ms 10 ms 2.5 ms 10 ms
Рабочая Температура -40°C ~ 105°C -40°C ~ 85°C -40°C ~ 125°C -40°C ~ 85°C
Форма обратной связи SPDT (1 Form C) SPST-NO (1 Form A) SPDT (1 Form C) x 2 SPDT (1 Form C) x 2
Упаковка Bulk Tube Tube Tray
Сопротивление катушки 181 Ohms 225 Ohms 160 Ohms 225 Ohms
Базовый номер продукта 1414967 JJM1 - G8N
Переключение напряжения 10VDC - Nom 14VDC - Nom 16VDC - Max 16VDC - Max
Должен работать с напряжением 5.7 VDC 7.2 VDC 6.5 VDC 7.2 VDC
Напряжение катушки 10VDC 12VDC 12VDC 12VDC
Тип установки Through Hole Through Hole Through Hole Through Hole
Время выпуска 1.5 ms 10 ms 3 ms 10 ms
Серии Micro Relay K JJM EX2 G8ND-2
Мощность катушки 552mW 640mW 900mW 640mW
ток катушки 55 mA 53.3 mA 75 mA 53.3 mA
Тип выводов PC Pin PC Pin PC Pin PC Pin

7-1414967-8 DataSheet PDF

Загрузите таблицы данных 7-1414967-8 PDF и документацию TE Connectivity Raychem Cable Protection для 7-1414967-8 - TE Connectivity Raychem Cable Protection.

PCN устаревание/ EOL
Cylindrical Battery Holders.pdf
Сборка/Происхождение PCN
2.73KHz.pdf
PCN Design/Speciation
Cylindrical Battery Holders.pdf
