Понимание IRFB7545PBF Power MOSFET

IRFB7545PBF является мощным, но простым в использовании электронный компонент, который помогает контролировать высокие уровни напряжения и эффективно управлять мощностью.Вы часто находите его в таких устройствах, как схемы аккумулятора, инверторы и расходные материалы.Его способность обрабатывать внезапные изменения напряжения и защищать от скачков питания делает его главным выбором для инженеров, работающих над надежной и долговечной электроникой.В этой статье мы разбиваем основные функции, общее использование и советы о том, как получить наилучшую производительность из этого МОСФЕТА.Независимо от того, являетесь ли вы новичком или профессионалом, это руководство поможет вам понять, почему IRFB7545PBF является такой надежной частью современной электроники.

Каталог

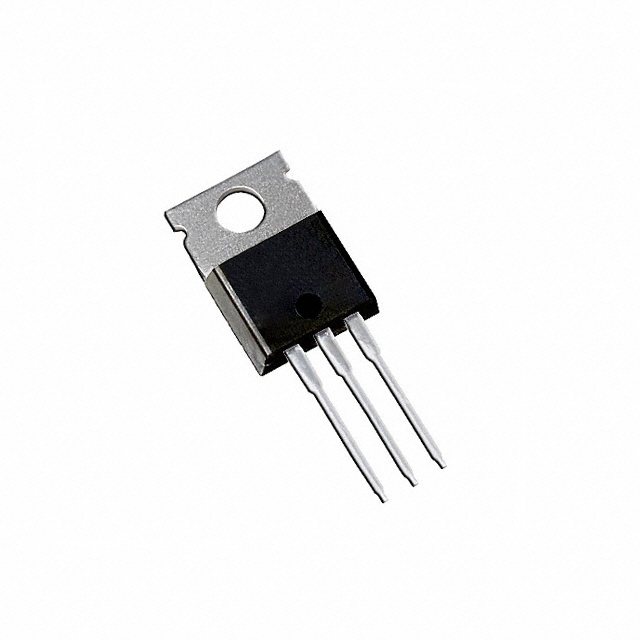

Введение в IRFB7545PBF

А IRFB7545PBF является надежным N-канальным мощным MOSFET, который выделяется благодаря его способности обрабатывать высокие напряжения, внезапные изменения напряжения и неожиданные всплески питания.Он обычно используется в таких устройствах, как схемы с аккумулятором, инверторы, преобразователи и конструкции мостов.Этот компонент построен, чтобы хорошо работать в сложных условиях, что делает его надежным выбором для инженеров, ищущих стабильные и эффективные решения.

Одной из ключевых сильных сторон IRFB7545PBF является его способность управлять высоким уровнем напряжения, что помогает предотвратить повреждение и продлевает срок службы электронных систем.Его надежная конструкция снижает риск сбоев цепи, особенно когда возникают всплески напряжения или внезапные колебания мощности.

Этот MOSFET также построен для обработки быстрых сдвигов в электрических нагрузках, поддерживая стабильность во время внезапных изменений напряжения.Эти функции делают его идеальным для приложений, которые требуют последовательной и надежной работы с течением времени, даже в стрессовых условиях.

IRFB7545PBF является универсальным и хорошо работает в широком спектре сценариев.Это особенно полезно на устройствах с батарейным питанием, где энергоэффективность является приоритетом.Его дизайн сводит к минимуму потери мощности, помогая батареям дольше и улучшение общего управления энергопотреблением в портативных гаджетах.

Общие эквиваленты

• IRF034

• IRF044

• IRF1010E

• IRFB4110PBF

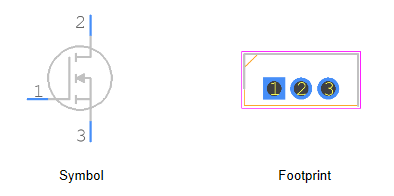

Символ и след IRFB7545PBF

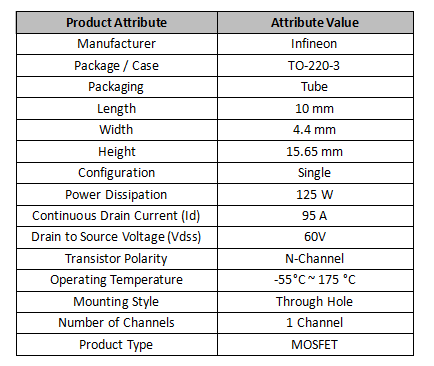

Ключевые спецификации

Ключевые особенности IRFB7545PBF

Быстрый переключение и надежная производительность

IRFB7545PBF известен своими быстрыми скоростями переключения и стабильной производительностью в различных условиях работы.Это делает его хорошим выбором для приложений, которые нуждаются в быстрых ответах и ​​устойчивой производительности в разных средах.Это помогает снизить шансы на отказ устройства, обеспечивая надежно работу системы, даже когда они сталкиваются с изменяющимися температурами и электрическими нагрузками, которые распространены в промышленных условиях.

Емкость и эффективность диода

Конструкция IRFB7545PBF гарантирует, что он эффективно работает на разных частотах.Его расширенные диодные возможности улучшают то, как он обрабатывает обратный ток, что означает, что меньше энергии теряется при преобразовании между AC-DC и DC-DC.Это делает его отличным вариантом для источников питания и систем, которые должны сосредоточиться на экономии энергии.

Высокая обработка напряжения и низкое сопротивление

IRFB7545PBF построен для обработки высоких обратных напряжений, что делает его идеальным для приложений, которые необходимы для управления сильными нагрузками напряжения.Его низкий уровень устойчивости обеспечивает эффективный поток тока, уменьшая потерю мощности и нарастание тепла.Это помогает сохранить систему охлаждением и увеличивает общий срок службы устройства, позволяя инженерам разрабатывать более мелкие и более эффективные схемы.

Широкий диапазон температур и экологичный дизайн

С рабочим диапазоном от -55 ° C до 175 ° C, IRFB7545PBF может функционировать при экстремальных температурах, что делает его универсальным для различных сред.Это также соответствует стандартам ROHS, показывая, что он разработан с учетом экологических соображений.Это облегчает получение сертификатов продукта и обеспечивает совместимость с экологичными требованиями.

Конфигурация и упаковка

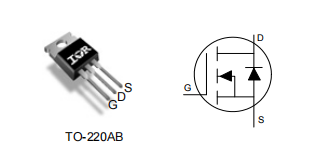

FIN -функции и их роли

IRFB7545PBF имеет три основных контакта, каждый из которых играет определенную роль в том, как он работает в рамках схемы:

• Ворота

Штифт затвора управляет MOSFET, регулируя напряжение.Этот штифт похож на переключатель, который включает и выключает MOSFET, что делает его необходимым для управления потоком мощности в цепях.

• Источник

Исходной штифт - это то, где ток попадает в МОСФЕТ от отрицательной стороны цепи.Его задача состоит в том, чтобы направлять поток тока, обеспечивая правильное устройство устройства в различных типах конструкций схемы.

• Осушать

Столевой штифт - это то, где ток выходит в сторону положительной стороны цепи.Этот штифт помогает эффективно управлять потоком тока, убедившись, что все остается подключенным и работает плавно.

Упаковка-пакет TO-220AB

IRFB7545PBF поставляется в пакете TO-220AB, который хорошо известен как прочный и прост в использовании.Этот пакет позволяет установить устройство в различных настройках и помогает с управлением теплом, что позволяет MOSFET неуклонно работать даже в разных условиях.Компактная конструкция пакета TO-220AB также делает его универсальным, поэтому он может вписаться в целый ряд приложений, но при этом остается надежным и эффективным.

Приложения

Инверторы и преобразователи

МОПЕТЫ широко используются в инверторах для изменения постоянного тока (постоянный ток) в AC (переменный ток) из -за их быстрого переключения и эффективного управления питанием.В преобразователях, которые регулируют уровни напряжения, МСФЕТЫ помогают повысить эффективность и снизить размер, что приводит к повышению общей производительности.

Цепи управления аккумуляторами

В управлении аккумуляторами МОПЕТЫ Тщательно контролируют зарядку и разрядку, помогая продлить время автономной работы и обеспечить стабильную производительность.Они особенно полезны в электромобилях и портативных устройствах, где требуется точный контроль.

Резонансные источники питания и выпрямители

МОПЕТЫ используются в резонансных источниках питания и выпрямителях, потому что они хорошо обрабатывают высокие частоты, снижая потерю энергии и управляя теплом.Это делает их идеальными для использования в телекоммуникациях и вычислениях, где сохранение энергии и поддержания производительности являются ключевыми.

Переключатели питания и конфигурации мостов

С быстрой скоростью переключения и низким сопротивлением, MOSFET хорошо работают в качестве переключателей питания.Они также используются в конструкциях полного моста и полустака для управления двигателями и поддержания стабильных уровней напряжения.

Приложения управления двигателем

МОПЕТЫ обеспечивают точный контроль над скоростью и крутящим моментом, делая их полезными в ряде применений, от промышленных машин до повседневных гаджетов.В двигателях электромобилей они играют большую роль в повышении энергоэффективности и производительности.

Новые технологии

Новые достижения, такие как кремниевый карбид (SIC) и MOSFET NITRIDE (GAN) галлия (GAN), обеспечивают еще большую эффективность и более низкое использование энергии.Эти инновации прокладывают путь для более эффективной электроники в будущем.

Как эффективно использовать IRFB7545PBF

Начните с выбора соответствующего диапазона напряжений для IRFB7545PBF, обычно около 60 В.Выбор правильного напряжения помогает гарантировать, что MOSFET действует эффективно и остается в безопасных границах, в конечном итоге продлевая его срок службы.

Затем разработайте цепь драйвера, которая поддерживает производительность MOSFET.Обязательно включите гарантии для напряжения, тока и температуры, и сосредоточьтесь на снижении потерь переключения для повышения надежности.Хорошо разработанная схема повышает стабильность и помогает предотвратить неожиданные сбои.

Включите меры по защите, чтобы защитить от чрезмерного напряжения, чрезмерного тока и перегрева.Эти функции помогают поддерживать стабильную производительность и защищать устройство в различных условиях, обеспечивая долгосрочную надежность.

Обратите внимание на планировку печатной платы для оптимальной электрической производительности и механической стабильности.Эффективное охлаждение также имеет решающее значение - методы использования, такие как радиаторы и тепловые материалы, чтобы держать рабочую температуру под контролем.Правильное охлаждение предотвращает перегрев и помогает устройству сохранить его производительность, что приводит к более длительной жизни и повышению общей эффективности.

Стратегии для эффективного управления теплом

Улучшение систем охлаждения

Чтобы поддерживать эффективную работу систем охлаждения, убедитесь, что регулярно проверяйте и чистите радиаторы.Это простое обслуживание, наряду с хорошей вентиляцией, помогает эффективно контролировать температуру.Добавление дополнительных радиаторов в областях, которые требуют большего охлаждения, может повысить производительность, что облегчает управление теплом.

Выбор и использование правильных компонентов

Выбор MOSFET, которые могут обрабатывать более высокие токи и использование более низких рабочих частот, может уменьшить настройку тепла.Правильная установка радиаторов также помогает распространять тепло более равномерно, создавая более надежную систему, которая может обрабатывать более высокие температуры без проблем.

Проектирование для лучшего теплового потока

Тщательное планирование макетов и проводки может помочь распределить тепло более равномерно, что предотвращает перегрев определенных деталей.Хорошо продуманная конструкция платы может улучшить общую производительность и продлить срок службы системы, сохраняя сбалансированные температуры.

Практические советы для лучшего управления теплом

Правильная защита всех компонентов может предотвратить неожиданные проблемы с тепловой техникой.Наблюдение за тем, как система обрабатывает тепло с течением времени, позволяет вам вносить коррективы по мере необходимости, чтобы все было плавно.Обращение внимания на эти детали помогает вам опередить потенциальные проблемы и более эффективно управлять теплом в долгосрочной перспективе.

Часто задаваемые вопросы [FAQ]

1. Что такое IRFB7545PBF?

IRFB7545PBF-это мощный MOSFET, предназначенный для надежных приложений переключения, что делает его надежным выбором для мощных цепей, которые требуют эффективной производительности.

2. Какой тип пакета для IRFB7545PBF?

IRFB7545PBF, как правило, поставляется в пакете TO-220AB, который является популярным форматом сквозного отверстия, известным благодаря его надежности и простоте использования.

3. Каков диапазон рабочей температуры IRFB7545PBF?

IRFB7545PBF эффективно работает в пределах температурного диапазона от -55 ° C до 175 ° C, обеспечивая стабильную производительность в различных термических условиях.

4. Каковы типичные приложения для IRFB7545PBF?

IRFB7545PBF обычно используется в расходных материалах, системах управления двигателями и преобразователями DC-DC.Его гибкость делает его опцией для целого ряда мощных переключающих задач.

5. Подходит ли IRFB7545PBF для высокочастотного переключения?

В то время как IRFB7545PBF хорошо работает в мощных сценариях переключения, он может не быть идеальным для очень высокочастотных приложений.Его пригодность зависит от таких факторов, как емкость Gate и другие электрические характеристики, поэтому важно рассмотреть конкретные требования вашего проекта, прежде чем выбрать этот MOSFET.
