AT89S52-24PU Microcontroller: функции и как он работает?

В этой статье мы углубимся в архитектуру AT89S52-24PU, конфигурацию PIN-код и специальные функции, исследуя, как эти элементы объединяются для создания микроконтроллера, который превосходит различные приложения.Мы рассмотрим варианты замены и альтернативы, гарантируя, что вы получите полное понимание места AT89S52-24PU в более широком ландшафте решений микроконтроллера.

Каталог

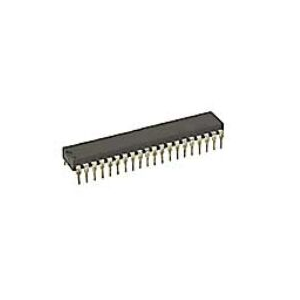

Что такое AT89S52-24PU?

А AT89S52-24PU является универсальным 8-битным микроконтроллером, отмечаемым за его эффективность и способность работать при низких напряжениях.Он поставляется с 8K программируемой флэш-памяти в системе.В рамках серии 80C51 он упрощает перепрограммирование с помощью его встроенной вспышки, программирования внутри системы (ISP) и традиционных программистов.Статическая логическая конструкция обеспечивает регулировку тактовой частоты до 0 Гц, повышая гибкость с двумя режимами экономии мощности.

В режиме холостого хода, в то время как ЦП паузает, периферические функции продолжаются плавно.В режиме питания хранится данные RAM, и все функции останавливаются до тех пор, пока не будет запускается сброс прерывания или аппаратного обеспечения.

Замена и альтернативы

• AT89S52-24PC

• STC89C52

• AT89S51

• AT89C52

• AT89S52-24PI

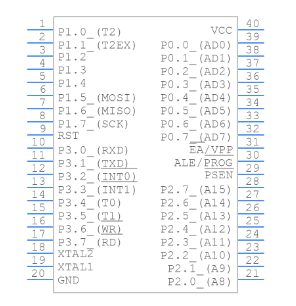

AT89S52-24PU Конфигурация PIN-конфигурации

Микроконтроллер AT89S52-24PU может похвастаться универсальным расположением с 40 контактами, каждый из которых предназначен для определенных задач.Эта настройка помогает изучить инновационные приложения в встроенных системах.

Для плавной работы микроконтроллера важен надежный источник питания.Контакты 40 (VCC) и 20 (GND) обрабатывают мощность и наземные обязанности, образуя основу своей производительности.На практике, включение развязки конденсаторов может помочь уменьшить шум питания.

Порт 0 (контакты 32-39): Как и адресная шина данных, и адресная шина нижнего порядка во время памяти и задач ввода-вывода, этот порт требует резистора подтягивания при установке в качестве входа.

Порт 1 (булавки 1-8): в первую очередь для задач ввода/вывода, этот порт выравнивается с различными периферийными устройствами, добавляя к адаптации микроконтроллера.

Порт 2 (булавки 21-28): служащий как адресной шиной более высокого порядка, так и общий порт ввода/вывода, порт 2 необходим для расширения памяти за пределами внутренних ограничений.

Порт 3 (контакты 10-17): известный своей многофункциональностью, порт 3 обрабатывает последовательную связь (RXD, TXD), прерывания (Int0, Int1) и управление таймером (T0, T1), обогащение возможностей для продвинутых возможностей.

Сброс (PIN 9): этот вывод перезагружает микроконтроллер с высоким импульсом, сбросив все регистры и устанавливая счетчик программы на ноль.Частота и продолжительность импульса требуют тщательного контроля, чтобы обеспечить надежную работу.

Контакты осциллятора (XTAL1, XTAL2 - PINS 18, 19): интеграл для генерации часов, эти контакты влияют на скорость времени и выполнения.Выбор соответствующего кристаллического осциллятора формирует аспекты производительности, такие как использование мощности и скорость обработки.

AT89S52-24PU спецификации

Атрибут продукта	Значение атрибута
Производитель	Микрочип
Пакет / корпус	PDIP-40
Упаковка	Трубка
Длина	52,58 мм
Ширина	13,97 мм
Высота	4,83 мм
Напряжение снабжения	4 В ~ 5,5 В
Рабочая температура	-40 ° C ~ 85 ° C
Размер памяти программы	8 кб
Размер оперативной памяти данных	256 б
Количество I/OS	32 I/O.
Тип интерфейса	Uart
Максимальная частота тактовой частоты	24 МГц
Монтажный стиль	Через дыру
Тип продукта	8 -битные микроконтроллеры - MCU

AT89S52-24PU Особенности

8-битная динамика процессора и программирования

Микроконтроллер AT89S52-24PU может похвастаться динамическим 8-битным процессором.Его быстрые возможности программирования повышают эффективность эксплуатации в разных приложениях, отражая человеческие желания для скорости и оптимизации.

Гибкость ввода/вывода и флэш -память

Оснащенный 32 программируемыми линиями ввода -вывода, он обеспечивает огромную гибкость для бесшовного взаимодействия с различными устройствами.Флэш-память поддерживает онлайн-программирование, обеспечивая более легкие обновления и модификации, сродни адаптации к постоянно меняющимся потребностям без замены аппаратного обеспечения.

Набор напряжения и инструкции

Рабочие напряжения между 4,0 В и 5,5 В подходят широкому диапазону электронных сред.Микроконтроллер совпадает с уважаемым набором инструкций MCS-51, отмечаемый его эффективностью и надежностью во встроенных системах.

Частота, мощность и эффективность

Поддержка полных статических операций от 0 до 33 МГц позволяет адаптировать энергопотребление и производительность к конкретным потребностям, особенно в сценариях с чувствительностью к энергетике, решающих интерес к управлению ресурсами.

Прерывания, память и таймеры

С 8 источниками прерывания микроконтроллер искусно обрабатывает сложные применения.Он включает в себя 256 байтов оперативной памяти и трех 16-битных таймеров/счетчиков, которые обеспечивают точное время и контроль, хорошо для приложений, нуждающихся в точности и надежности.

Энергетическая оптимизация и практическая конструкция

Включение режимов сна оптимизирует использование энергии для устройств с батареи, способствуя увеличению срока службы батареи, что наклонится к склонности к устойчивости.

Универсальность

Балансировка богатых объектов проектирования и системных ограничений, адаптивность AT89S52-24PU расширяет свою привлекательность в образовательной, промышленной и потребительской электронике.Микроконтроллер иллюстрирует вдумчивый, который эффективно обслуживает различные требования.

Использование и влияние AT89S52-24PU

Микроконтроллер AT89S52-24PU широко используется во многих областях, включая встроенные системы управления, интеллектуальные устройства и технологии автоматизации.Он имеет гибкую тактовую частоту и онлайн -программирование, которое упрощает как обновления, так и обслуживание.Он играет роль в электронных таймерах, автомобильной электронике и системах сбора данных.Встроенные системные контроллеры, электронные управления дисплеем и интерфейсы связи получают выгоду от его функциональных возможностей.Это инструментально в различном автоматическом оборудовании.

Вооруженные интегрированными таймерами, AT89S52-24PU обеспечивает точное время для таких приложений, как электронные таймеры и автомобильные ЭКУ.Эта точность сродни тому, как это тщательно корректирует системы для достижения пиковой производительности, признавая ценность времени для эффективности и надежности.Как в домашних, так и в промышленных ландшафтах микроконтроллер используется при сборе и анализе данных датчиков для управления встроенными системами.Это зеркала использует обратную связь в системы тонкой настройки, повышая безопасность и оптимизацию использования энергии.Возможность микроконтроллера управлять дисплеями и обеспечивать серийную связь облегчает гладкие интерфейсы.Он эффективно организует роботизированную и сборочную линии, так же, как синхронизировать заводской машины для первоклассной производительности и точности.

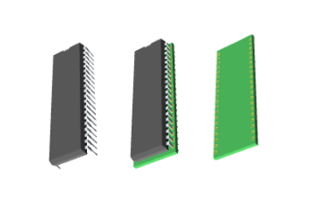

3D-модель AT89S52-24PU

Микроконтроллер AT89S52-24PU привлекает внимание в встроенных системах благодаря своим универсальным 8-битным возможностям ЦП.Это основной продукт в многочисленных проектах по электронике из -за его надежности и простой программируемости.

Использование 3D-моделей для компонентов, таких как AT89S52-24PU, позволяет визуализации для прототипирования.Этот процесс помогает минимизировать расходы и избежать потенциальных ошибок сборки.С точной визуализацией вы можете глубоко углубляться в каждую деталь их дизайна, повышая точность и утонченность.3D -модели повышают точность в проектировании печатных плат, оптимизируя пространство и использование ресурсов.Изучение этих моделей может привести к повышению пропускной способности производства.После интеграции в рабочие процессы эти идеи лучше всего подходят для итеративных достижений дизайна.

AT89S52-24PU, оснащенный 8 КБ флэш-памяти и 256 байт оперативной памяти, предлагает надежную поддержку в различных приложениях программирования.Его универсальность служит широкому спектру использования, особенно в системах автоматизации и управления, где эффективность лелеет.Современная электроника выигрывает от увлеченного управления энергией.Низкое энергопотребление микроконтроллера делает его фаворитом для применений, работающих на батареи.

Оперативный процесс микроконтроллера AT89S52

Механизм инициализации и сброса

Когда AT89S52 получает мощность, он предпринимает серию этапов инициализации для подготовки к плавному выполнению программы.Он начинается с установки первого штифта, чтобы сбросить микроконтроллер.Для начала от известного состояния необходим стабильный процесс сброса и избегает любого неожиданного поведения, которое может нарушить операции.

Конфигурация системных часов

Системные часы настроены с использованием внутреннего генератора, подключенного к кристаллу, который стабилизирует тактовую частоту и обеспечивает точность времени.Обратите внимание на то, чтобы выровнять спецификации кристального генератора с потребностями их применения, стремясь к оптимальной производительности.

Выполнение программы и управление памятью

Выполнение программы начинается с загрузки кода и использования счетчика программы для начала обработки инструкций из памяти.Встроенная оперативная память и интерфейсы внешней памяти играют роль в управлении хранением данных.Сосредоточьтесь на балансировании использования на чипе и внешней памяти, чтобы достичь большей эффективности и скорости.

Ввод данных и обработка вывода

Микроконтроллер опытно управляет входами и выходами данных по различным интерфейсам, способствуя взаимодействию с внешними средами.Порты предназначены для поддержки множества функций ввода/вывода.Успешная интеграция с приложениями требует вдумчивого дизайна интерфейса, обеспечивая надежную обработку данных и отзывчивость.

Внешнее взаимодействие среды

AT89S52 обеспечивает эффективную связь с внешними периферийными устройствами, адаптируясь к изменениям окружающей среды.Эта гибкость подходит для применений от промышленной автоматизации до потребительской электроники.Часто смотрите в будущее, учитывая будущие потенциалы интеграции и масштабируемость в планировании.Микроконтроллер AT89S52 демонстрирует гибкость и точность в различных операционных контекстах, что зависит от согласования основополагающей установки как с требованиями как к аппаратному, так и с конкретными приложениями.

DataSheet PDF

AT89S52-24PU DataShings:

AT89S52.pdf

Часто задаваемые вопросы [FAQ]

1. Какие преимущества предлагает AT89S52?

AT89S52, использующий инновационную нелетуческую память Microchip, плавно интегрируется с распространенным набором инструкций 80C51.Его встроенная флэш-память позволяет обновлять бессистемные обновления без проблем, удовлетворяя развивающиеся потребности итеративной разработки и динамических корректировок продукта.Это делает его важным инструментом для баланса традиции и современной функциональности.

2. Как характеризуется микроконтроллер AT89S52?

Этот микроконтроллер гармонизирует низкое использование мощности с высокой эффективностью, имея 8 тыс. Байтов флэш-памяти на основе передовой нелетней технологии Atmel.Эта гармоничная смесь делает его подходящим для нескольких приложений, где эффективность и надежность глубоко резонируют с ожиданиями пользователей в отношении производительности.

3. Каково количество контактов микроконтроллера AT89S52?

Микроконтроллер включает в себя набор из 40 контактов, включающий 32 штифта GPIO, несколько таймеров, множество прерываний, последовательный порт и генератор онкола с цепью поддержки.Такая гибкая архитектура PIN включает в себя разнообразные пути проектирования, обращаясь к проектам, требующим прочных взаимосвязанных решений.

4. Какие роли могут предпринять микроконтроллер AT89S52?

Этот микроконтроллер адаптируется, наблюдая за спектром цифровых управляющих приложений.Его эксплуатационные режимы, эксплуатационные, холостое время и питание, эффективно служат оптимизации использования энергии.Это полезно в устройствах, зависящих от аккумуляторов, где продление долговечности аккумулятора согласуется с целями управления питанием.

5. Что отличает микроконтроллер AT89C52?

Принадлежащая к линейке 8051, AT89C52 предлагает 8 КБ программируемой флэш -памяти и 256 байт оперативной памяти.Он демонстрирует заметную устойчивость, достигающую до 1000 циклов записи/стирания, что повышает его пригодность для строгих применений.Его долговечность привлекательна в долгосрочных сценариях, где сильная производительность имеет значение.
