PC817 Optocoupler: функциональность и современные приложения

Optocouplers, как и PC817, представляют собой основные компоненты, которые обеспечивают электрическую изоляцию между различными разделами схемы при сохранении бесшовной связи.Используя внутренний светодиод и фототранзистор, PC817 преобразует электрические сигналы в свет и обратно, гарантируя, что входные и выходные цепи оставались изолированными.Эта изоляция в основном ценна в защите чувствительных компонентов от высоких напряжений и электрического шума, что делает PC817 универсальным решением для применений, начиная от промышленной автоматизации до бытовой электроники.

Каталог

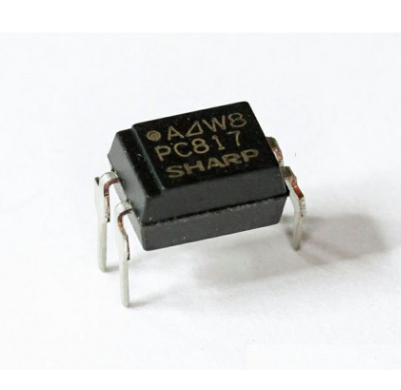

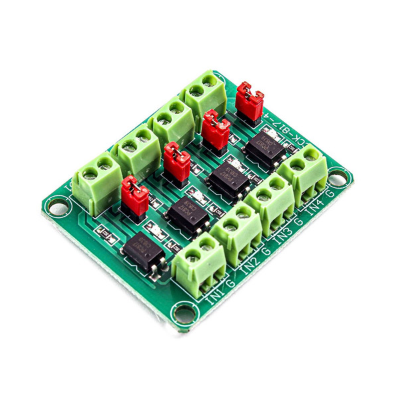

Что такое Optocoupler PC817?

А PC817 Optocoupler - это тонкое, но надежное устройство, разработанное для предложения электрической изоляции между двумя отдельными цепи.Это разделение достигается посредством гениального внутреннего механизма, который включает как инфракрасный светодиод, так и фототранзистор.Эти компоненты удобно размещены в компактной четырехконтактной интегрированной цепи (IC).Когда применяется входное напряжение, инфракрасный светодиод излучает свет, который впоследствии обнаруживается фототрансзором на выходном конце.С возможностью управления максимальным выходным током 50 мА и входным напряжением 30 В, PC817 оказывается весьма универсальным, особенно в средах, страдающих от существенного электрического шума или экстремальных температур.

Optocouplers, такие как PC817, находят свое место в многочисленных современных электронных приложениях, включая регуляцию питания, управление двигателем и интерфейсы передачи данных.Их основная функция состоит в том, чтобы защитить системы, получающие сигнал от высоких напряжений, сохраняя тем самым безопасность и целостность эксплуатации.В настройках, обремененных значительным электрическим шумом, таким как системы промышленной автоматизации или автомобильная электроника, PC817 выделяется, поддержав чистоту сигнала и уменьшая помехи.Вы предпочитаете эти оптокуплеры в таких сценариях из -за их мастерства в сохранении точности сигнала на фоне потенциальных сбоев.Этот метод устраняет опасность прямого электрического соединения между срезами высокого и низкого напряжения, тем самым защищая деликатные компоненты.

PC817 предназначен для демонстрации последовательной надежности как в воздействии наружных установках, так и в сложных внутренних условиях.Его внутренние элементы создаются для вынесения таких суровых условий при сохранении оперативной стабильности.Эти характеристики позиционируют PC817 как идеальный выбор для аэрокосмической, военной и наружной промышленной применения, где долговечность и устойчивость являются серьезными.

PC817 OptoCoupler Operation

PC817 Optocoupler - это интеграция инфракрасного светодиода и фототранзистора в одном пакете.Когда применяется входное напряжение, инфракрасный светодиод излучает луч света, который пересекает зазор, чтобы осветить фототранзистор на противоположной стороне.В ответ на свет этот фототранзистор генерирует ток, который затем действует как вход для других частей схемы.Вы часто можете найти утешение, зная, что этот простой механизм обеспечивает бесшовную передачу сигнала.

Сигнальная изоляция

Одной из замечательной особенности PC817 является его роль в передаче электрических сигналов между двумя цепями, которые должны оставаться изолированными.Эта изоляция становится очень ценной в сценариях, где контроль высокого уровня напряжения является необходимым без установления прямой связи.Поддерживая отдельные входные и выходные цепи, OptoCoupler предотвращает любые колебания напряжения или шипы от пересечения и потенциально повреждения чувствительной выходной стороны.В областях управления двигателями, источниками питания и систем автоматизации этот принцип часто используется для достижения как безопасности, так и надежности.

Применение в управлении двигателями

В системах управления двигателем Optocoupler PC817 служит линчанкой.Он управляет переключающими действиями в цепях, которые приводят двигатели, гарантируя, что контрольные сигналы остаются электрически изолированными от мощных участков.Эта практика важна для удержания электрического шума от мучительного управления, таким образом, укрепляя стабильность системы.

Использование источников питания

Optocouplers PC817 заметны в цепях питания, особенно в петя обратной связи и управления.В расходных материалах с переключенным режимом (SMPS) оптокуплер передает выходное состояние обратно обратно в центральный контроллер, тем самым поддерживая безопасность и целостность устройства.Опыт показал, что такая изоляция используется как для защиты, так и для долговечности устройства.

Реализация систем автоматизации

Системы автоматизации огромны от возможности PC817 передавать сигналы по изолированным границам.Эта функция является ключом в программируемых логических контроллерах (ПЛК) и различных настройках промышленной автоматизации, где датчики и приводы должны взаимодействовать без взаимных помех.Вы можете регулярно использовать Optocouplers для защиты деликатных цепей управления, подчеркивая ценность изоляции в сложных системах.

PC817 Долгосрочное использование в схеме

Чтобы защитить долгосрочную функциональность Optocoupler PC817 в вашей схеме, желательно усердно управлять током ИК-светодиода и рабочей температурой.Вдумемое рассмотрение этих аспектов может значительно продлить срок службы и надежность устройства.

Поддержание ИК -светодиодного тока ниже 50 мА требуется.Используйте резистор, ограничивающий ток, чтобы достичь этого.Точное значение резистора должно быть рассчитано с использованием закона OHM (v = IR), учитывая ваше напряжение питания и желаемый ток.Правильный расчет предотвращает чрезмерный поток тока, гарантируя, что ИК -светодиод сохраняет свою оптимальную функциональность в течение длительных продолжительности.Вы можете часто наблюдать, что эксплуатация IR-светодиода в токах ниже 50 мА, приблизительно 20-30 мА может значительно продлить срок службы компонента, не влияя на производительность.Эта корректировка внедряет защитный буфер с учетом изменений в условиях схемы и расхождений в производстве.

Надежная работа PC817 в значительной степени зависит от поддержания оптимального температурного диапазона.Он функционирует эффективно между -30 ° C до 100 ° C.Превышение этих границ может вызвать тепловое напряжение, вызывая потенциальную отказ устройства.В практических сценариях поддержание высоких температур окружающей среды в этом диапазоне обеспечивает стабильность и надежность оптокуплера.Например, интеграция радиаторов или механизмов охлаждения в высокотемпературных условиях помогает управлять избыточным теплом и сохраняет целостность PC817, предотвращая преждевременный износ.Использование регулярных методов мониторинга и внедрение сбоев сбоев для колебаний температуры показало положительные результаты в различных приложениях.Используя датчики температуры и системы управления, условия работы могут быть динамически скорректированы для поддержания рекомендуемого диапазона, снижая риски, связанные с экстремальными температурами.

Приложения PC817 Optocoupler

Optocoupler PC817 находит свое место в множестве применений, каждый из которых использует свою уникальную способность обеспечивать электрическую изоляцию и смягчить помехи.

Переключение источников питания

Optocouplers PC817 являются основными для переключения питания, где они изолируют схемы управления от высоких уровней напряжения.Эта практика повышает надежность и безопасность во время преобразования энергии.Вы можете полагаться на оптокуплеров для смягчения пиков напряжения, способствуя долговечности и надежности этих блоков питания.

Изолированная передача сигнала

В промышленных условиях электрический шум является постоянной проблемой для передачи сигнала.Изоляты OptoCoupler PC817 и конфиденциальные управляющие цепи управляют от этого шума, сохраняя ясность сигнала.Обширное тестирование гарантирует, что связь с устройством остается без помех, даже в самых неблагоприятных условиях.

Моторный контроль

Двигатели генерируют высоковольтные переходные процессы, которые угрожают управлению электроникой.Optocoupler PC817 обеспечивает буфер, изолируя эти схемы от таких вредных эффектов.Практические приложения показывают, что эта изоляция значительно снижает сбои системы, оптимизируя моторную эффективность и надежность.

Интерфейсы микроконтроллера

Интерфейные микроконтроллеры с внешними устройствами требуют устойчивой изоляции, чтобы предотвратить ущерб от расхождений напряжения.Optocoupler PC817 превосходит эту роль.Разработчики используют эту функцию, чтобы повысить долговечность и функциональность систем микроконтроллеров, сосредоточив внимание на плавной интеграции и эффективном управлении неисправностями.

Аудио оборудование

Для звуковых приложений для превосходного качества звука требуется поддержание нетронутых, беззамешных сигналов.PC817 Optocoupler помогает, выделяя различные части аудио оборудования, уменьшая помехи шума.Вы часто можете использовать эти оптокуплеры, чтобы поддержать верность аудио, особенно в заполненных шумам среды.

Медицинские устройства

В медицинских устройствах, в основном для мониторинга пациентов, безопасности и надежности, опасны.Optocoupler PC817 обеспечивает безопасную и изолированную передачу сигнала, предотвращая электрические опасности для пациентов.Вы можете строго проверить эти системы в соответствии с строгими стандартами безопасности, полагаясь на оптокуплеров, чтобы превышать эти требования.

Передача данных

Поддержание целостности данных в системах связи включает в себя управление электрическими помехами и аномалиями напряжения.PC817 Optocoupler изолят коммуникации, защищая от этих вопросов.Эксперты по телекоммуникациям реализуют эти изоляторы для повышения устойчивости и производительности сети.

Системы управления аккумуляторами

Рост возобновляемой энергии подчеркивает необходимость эффективных систем управления аккумуляторами.В этих системах PC817 OptoCoupler защищает электронные управления от вредных скачков напряжения и электрического шума.Возобновляемая энергия включает в себя эти оптокуплеры для повышения безопасности и эффективности батарей, помогая в устойчивом управлении энергетическими ресурсами.

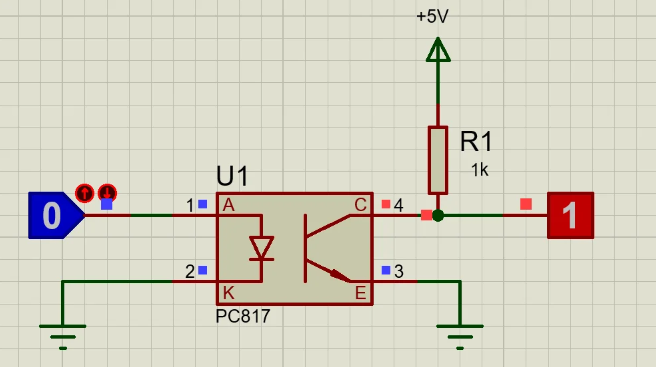

Схема схемы PC817 IC Optocoupler

В начальных настройках с Optocoupler IC PC817 светодиод питается с помощью батареи 9 В, модерируется резистором 10K и управляется через переключатель.Как только ИК -светодиод активируется, он стимулирует фототранзистор внутри Optocoupler, инициируя механизм переключения для подключенных устройств, таких как реле или другие электронные компоненты.Optocouplers играют важную роль в разделении различных разделов схемы.Это разделение служит для защиты чувствительных деталей от переходных процессов и шума высокого напряжения.Вы можете часто подчеркнуть важность выбора подходящих компонентов для обеспечения долговечности цепи и оптимальной функции.Например, использование резистора с более высокими уровнями толерантности может управлять колебаниями тока, предлагая лучшую защиту светодиодов от потенциального вреда.

Внутренние работы PC817 включают преобразование электрических сигналов в свет, который затем пересекает изоляционный барьер и превращается в электрические сигналы.Этот метод облегчает передачу сигнала без прямого электрического подключения, а также поддерживает скорости переключения Swift.Промышленные контексты в основном получают выгоду от оптокуплерных цепей.Они эффективно изолируют схемы управления низким напряжением от высоковольтного оборудования, способствуя безопасным и стабильным операциям.Более того, добавление резистора подтягивания в фототранзистор помогает поддерживать устойчивые выходные уровни на фоне различных условий.

Для фактических применений, экранирование инфракрасного светодиода в Optocoupler от тока, серьезное.Добавление тщательно вычисленного резистора, ограничивающего ток, на основе прямого напряжения и желаемого тока, может снизить такие риски.Вы часто можете интегрировать дополнительные компоненты, такие как конденсаторы для фильтрации шума или диоды Zener для регулирования напряжения для дальнейшей производительности цепи.Тепловое управление также является ключевым фактором.Избыточное тепло может ухудшить оптокуплер и сопутствующие компоненты с течением времени.Использование радиаторов или обеспечение надлежащей вентиляции может облегчить эти тепловые проблемы, что приведет к повышению надежности цепи.

Особенности PC817 OptoCoupler

Optocoupler PC817 демонстрирует множество атрибутов, которые повышают его полезность в различных электронных приложениях.

•Оптическая изоляция: PC817 использует светодиодную в сочетании с фототранзистором, чтобы включить передачу сигнала без физического контакта, значительно снижая электрический шум и смягчая риск повышения напряжения.

•Компактный размер: Его небольшие размеры делают PC817 в основном подходящими для плат с высокой плотностью, что отвечает требованиям современных космических электронных конструкций.

•Низкое энергопотребление: PC817, планируемый работать с минимальной мощностью, идеально подходит для использования в устройствах с батарейным питанием, где сохранение энергии является главным приоритетом.

•Высокое напряжение изоляции: PC817, способный поддерживать высокое напряжение изоляции, превосходно в высоких условиях, обеспечивая безопасность и надежную производительность.

•Широкий диапазон температуры: PC817 функционирует достоверно в широком спектре температур, от потребительской электроники до промышленных приложений, демонстрируя ее универсальность.

•Быстрое время отклика: Способность PC817 быстро обрабатывать сигналы быстро делает его неоценимым для приложений, где быстрая передача данных является обязательной.

•Универсальность: Его адаптивность для переключения, изоляции и смещения уровня позволяет использовать PC817 в многочисленных электронных системах, отражая его многофункциональный характер.

•Надежность: Демонстрируя последовательную долговечность в различных настройках, PC817 оказался надежным для долгосрочного использования в электронных цепях.

•Широкий спектр приложения: PC817 находит использование в широком спектре отраслей, от систем автоматизации до потребительской электроники, подчеркивая его способность удовлетворить различные технические требования.

•Рентабельный: PC817, предлагая альтернативу более дорогим трансформаторам и изоляторам, обеспечивает практическое решение, не жертвуя качеством или производительностью.

Заключение

Optocoupler PC817 предлагает практическое решение для поддержания электрической изоляции при обеспечении надежной передачи сигнала.Его способность защищать схемы от высоковольтных рисков и шумовых помех делает его необходимым в широком спектре применений.Хотя он не может быть подходит для высокоскоростной передачи данных, его универсальность, долговечность и экономическая эффективность позволяют им повысить безопасность и эффективность различных электронных систем.

Часто задаваемые вопросы [FAQ]

1. Каковы типичные приложения Optocouplers PC817?

Optocouplers PC817 оказываются в широком спектре настройки.В промышленной автоматизации они улучшают шумовой иммунитет для сложного механизма, обеспечивают изоляцию сигнала для защиты деликатных схем и облегчают переключение, контролируемое напряжением для управления различными операционными состояниями.В телекоммуникациях они обеспечивают передачу кристально чистого сигнала, несмотря на любой электрический шум, фактор, который поддерживает бесшовную связь.Медицинские устройства получают выгоду от PC817 для безопасной изоляции между оборудованием, связанным с пациентом, и другими цепями, что приоритет безопасности пациентов.В мире автомобильной электроники эти оптокоуплеры в основном предназначены для изоляции контрольных сигналов, тем самым повышая безопасность и надежность системы.Наконец, в потребительской электронике они являются основными для управления питанием и повышают отзывчивость к интерфейсу.

2. Каково максимальное напряжение изоляции Optocoupler PC817?

Максимальное напряжение выделения Optocouplers PC817 зависит от конкретных деталей модели.Как правило, эти устройства оцениваются для вынесения напряжений изоляции от нескольких сотен до нескольких тысяч вольт.Эта устойчивость к условиям высокого напряжения является динамической для безопасной работы в высоковольтных средах, чувствительных к экранированию компонентов от потенциальных электрических всплесков.

3. PC817 Optocouplers чувствительны к полярности?

PC817 Optocouplers не чувствительны к полярности.Однако после правильной конфигурации расписания необходимо для правильной работы.Для достижения оптимальной функциональности необходимо обеспечить правильную связь между анодом и катодом светодиодной детали, а также с стороной транзистора.Придерживаясь проводки условностей, усердно исключающие неправильное выработку и способствует долговечности и эффективности электронных систем.

4. Как Optocoupler PC817 влияет на целостность сигнала?

Поддержание целостности сигнала является ключевой функцией Optocouplers PC817, особенно в настройках, изобилующих электрическим шумом и колебаниями.Предоставляя гальваническую изоляцию между входом и выходом, эти устройства эффективно уменьшают помехи, тем самым сохраняя чистоту сигнала.Этот атрибут является необходимым для систем, которые требуют высокой точности и надежности, гарантируя, что переданный сигнал оставался незапятнанным и точным.

5. Какие факторы следует учитывать при выборе Optocoupler PC817?

При выборе Optocoupler PC817 несколько соображений вступают в игру входного выхода на напряжение изоляции, соответствующее допускам напряжения с потребностями ваших применений.Обеспечение того, чтобы устройство может перенести достаточный ток для требований вашей системы.Выбор устройства, соответствующего требованиям скорости вашей системы.Обеспечение надежной работы в различных условиях окружающей среды.
