Руководство по использованию PIC16F877A для шаговых моторных проектов

Микроконтроллер PIC16F877A широко используется во многих электронных проектах, потому что он предлагает хороший баланс функций и простоты использования.В этом руководстве мы внимательно рассмотрим PIC16F877A, охватывая все, от моделей ее распины и CAD до его использования в управлении шагами.Создаете ли вы простое устройство или сложный проект автоматизации, понимая, как подключать и управлять двигателями с помощью этого микроконтроллера, поможет вам получить наилучшие результаты.

Каталог

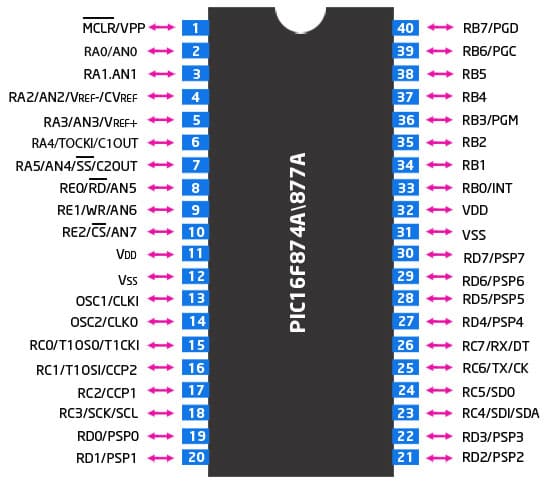

PIC16F877A Конфигурация PIN -конфигурации

Модели CAD для PIC16F877A

PIC16F877A Символ диаграммы

PIC16F877A PCB SOUTPRINT

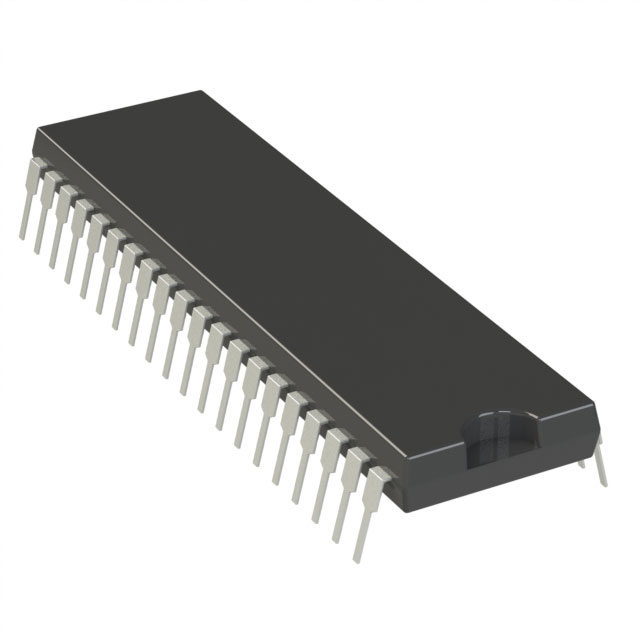

3D -модель

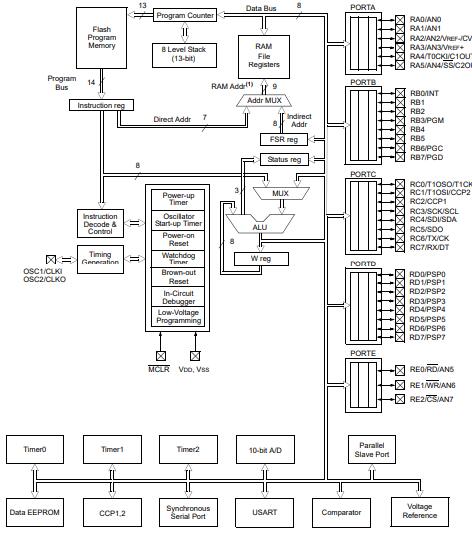

PIC16F877A Внутренняя структура

Подробные технические характеристики

Тип	Параметр
Время выполнения завода	7 недель
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	40-DIP (0,600, 15,24 мм)
Количество булавок	40
Преобразователи данных	A/D 8x10b
Количество I/OS	33
Сторожевые таймеры	Да
Рабочая температура	-40°C ~ 85°C TA
Упаковка	Трубка
Ряд	Картинка® 16f
Опубликовано	1997
Код JESD-609	E3
PBFREE CODE	Да
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	40
Код ECCN	Ear99
Терминальная отделка	Матовая олова (SN) - отожжен
Дополнительная функция	Работает при минимальном поставке 4 В
Терминальная позиция	Двойной
Напряжение снабжения	5 В
Частота	20 МГц
Базовый номер детали	PIC16F877A
Подсчет штифтов	40
Поставка напряжения-макс (VSUP)	5,5 В.
Питания	5 В
Поставка напряжения мимин (VSUP)	4,5 В.
Интерфейс	I2c, spi, ssp, uart, usart
Размер памяти	14 КБ
Тип генератора	Внешний
Номинальный ток снабжения	1,6 мА
Размер оперативной памяти	368 x 8
Напряжение - Поставка (VCC/VDD)	4 В ~ 5,5 В.
UPS/UCS/Периферический тип ICS	Микроконтроллер, RISC
Основной процессор	Картинка
Периферийные устройства	Brown-Out Detect/Reset, POR, PWM, WDT
Тип памяти программы	ВСПЫШКА
Размер ядра	8-битный
Размер памяти программы	14 КБ (8K x 14)
Подключение	I2c, spi, uart/usart
Размер бита	8
Время доступа	20 µс
Имеет АЦП	Да
Каналы DMA	Нет
Ширина шины данных	8B
Количество таймеров/счетчиков	3
Адреса ширины шины	8B
Плотность	112 КБ
Eeprom размер	256 x 8
Семья процессоров	Картинка
Количество каналов ADC	8
Количество каналов ШИМ	2
Количество каналов I2C	1
Высота	4,06 мм
Длина	52,45 мм
Ширина	14,22 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Понимание шаговых двигателей

Шаповый двигатель - это тип электродвигателя, который движется в определенных шагах, а не в непрерывном движении, как традиционные двигатели.Эти пошаговые движения измеряются в градусах, которые могут варьироваться в зависимости от применения.

Шаповые двигатели могут работать в разных режимах: волновой диск, полный диск и половина привода.Каждый режим контролирует, как моторные фазы включены, влияя на его производительность и делает его подходящим для различных видов использования.

В режиме волнового привода только одна фаза двигателя питается за раз.Этот простой режим управления полезен для ситуаций, когда эффективность электроэнергии приоритета в отношении крутящего момента, например, в базовых задачах автоматизации, где необходим минимальный начальный ток.

Полный режим привода способствует двум фазам одновременно.Это приводит к более высокой мощности крутящего момента, когда две катушки работают вместе, что делает его идеальным для приложений, где необходима точность и прочность, например, в робототехнике и технике ЧПУ.

Половина режима привода объединяет функции как волны, так и полного привода, попеременно заряжая одну фазу и две фазы.Этот подход обеспечивает меньшие размеры шагов, эффективно удваивая разрешение двигателя.Половина диска лучше всего подходит для таких приложений, как 3D -печать и тонкие инструменты, где важны плавное движение и точное расположение.

При выборе шагового двигателя для конкретного использования рассмотрите операционную среду.Для высоких задач рекомендуется половина привода режима для обеспечения плавных переходов и уменьшения вибраций.Для проектов, ориентированных на экономию энергии, режим волнового привода может быть более подходящим.

Выбор правильного режима требует балансировки таких факторов, как крутящий момент, скорость и сложность системы.Выбор правильного режима может значительно повлиять на производительность двигателя и общую эффективность вашей системы.

Соединение шагового мотора с PIC16F877A

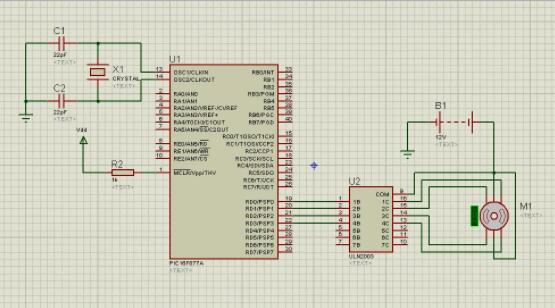

Чтобы подключить шаговый двигатель с PIC16F877A Микроконтроллер, вы можете использовать транзисторную массив ULN2003.Эта интегрированная схема, разработанная для моторов с высоким точками, содержит семь пар Дарлингтона.Нижние биты Portd в микроконтроллере связаны с входными контактами (1b, 2b, 3b, 4b) ULN2003, в то время как его выводные контакты (1C, 2C, 3C, 4C) подключаются к штифтам шагового двигателя.Общие выводы двигателя и PIN -контакта ULN2003 подключены к источнику питания 12 В.

Шаповые двигатели обычно используются для приложений, которые требуют точного управления движением.Они преобразуют цифровые импульсы в механическое вращение, что делает их идеальными для таких устройств, как машины с ЧПУ и 3D -принтеры, где положение и скорость должны быть тщательно регулированы.

ULN2003 играет ключевую роль в управлении шаговыми двигателями из -за его способности обрабатывать высокий ток и его легкое взаимодействие с микроконтроллерами.При подключении к PIC16F877A нижние биты Portd используются для управления шагом.Эта конфигурация обеспечивает точное управление шагом, обеспечивая точное движение и позиционирование.

Использование ULN2003 в настройках управления двигателем очень надежно в реальных приложениях.Это помогает минимизировать такие проблемы, как пропущенные шаги или неправильное позиционирование, улучшая общую производительность.Регулярное техническое обслуживание и калибровка на основе данных об использовании может дополнительно оптимизировать моторную функцию, обеспечивая долгосрочную стабильность и точную работу.

Регулирующая скорость шагового двигателя

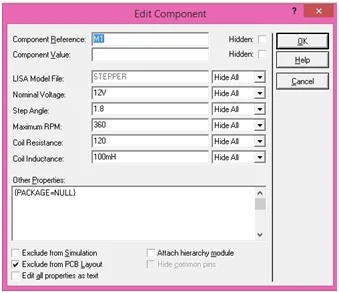

Скорость шагового двигателя может быть точно модифицирована с использованием программного обеспечения для моделирования Proteus.Доступ к настройкам двигателя через «Редактирующие свойства», можно сделать корректировки к таким параметрам, как количество шагов и угол шага.Например, 200-шаговый двигатель расщепляет полное вращение (360 °) на 200 шагов, что делает каждый шаг 1,8 °.Изменение этих настроек в Proteus будет динамически отражать во время моделирования.

На практике шаговые двигатели часто используются в отраслях, где точный контроль над движением имеет решающее значение, например, в машине с ЧПУ и робототехникой.Регулирование угла ступенчата и количество ступеней.

Изменение параметров шагового двигателя влияет на характеристики производительности, такие как крутящий момент и разрешение.Например, увеличение количества этапов обычно увеличивает разрешение, но может влиять на крутящий момент и время отклика.Понимание этих компромиссов посредством моделирования помогает принимать обоснованные решения.

Нюансированная перспектива показывает, что итеративные корректировки, за которыми следуют практические испытания, приводят к более надежной конструкции двигателя.Обеспечение того, чтобы цифровые симуляции тщательно отражали реальные результаты, имеет решающее значение.Нюансы настройки шагового двигателя действительно заключаются в балансе между теоретической точностью и практической осуществимостью.

Программирование шагового двигателя с PIC16F877A

В этом разделе рассказывается о том, как запрограммировать шаговый двигатель с использованием микроконтроллера PIC16F877A, объясняя различные режимы вождения и обеспечивая практическое руководство для эффективной реализации.

Вот базовый пример кода для демонстрации управления двигателем шагового двигателя с помощью режима полного привода:

void main ()

{

Трисд = 0B00000000;// Установить Portd в качестве выходного

Portd = 0b11111111;// инициализировать Portd

делать

{

Portd = 0B00000011;// заряжайте два этапа одновременно

Dolement_ms (500);// 0,5-секундная задержка

Portd = 0B00000110;

Dolement_ms (500);

Portd = 0b00001100;

Dolement_ms (500);

Portd = 0B00001001;

Dolement_ms (500);

} while (1);// петля на неопределенный срок

}

В этом коде порт PIC16F877A настроен в качестве выходного порта для управления двигателем Stepper через драйвер ULN2003.Последовательность команд заряжает две фазы шагового двигателя за раз, что характерно для режима полного привода.Этот режим удерживает ротор в фиксированном положении с максимальным крутящим моментом, но обычно потребляет больше мощности.

Полный режим привода - не единственный способ управления шаговыми двигателями.Волновой диск и половина режимов привода обеспечивают альтернативы на основе конкретных требований.Волновой привод заряжает только одну фазу за раз, что снижает энергопотребление, но приводит к более низкому крутящему моменту.Половина движения чередуются между одним и двумя фазами, предлагая более высокое разрешение и более плавное движение.

При программировании шаговых двигателей выберите режим вождения, который наилучшим образом соответствует вашим потребностям, будь то для точного позиционирования, эффективности питания или максимального крутящего момента.

Практическое применение шаговых двигателей

Шатовые двигатели широко используются во многих отраслях из -за их способности обеспечивать точный контроль и надежную производительность.Их универсальность делает их подходящими для всего, от автомобилей и бытовых приборов до промышленных машин и медицинских устройств.

В автомобильном мире шаговые двигатели играют ключевую роль в управлении системами, такими как дроссельная заслонка, фары и кондиционер.Они помогают тонко настроить эти компоненты, следя за тем, чтобы транспортные средства работали гладко и эффективно.Между тем, в офисном оборудовании, как принтеры и фотокопиры, шаговые двигатели выполняют задачи, такие как кормление бумаги и размещение чернил.Эта точность обеспечивает последовательное качество печати и плавную работу с течением времени.

Дома, такие приборы, как стиральные машины и посудомоечные машины, полагаются на шаговые двигатели для контроля потока воды и вращения барабана, обеспечивая плавную функционирование.В промышленных условиях шаговые двигатели имеют решающее значение для эксплуатационных машин с ЧПУ и роботизированными руками, где они предоставляют точные движения, необходимые для высокого производства.

Системы безопасности также извлекают выгоду из надежного движения шаговых двигателей.В таких устройствах, как камеры наблюдения и автоматизированные замки, шаговые двигатели обеспечивают плавное и точное позиционирование, что важно для эффективного мониторинга и безопасности.В здравоохранении шаговые двигатели используются в медицинских устройствах, таких как инфузионные насосы и оборудование для визуализации, где они предлагают точный контроль, необходимый для безопасной и точной работы.

Поскольку технология продолжает развиваться, ожидается, что шаговые двигатели найдут еще большее применение в развивающихся областях, таких как робототехника и автономные транспортные средства.Их дальнейшее развитие, вероятно, приведет к еще большей точности и эффективности, расширяя их роль в различных отраслях.

Сопоставимые детали микроконтроллера

Номер части	PIC16F877A-I/P.	PIC16F77-I/P.	PIC16F74-I/P.	PIC16F777-I/P.
Производитель	Технология микрочипа	Технология микрочипа	Технология микрочипа	Технология микрочипа
Пакет / корпус	40-DIP (0,600, 15,24 мм)	40-DIP (0,600, 15,24 мм)	40-DIP (0,600, 15,24 мм)	40-DIP (0,600, 15,24 мм)
Количество булавок	40	40	40	40
Ширина шины данных	8 б	8 б	8 б	8 б
Номер в/вывода	33	33	33	36
Интерфейс	I2c, spi, ssp, uart, usart	I2c, spi, ssp, uart, usart	I2c, spi, ssp, uart, usart	I2C, SPI, UART, USART
Размер памяти	14 КБ	7 кб	14 КБ	14 КБ
Напряжение снабжения	5 В	5 В	5 В	5 В
Периферийные устройства	Brown-Out Detect/Reset, POR, PWM, WDT	Brown-Out Detect/Reset, POR, PWM, WDT	Brown-Out Detect/Reset, POR, PWM, WDT	Brown-Out Detect/Reset, POR, PWM, WDT
Посмотреть сравнение	PIC16F877A-I/P. ПРОТИВ PIC16F77-I/P.	PIC16F877A-I/P. ПРОТИВ PIC16F77-I/P.	PIC16F877A-I/P. ПРОТИВ PIC16F74-I/P.	PIC16F877A-I/P. ПРОТИВ PIC16F777-I/P.

Часто задаваемые вопросы [FAQ]

1. Что использует шаговый двигатель для генерации механического движения?

Шаповый двигатель генерирует механическое движение с использованием электрических импульсов.

2. Что делает шаговый мотор?

Шаповый двигатель движется в отдельных шагах.

3. Как измеряются шаговые двигатели?

Шаповые двигатели измеряются в градусах.

4. Сколько шагов предпринимает шаговый мотор?

Шаповый двигатель движется по шагам за один раз.

5. Сколько режимов возбуждения имеет шаговый мотор?

Шаповый двигатель имеет три режима возбуждения.

6. Как самый простой способ подключить шаговый двигатель?

Самый простой способ - подключить его к микроконтроллеру PIC16F877A.

7. Сколько входных штифтов ULN2003 подключены к самым низким значимым битам порта микроконтроллера?

Четыре входных контакта подключены к самым низким значимым битам Portd Microcontroller
