Комплексное руководство по защите диодов SMBJ16CA

Диод SMBJ16CA обеспечивает эффективную защиту от волн для чувствительных электронных компонентов.В этой статье будут изучаться его функции, приложения и защитные преимущества, давая вам четкое представление о том, как она защищает схемы от неожиданных скачков напряжения и электрических всплесков.

Каталог

1. SMBJ16CA Обзор

2. SMBJ16CA CAD модель

3. Спецификации SMBJ16CA

4. Части, сопоставимые с SMBJ16CA

5. SMBJ16CA ключевые функции

6. SMBJ16CA

7. SMBJ16CA функциональная диаграмма

8. Информация о пакете SMBJ16CA

9. Информация производителя

SMBJ16CA

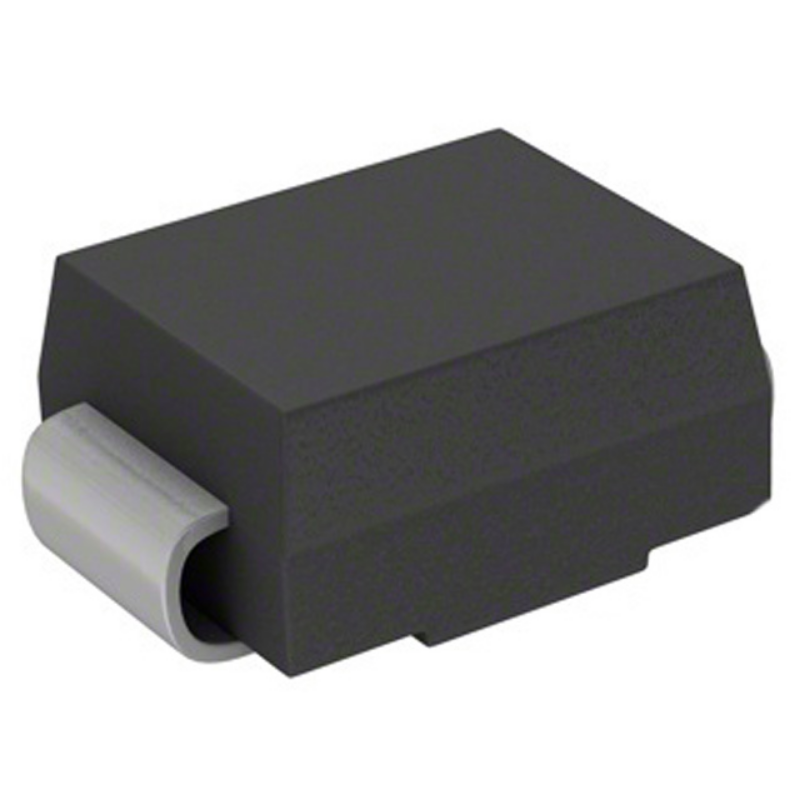

SMBJ16CA Обзор

А SMBJ16CA это защитный диод, созданный для защиты чувствительных к электронным деталям от всплесков и статических разрядов.С рабочим пиковым обратным напряжением от 5 В до 495 В, он управляет неожиданными скачками напряжения путем поглощения дополнительной энергии, помогая предотвратить повреждение компонентов цепи.Его напряжение поломки при 550 В позволяет быстро вмешаться, когда это необходимо, отвлекая избыточный ток.Однонаправленные типы реагируют под пикосекундой, в то время как двунаправленные типы реагируют в течение пяти пикосекунд, обеспечивая быструю и эффективную защиту.Его плоская конструкция совместима со стандартными машинами для выбора и места, что позволяет легко обрабатывать и устанавливать, а также снижает риск прокатки во время сборки.Удовлетворение стандартов JEDEC, SMBJ16CA предлагает надежный уровень качества, вписываясь в различные приложения, где необходима защита цепи.

SMBJ16CA CAD модель

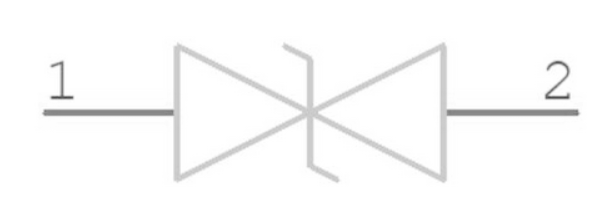

SMBJ16CA Symbol

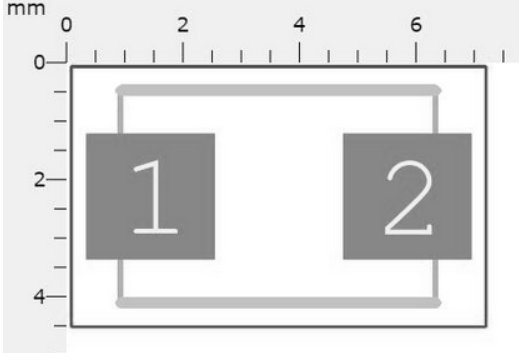

SMBJ16CA Footprint

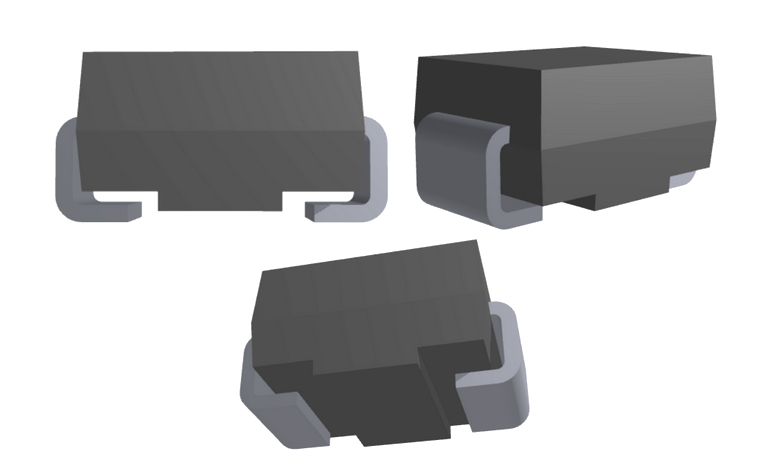

SMBJ16CA 3D модель

SMBJ16CA 3D Model

SMBJ16CA спецификации

Технические характеристики, особенности, характеристики и компоненты со сравнимыми спецификациями Bourns Inc. SMBJ16CA

Тип	Параметр
Время выполнения завода	14 недель
Контакт	Олово
Устанавливать	Поверхностное крепление
Монтажный тип	Поверхностное крепление
Пакет / корпус	DO-214AA, SMB
Количество булавок	2
Диодный элемент материал	Кремний
Поломное напряжение	20,5 В.
Количество элементов	1
Обратное напряжение	16 В
Рабочая температура	-55 ° C ~ 150 ° C TJ
Упаковка	Digi-Reel®
Ряд	SMBJ
Опубликовано	2009
Код JESD-609	E3
PBFREE CODE	да
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	2
Завершение	SMD/SMT
Код ECCN	Ear99
Тип	Zener
Приложения	Общее назначение
Дополнительная функция	PRSM-Min
Максимальная диссипация власти	600 Вт
Терминальная позиция	Двойной
Терминальная форма	C Bend
Базовый номер детали	SMBJ16
Подсчет штифтов	2
Операционное напряжение питания	3,5 В.
Полярность	Двунаправленный
Количество каналов	1
Конфигурация элемента	Одинокий
Защита линии электропередачи	Нет
Напряжение - срыв (мин)	17,8 В.
Макс обратный ток утечки	5 мкА
Зажимное напряжение	26 В
Напряжение - обратное противостояние (тип)	16 В
Пик пульсовой ток	23.1a
Максимальный ток Surge	100А
Пиковая мощность пульса	600 Вт
Тестовый ток	1MA
Максимальное напряжение	20,5 В.
Защита ESD	Да
Достичь SVHC	Нет SVHC
Статус ROHS	ROHS3 соответствует

Части сопоставимы с SMBJ16CA

Номер части	Производитель	Полярность	Поломное напряжение	Максимальное напряжение	Зажимное напряжение	Пиковая мощность пульса	Пик пульсовой ток	Статус ROHS	Количество булавок
SMBJ16CA	Bourns Inc.	Двунаправленный	20,5 В.	20,5 В.	26 В	600 Вт	23.1 а	ROHS3 соответствует	2
SMBJ20CA	Bourns Inc.	Двунаправленный	25,5 В.	25,5 В.	32,4 В.	600 Вт	18,5 а	ROHS3 соответствует	2
SMBJ20CA-13-F	Диоды включены	Двунаправленный	23,3 В.	23,3 В.	29,2 В.	600 Вт	20,5 а	ROHS3 соответствует	2
SMBJ18CA-13-F	Диоды включены	-	20 В	20 В	29,2 В.	600 Вт	20,5 а	ROHS3 соответствует	2
SMBJ18CA	Bourns Inc.	Двунаправленный	25,5 В.	25,5 В.	32,4 В.	600 Вт	18,5 а	ROHS3 соответствует	2

SMBJ16CA ключевые функции

Пиковая мощность пульса

SMBJ16CA обеспечивает пиковую мощность импульса 600 Вт с формой волны 10/1000 мкл.Эта способность обработки мощности помогает защитить чувствительные схемы от внезапных электрических пиков, обеспечивая стабильность во время неожиданных всплесков.

Возможность зажима

С превосходной способностью зажима SMBJ16CA эффективно ограничивает избыточное напряжение до безопасного уровня.Это защищает вниз по течению компоненты, позволяя диоду быстро управлять скачками, не рискуя повреждением цепи.

Низкое сопротивление всплеска

Созданный с низкой инкрементной сопротивлением всплеска, SMBJ16CA эффективно проводит высокие токи во время скачек.Это сохраняет напряжение на защищенных компонентах низким, повышая надежность устройства в событиях всплесков.

Компактное пакет поверхностного монтажа

SMBJ16CA построен в виде пакета поверхностного монтажа, что облегчает установку и идеально подходит для сохранения места на платах.Эта конструкция упрощает сборку и совместима с автоматическим оборудованием для выбора и места, поддерживая быстрое и эффективное производство.

Минимальный ток утечки

При типичном токе обратной утечки (IR) при 1 мкА, когда VR превышает 12V, SMBJ16CA предотвращает протекать нежелательный ток в нормальных условиях, снижая потерю энергии и помогая поддерживать общую эффективность цепи.

Быстрое время ответа

Диод имеет быстрое время отклика, как правило, менее 1 пикосекунды от 0 В до напряжения разбивки, обеспечивая почти мгновенную защиту от напряжения, и обеспечивает немедленно гарантирование компонентов.

Защита ESD

SMBJ16CA соответствует стандартам ESD IEC 61000-4-2 с защитой до 30 кВ для сбросов воздуха и контактов.Этот высокий уровень защиты делает его высокоэффективным в защитных цепях от электростатических разрядов.

Защита EFT

Он обеспечивает защиту EFT (электрический быстрый переход) в соответствии со стандартами IEC 61000-4-4, помогая предотвратить нарушения от быстрых переходных всплесков напряжения, часто вызванных переключающими устройствами или реле.

Высокотемпературная паялка

Диод построен для обработки высокотемпературных пайков до 260 ° C в течение 10 секунд.Это обеспечивает долговечность во время процессов пайки отрабатывания и обеспечивает надежную производительность даже при высоких температурах.

RALE UL94V-0 воспламеняемости

Благодаря рейтингу воспламеняемости UL94V-0 для его состава плесени SMBJ16CA гарантирует, что в случае пожара материал будет экспонировать себя, обеспечивая дополнительную функцию безопасности для приложений, требующих пламенного сопротивления.

Соответствие уровня 1 уровня MSL

Соответствие уровню чувствительности к влаге (MSL) 1, SMBJ16CA может выдерживать неопределенное хранилище в условиях окружающей среды без риска повреждения влаги, поддерживая стабильное долгосрочное использование.

Безопасная отделка

Диод разработан с отделкой без свинца, поддерживая экологические стандарты и делает его подходящим для применений, требующих соответствия правилам ROHS (ограничение опасных веществ).

Без галогенов и совместимый с ROHS

SMBJ16CA не содержат галогенов и полностью соответствует стандартам ROHS, что делает его безопасным, экологически чистым выбором для различных применений.

SMBJ16CA

Защита источника питания

SMBJ16CA обычно используется в расходных материалах для защиты от скачков напряжения, что может произойти из -за изменений нагрузки или внешних событий.Это помогает сохранить выходные данные стабильными, гарантируя, что подключенные устройства работают плавно.

Промышленные применения

В промышленных средах, где электрическое оборудование подвергается воздействию частых колебаний и всплесков питания, SMBJ16CA обеспечивает дополнительную устойчивость.Его быстрое время отклика и высокий рейтинг пульса делают его хорошо для требовательных условий.

Управление энергетикой

Диод играет роль в системах управления питанием, поглощая избыточное напряжение и безопасно перенаправлять его, помогая поддерживать постоянную производительность по всей системе и продлевая срок службы чувствительных компонентов.

Защита интерфейса ввода/вывода

Входные и выходные интерфейсы могут быть особенно уязвимы для электростатических разрядов и переходного напряжения.SMBJ16CA защищает эти интерфейсы, гарантируя, что сигналы оставались стабильными, а устройства, подключенные к этим точкам, остаются безопасными от нежелательных всплесков.

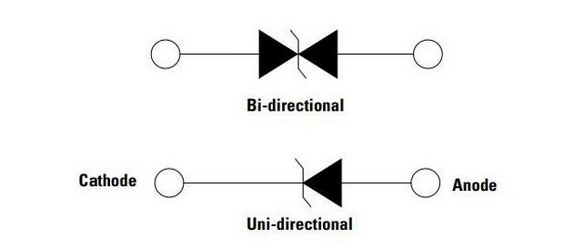

SMBJ16CA функциональная диаграмма

SMBJ16CA Functional Diagram

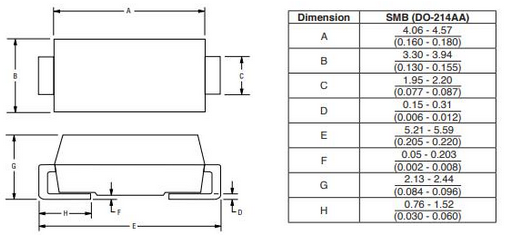

SMBJ16CA Информация о пакете

SMBJ16CA Package
