2N2907A Транзистор объяснил

Узнайте, как можно использовать транзистор 2N2907A для надежного усиления и переключения с низким энергопотреблением в повседневных цепях.Это руководство разбивает свои функции, использование и практические детали, которые помогут вам получить максимальную отдачу от этого универсального компонента.

Каталог

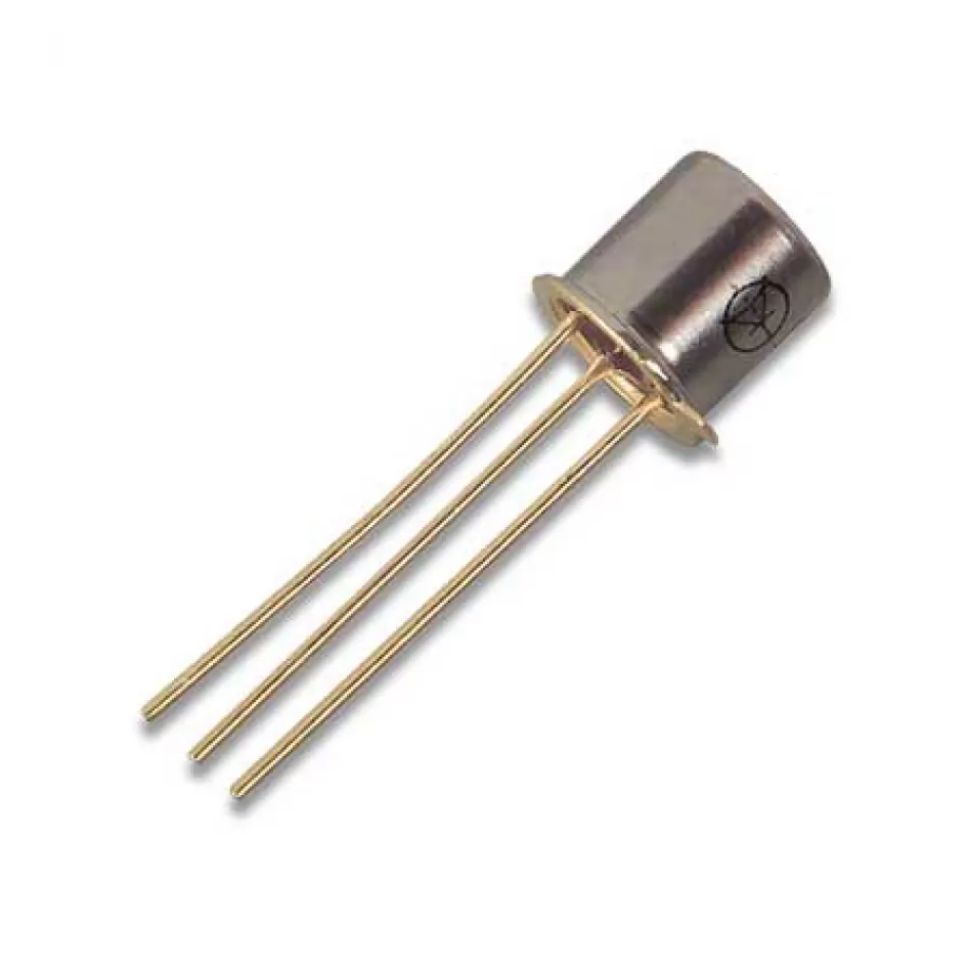

Обзор транзистора 2N2907A

А 2n2907a является биполярным переходным транзистором PNP, разработанным с учетом универсальности, часто выбираемой для применений с низким и средним током.Он поставляется в Metal Metal Metal, который обеспечивает долговечность и надежность.Существуют также вариации, такие как пластиковая версия TO-92, позволяющая вариантам в зависимости от ваших потребностей.Версия «A», 2N2907A, имеет небольшие улучшения по сравнению с стандартным 2N2907, что делает его популярным выбором в цепях, где необходимо последовательное умеренное усиление.

Этот транзистор хорошо работает в схемах усиления и переключения, с легкостью обрабатывая умеренные напряжения и токи.Его дизайн делает его подходящим для использования в общих проектах электроники, а также в специализированных областях, таких как RF (радиочастотная) приложения.Благодаря надежной скорости переключения и способностью обрабатывать различные требования к схеме, транзистор 2N2907A выделяется как надежный компонент как для любителей, так и для профессионалов.

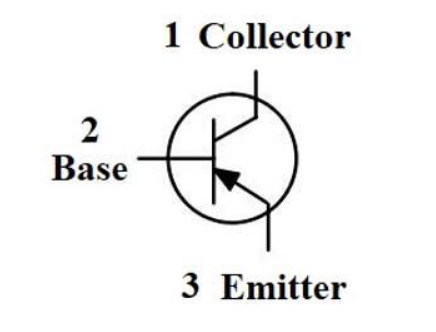

2N2907A Конфигурация PIN -конфигурации

Штифт №	Название вывода	Описание
1	Излучатель	Текущий истощается через излучение
2	База	Контролирует смещение транзистора
3	Коллекционер	Текущий течет через коллекционер

2N2907A модель CAD

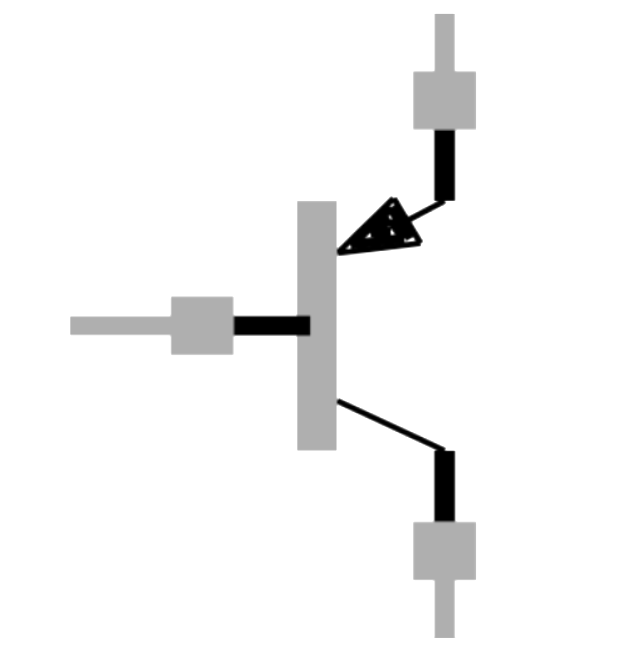

2N2907A Символ

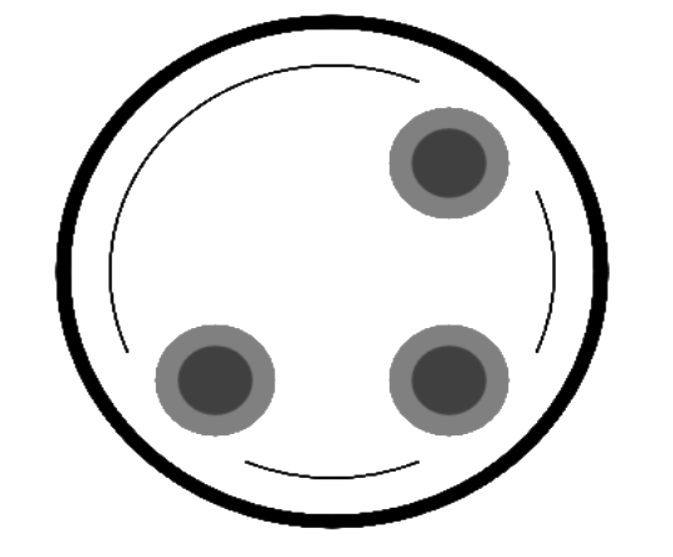

2N2907A След

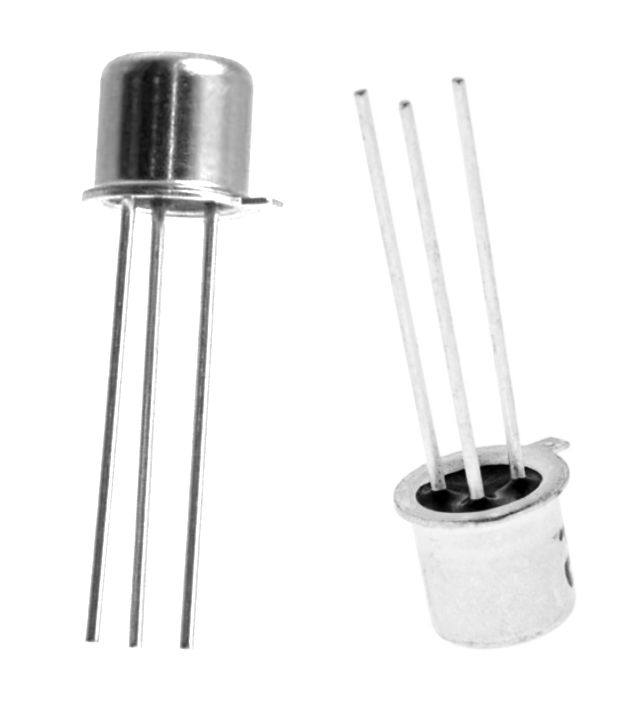

2N2907A 3D -модель

Технические характеристики для 2N2907A

Технические характеристики, особенности, характеристики и компоненты со сравнимыми спецификациями STMicroelectronics 2N2907A.

Тип	Параметр
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	До 206aa, до 18-3 металла банка
Количество булавок	3
Масса	4.535924G
Материал транзистора	Кремний
Напряжение разбивки коллекционера-эмиттер	60 В
Количество элементов	1
hfemin	50
Рабочая температура	175 ° C TJ
Упаковка	Масса
Код JESD-609	E3
PBFREE CODE	Да
Статус частично	Устаревший
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	3
Код ECCN	Ear99
Терминальная отделка	Матовая олова (SN)
Напряжение - рейтинг DC	-60V
Максимальная диссипация власти	400 МВт
Терминальная позиция	НИЖНИЙ
Терминальная форма	ПРОВОЛОКА
Текущий рейтинг	-600 мА
Частота	200 МГц
Базовый номер детали	2n29
Подсчет штифтов	3
Справочный стандарт	CECC
Напряжение	60 В
Конфигурация элемента	Одинокий
Рассеяние власти	400 МВт
Приложение транзистора	Переключение
Получить продукт полосы пропускания	200 МГц
Полярность/Тип канала	Pnp
Тип транзистора	Pnp
Напряжение излучателя коллекционера (VCEO)	60 В
Макс Коллекторный ток	600 мА
DC ток усиление (HFE) (min) @ IC, VCE	100 @ 150 мА 10 В
Ток - срез коллекционера (макс)	10NA ICBO
Vce saturation (max) @ ib, ic	1,6 В @ 50 мА, 500 мА
Частота перехода	200 МГц
Базовое напряжение коллекционера (VCBO)	60 В
Напряжение базового излучения (Vebo)	5 В
Включите время-макс (тонна)	45NS
Коллекционер-базовая емкость-макс	8pf
Диаметр	5,8 мм
Высота	5,3 мм
Длина	5,8 мм
Ширина	5,8 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Особенности и атрибуты 2n2907a

Герметически герметичная на 18 металлическая банка

2N2907A упакована в металлическую банку до 18, которая обеспечивает повышенную защиту от влаги и износа окружающей среды.Этот дизайн делает транзистор более долговечным, гарантируя, что он хорошо работает в различных условиях.

Параметр конфигурации чипа

Наряду со своим металлом может упаковывать пакет, 2N2907A также доступен в качестве конфигурации чипа, предлагая гибкость на основе вашего дизайна или потребностей применения.Этот выбор позволяет вам выбрать лучший формат для использования транзистора в вашей конкретной схеме.

Максимальный ток коллекционера (IC): 600 мА

Этот транзистор может обрабатывать ток коллектора до 600 мА, что дает ему возможность поддерживать диапазон цепей.Используется ли он при переключении или усилении, этот ток обеспечивает надежную производительность без чрезмерного накопления тепла.

Максимальное напряжение коллекционера -эмиттер (VCE): -60V

При напряжении коллекционера-эмиттер до -60 В 2N2907A подходит для средних напряжений, предлагая безопасную обработку требований напряжения в большинстве электронных проектов.

Максимальное напряжение с коллекторной базой (VCB): -60V

Напряжение базы коллекционеров также оценено при -60V, что повышает универсальность транзистора.Эта функция обеспечивает надежную работу в различных условиях цепи, где необходима обработка умеренной напряжения.

Максимальное напряжение из эмиттера (VBE): -5V

2N2907A поддерживает напряжение из эмиттер -базы -5 В, обеспечивая стабильность в приложениях, которые требуют более низких напряжений, что делает его подходящим для различных электрических сред.

Максимальная диссипация коллекционера (ПК): 400 милливат

С максимальной диссипацией коллектора 400 МВт этот транзистор может эффективно обрабатывать тепло, что особенно полезно в цепях с умеренными требованиями к мощности.Это обеспечивает долгосрочную функциональность без перегрева.

Максимальная частота перехода (FT): 200 МГц

Частота перехода транзистора 200 МГц делает его подходящим для высокоскоростных задач переключения и усиления сигнала, что позволяет эффективно работать в радиочастотах и ​​других высокочастотных приложениях.

Минимальное и максимальное усиление тока постоянного тока (HFE): от 100 до 300

Диапазон усиления тока постоянного тока от 100 до 300 обеспечивает гибкость в конструкции схемы, поддерживая различные уровни амплификации и делая его адаптируемым к различным потребностям усиления.

Диапазон рабочей температуры: от -65 до 200 ° C

При диапазоне рабочей температуры от -65 до 200 ° C 2N2907A создается для надежного функционирования в экстремальных условиях, что делает его подходящим как для повседневного, так и для специализированного использования.

Приложения для транзистора 2N2907A

Преобразователи DC/DC

2N2907A хорошо работает в преобразователях DC/DC, помогая эффективно преобразовать один уровень напряжения в другой.Его способность обрабатывать умеренные токи делает его хорошим выбором для цепей, которые требуют стабильного преобразования напряжения.

Микроволновые приложения

В микроволновых целях быстрое переключение 2N2907a поддерживают обработку высокочастотных сигналов.Эта функция делает его идеальным для задач усиления и модуляции сигнала в микроволновой технологии.

Аудио усиление

Этот транзистор обычно используется в аудиозаписи, обеспечивая надежное усиление аудиосигналов.Его устойчивое усиление обеспечивает четкое качество звука, что делает его подходящим для звуковых приложений, которые требуют постоянной силы сигнала.

Аудио предварительное предварительное использование

В дополнение к общему усилению, 2N2907A часто используется для предусилимости, помогая повысить низкоуровневые аудиосигналы.Он идеально подходит для приложений, где сигналы должны быть укреплены перед дальнейшей обработкой.

Общее усиление сигнала

2N2907A работает эффективно в различных ролях усиления сигнала, что делает его полезным как в аналоговых, так и в цифровых цепях, где для улучшения производительности цепи необходимо умеренное повышение сигнала.

Переключение приложений

В качестве транзистора PNP 2N2907A можно использовать в качестве эффективного переключателя, включив и выключайте цепи включают и выключаются.Эта функция особенно ценна в приложениях с низкой мощностью, где требуется быстрое переключение.

РЧ -приложения

Высокая частота перехода 2N2907A делает его идеальным для РЧ-приложений, поддерживая прозрачную передачу сигнала и надежное усиление на радиочастотах, что обеспечивает эффективную эффективность выполнения высокоскоростных данных.

Альтернативные варианты для 2N2907A

• 2N2222A

• KSP2907A

• KTN2907A

• MPS2907A

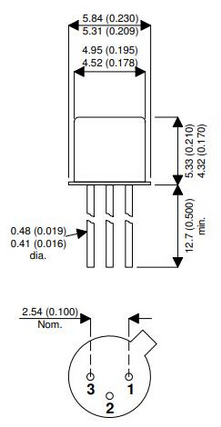

Размеры 2n2907a

Информация о производителе для 2N2907A

STMICROELECTRONICS, производитель 2N2907A, уважается в мире полупроводников.Известная тем, что сочетает в себе кремниевые инновации с расширенным дизайном, STMICROELECTRONICS производит широкий спектр электронных компонентов, которые поддерживают применение от повседневной электроники до специализированных промышленных систем.С акцентом на качество и устойчивость их продукты, такие как 2N2907A, предназначены для удовлетворения разнообразных рыночных потребностей.

Их обширный диапазон включает решения для управления энергопотреблением, микроконтроллеров и радио -технологий.Благодаря сочетания технологической экспертизы и сотрудничества с различными отраслями, Stmicroelectronics играет жизненно важную роль в обеспечении обеспечения устройств и систем во многих областях.Эта приверженность надежным и устойчивым решениям гарантирует, что такие компоненты, как 2N2907A, могут поддерживать ряд применений при сохранении качества и производительности.

Сопоставимые продукты с аналогичными спецификациями

Номер части	Производитель	Устанавливать	Пакет / корпус	Напряжение разбивки излучателя коллекционера	Макс Коллекторный ток	Максимальная диссипация власти	Рассеяние власти	Радиационное упрочнение
2n2907a	Stmicroelectronics	Через дыру	До 206aa, до 18-3 металла банка	60 В.	600 мА	400 МВт	400 МВт	Нет
Jan2n2907a	Microsemi Corporation	Через дыру	До 206aa, до 18-3 металла банка	60 В.	600 мА	500 МВт	500 МВт	Нет
2n2907a	Микросоми/на полупроводнике	Через дыру	До 206aa, до 18-3 металла банка	60 В.	600 мА	500 МВт	500 МВт	Нет
Jantxv2n2907a	Microsemi Corporation	Через дыру	До 18	-	600 мА	500 МВт	500 МВт	Нет
