Программирование и отладка STM32F103CBT6: пошаговый руководство

Каталог

Описание STM32F103CBT6

STM32F103CBT6 является мощным микроконтроллером (MCU), разработанным STMicroelectronics.Этот микроконтроллер принадлежит серии производительности средней плотности.Он основан на 32-битном ядре ARM Cortex-M3 и поставляется в 48-контактном пакете LQFP.STM32F103CBT6 интегрирует высокоэффективное ядро ​​RISC с частотой работы до 72 МГц.Он также оснащен высокоскоростной встроенной памятью и различными усиленными вводами/выводами и периферийными устройствами, которые соединены через две шины APB.Кроме того, STM32F103CBT6 также имеет таймеры, 12-битные аналоговые цифровые преобразователи, таймеры ШИМ и стандартные и расширенные интерфейсы связи.Эти функции позволяют хорошо работать в различных приложениях.Таким образом, STM32F103CBT6 широко используется в разработке встроенной системы, включая умный дом, промышленную автоматизацию, автомобильную электронику и другие области.

Альтернативы и эквиваленты:

• STM32F103CBT7

• STM32F103CBT6TR

• STM32F103CBT7TR

Режимы низкой мощности STM32F103CBT6

Линия производительности STM32F103CBT6 поддерживает три режима с низкой мощью для достижения наилучшего компромисса между потреблением с низким энергопотреблением, коротким временем запуска и доступными источниками пробуждения:

Режим резервного режима

Режим ожидания используется для достижения самого низкого энергопотребления.Внутренний регулятор напряжения отключается, так что весь домен 1,8 В отключен.PLL, HSI RC и кристаллические генераторы HSE также выключены.После входа в режим ожидания, содержимое SRAM и регистра теряются, за исключением регистров в домене резервного копирования и режима ожидания.Устройство выходит из режима резервного режима, когда внешний сброс (NRST PIN -код), сброс IWDG, кромка подъема возникает на штифте WKUP или тревога RTC.

Спящий режим

В спящем режиме только процессор остановлен.Все периферийные устройства продолжают работать и могут разбудить процессор, когда происходит прерывание или событие.

Стоп режим

Режим остановки достигает самого низкого энергопотребления при сохранении содержания SRAM и регистров.Все часы в домене 1,8 В останавливаются, PLL, HSI RC и кристаллические генераторы HSE отключены.Регулятор напряжения также может быть поставлен либо в нормальном, либо в режиме низкой мощности.Устройство можно разбудить из режима остановки любой из линии Exti.Источник линии Exti может быть одной из 16 внешних линий, вывод PVD, тревога RTC или пробуждение USB.

Функциональные особенности STM32F103CBT6

Несколько типов упаковки: STM32F103CBT6 предоставляет различные типы упаковки, такие как LQFP, LFBGA и т. Д., Для адаптации к различным потребностям применения.

Флэш-память с большой способностью: STM32F103CBT6 оснащен 128 КБ флэш-памяти, которую можно использовать для хранения программного кода и данных.

Высокая производительность: STM32F103CBT6 использует рабочую частоту 72 МГц, которая может обеспечить быструю обработку данных и эффективную скорость выполнения.

Режим низкого энергопотребления: STM32F103CBT6 поддерживает различные режимы низкого энергопотребления, включая спящий режим, режим ожидания и режим выключения, которые могут эффективно продлевать срок службы батареи.

Несколько типов памяти: в дополнение к флэш -памяти, этот микроконтроллер также имеет 20 КБ статической памяти случайного доступа (SRAM) и 2 КБ eEPROM для быстрого показания, написания и хранения.

Богатые периферийные устройства: STM32F103CBT6 имеет несколько разведывательных контактов в общем назначении и выходных выводах, аналого-цифрового преобразователя (ADC), таймера, интерфейса последовательной связи (например, SPI и I2C), универсального асинхронного приемника/передатчика (UART) и других богатых перифера.который может легко подключаться и общаться с внешними устройствами.

Поля приложения STM32F103CBT6

Прежде всего, микроконтроллер STM32F103CBT6 также широко используется в умных домах и потребительской электронике.Его можно использовать в центре управления системами интеллектуальных домов для реализации сетевых и дистанционного управления домашними устройствами.В то же время, STM32F103CBT6 также может использоваться в различных продуктах потребительской электроники, таких как интеллектуальные часы, смартфоны и интеллектуальные динамики, обеспечивая низкое энергопотребление и высокопроизводительные решения.

Во -вторых, микроконтроллер STM32F103CBT6 имеет широкий спектр применений в области промышленной автоматизации.Его можно использовать с различными датчиками и приводами для мониторинга и управления промышленными процессами.Через таймеры и интерфейсы связи STM32F103CBT6 может достичь точного контроля времени и передачи данных, повышая эффективность и надежность промышленного оборудования.

Кроме того, STM32F103CBT6 также имеет важные приложения в области автомобильной электроники.Его можно использовать в автомобильных электронных единицах управления (ECU) и автомобильных развлекательных систем.Благодаря своей высокой производительности и стабильности, STM32F103CBT6 может реализовать интеллектуальное управление и мультимедийные функции транспортных средств, улучшая опыт вождения и безопасность.

Атрибуты GPIO и процесс конфигурации STM32F103CBT6

Атрибуты GPIO

GPIO (вход/вывод общего назначения)-это вывод, используемый для ввода и вывода общего назначения во встроенных системах.Для микроконтроллера STM32F103CBT6 и его стандартной библиотеки нам обычно нужно обратить внимание на следующие основные атрибуты при настройке GPIO:

Приколоть

Контакты являются физическим интерфейсом GPIO, и они подключены к контактам микроконтроллера.Разработчики должны выбирать булавки для конкретных задач и обеспечить, чтобы они соответствовали требованиям к электрическому соединению приложения.

Режим

Контакты GPIO могут быть настроены в виде входов или выходов, и в каждом режиме есть разные подмоды.Ниже приведены обычные режимы GPIO:

• Режим альтернативной функции: позволяет выводам GPIO иметь другие функции, такие как последовательная связь, ввод таймера и т. Д.

• Режим вывода: используется для управления внешними устройствами и может быть настроен в виде вывода Push-Pull или выхода с открытым дрейном.

• Режим ввода: используется для чтения внешних сигналов и может быть настроен в качестве плавающего ввода, ввода подтягивания или входного входа.

Скорость

Скорость относится к скорости переключения штифта GPIO, то есть скорости преобразования с низкого уровня в высокий уровень или от высокого уровня до низкого уровня.STM32 обычно предлагает различные варианты рабочей скорости, такие как низкая скорость, средняя скорость и высокая скорость.Выбор соответствующей рабочей скорости зависит от потребностей приложения и производительности схемы.

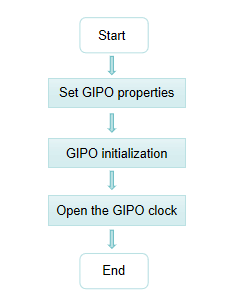

Процесс конфигурации атрибута GPIO

В микроконтроллере STM32F103CBT6 правильная конфигурация контактов GPIO является ключевым шагом для обеспечения нормальной работы встроенной системы.Ниже приведен краткий процесс, включая настройку свойств GPIO, инициализацию GPIO и включение часов GPIO.

Настройте атрибуты GPIO: Во -первых, мы должны выбрать соответствующий вывод GPIO в соответствии с потребностями приложения.Мы рассматриваем электрические соединения и функциональные требования, выбираем контакты в качестве входов или выходов и определяем рабочие скорости и режимы.Рабочая скорость может быть выбрана из низкой скорости, средней скорости или высокой скорости, а режим включает ввод, выход и возможный режим мультиплексирования.

Инициализируйте GPIO: После выбора PIN -кода и настройки атрибутов мы инициализируем GPIO с помощью соответствующих настроек регистра и стандартных вызовов функций библиотеки.Этот шаг включает в себя настройку режима ввода или вывода PIN-кода, рабочей скорости, вытягивания или выталкивания и других свойств.При надлежащей инициализации убедитесь, что GPIO работает так, как и ожидалось.

Включите часы GPIO: Перед настройкой GPIO нам необходимо убедиться, что соответствующие часы GPIO включены.Включив часы GPIO, система может правильно настроить и управлять контактами GPIO.Это обычно достигается через соответствующий регистр управления часами, гарантируя, что часы синхронизируются с функцией GPIO.

Как программировать и отладить STM32F103CBT6?

В следующем перечислены шаги по программе и отладке STM32F103CBT6:

Выберите среду разработки: выберите интегрированную среду разработки (IDE), которая соответствует вашим потребностям в разработке, таких как STM32Cubeide, Keil MDK, IAR Embedded Workbench и так далее.Эти IDE обычно предоставляют такие функции, как кодирование, компиляция, отладка и сжигание.

Написание кода: используйте C/C ++, чтобы написать свою встроенную программу.Мы можем использовать стандартную периферийную библиотеку или библиотеку Cube HAL, предоставленную STM32 для доступа к периферийным устройствам и функциям STM32F103CBT6.

Настройте проект: создайте новый проект в среде разработки и настройте проект, чтобы соответствовать модели чипа STM32F103CBT6 и настройки аппаратного обеспечения.Во время процесса конфигурации нам необходимо выбрать правильную модель чипа, периферийные устройства, GPIOS и настроить источник часов.

Скомпилируйте код: в интегрированной среде разработки (IDE) мы можем использовать предоставленный компилятор для составления письменного кода в исполняемые двоичные файлы.Эти двоичные файлы обычно находятся в формате шестигранника или корзины, и они содержат инструкции машины, которые можно запускать на чипе STM32F103CBT6.

Подключитесь к отладчику: мы обычно используем интерфейс SWD (последовательная отладка) или интерфейс JTAG для подключения чипа STM32F103CBT6 к отладчику или эмулятору на компьютере разработки.

Программа Burn: Используя инструмент Burn, предоставленный в среде разработки, мы можем загрузить скомпилированный бинарный файл в чип STM32F103CBT6.Этот процесс обычно называется мигающим.

Отладка программы. Используя инструменты отладки в среде разработки, такие как отладчик или эмулятор, мы можем легко подключиться к целевому устройству, то есть чип STM32F103CBT6.После подключения инструмент отладки позволит нам установить точки останова, чтобы приостановить выполнение программы, когда она достигнет определенной позиции.Кроме того, мы можем наблюдать за значениями переменных, чтобы понять состояние программы во время выполнения.Благодаря одноэтапной функции выполнения, мы можем отследить процесс выполнения программы шаг за шагом, чтобы более точно определить поиск проблемы.

Проверьте функцию: в процессе отладки нам необходимо подробно проверить функцию программы и внести необходимые корректировки и оптимизацию в соответствии с результатами испытаний, чтобы убедиться, что программа может работать должным образом.

Развертывание в целевой системе: после завершения отладки нам необходимо припаять чип STM32F103CBT6 в целевую систему, а затем провести тестирование и проверку системы.Этот шаг направлен на то, чтобы функция и производительность всей системы могли соответствовать установленным требованиям.

В чем разница между STM32F103CBT6 и CKS32F103C8T6?

Хотя STM32F103CBT6 и CKS32F103C8T6 принадлежат к серии микроконтроллеров STM32F1, в некоторых технических характеристиках и производительности могут быть различия в некоторых технических характеристиках.STM32F103CBT6 - это продукт, произведенный STMicroelectronics.Он использует ядро ​​коры ARM, имеет 32-битные возможности обработки и оснащен богатым периферийным ресурсом.Это делает STM32F103CBT6 идеально подходящим для широкого спектра встроенных приложений.CKS32F103C8T6 - это микроконтроллер, полученный CKS.Он также основан на ядре ARM Cortex-M3 и имеет 32-разрядные возможности обработки и богатые периферийные ресурсы.Это подходит для различных сценариев встроенного применения.Хотя оба принадлежат серии STM32F1, поскольку различные производители могут настраивать и регулировать одну и ту же серию продуктов, STM32F103CBT6 и CKS32F103C8T6 могут отличаться в некоторых конкретных технических характеристиках и параметрах производительности.Следовательно, при выборе и использовании этих двух микроконтроллеров нам необходимо тщательно сравнить их технические характеристики и характеристики производительности в соответствии с конкретными требованиями и сценариями применения, чтобы выбрать наиболее подходящую модель.

Часто задаваемые вопросы [FAQ]

1. Что такое STM32F103CBT6?

STM32F103CBT6 - это микроконтроллер от STMicroelectronics, принадлежащий серии STM32F1.Он имеет ядро ​​коры Arm Cortex-M3 и обычно используется в различных встроенных приложениях.

2. Для чего используется микроконтроллер?

Microcontroller - это сжатый микро компьютеров, изготовленный для управления функциями встроенных систем в офисных машинах, роботах, домашних приборах, автомобильных транспортных средствах и ряде других гаджетов.Микроконтроллер включает в себя такие компоненты, как - память, периферийные устройства и, самое главное, процессор.

3. Какова замена и эквивалент STM32F103CBT6?

Вы можете заменить STM32F103CBT6 на STM32F103CBT7, STM32F103CBT6TR или STM32F103CBT7TR.
