Как проверить транзистор и диод с мультиметром?

Тестирование электронных деталей, таких как диоды и транзисторы, важно, чтобы электронные устройства и цепи работали должным образом.Диоды управляют направлением тока, а транзисторы усиливают сигналы и функции переключения.Тщательное тестирование гарантирует, что схемы остаются надежными.В этой статье объясняется, как использовать как аналоговые, так и цифровые мультиметры для тестирования этих компонентов, подчеркивая необходимость понимания их функций и функций перед тестированием.Поскольку диоды позволяют току течь только в одном направлении, а транзисторы управляют потоком тока управления в цепи, важно проверить, работают ли они правильно.Мы предоставляем пошаговые инструкции по тестированию диодов в разных режимах с цифровыми мультиметрами и предлагаем подробное руководство для тестирования как NPN, так и PNP транзисторов, помогая диагностировать и поддерживать свои электронные детали.

Каталог

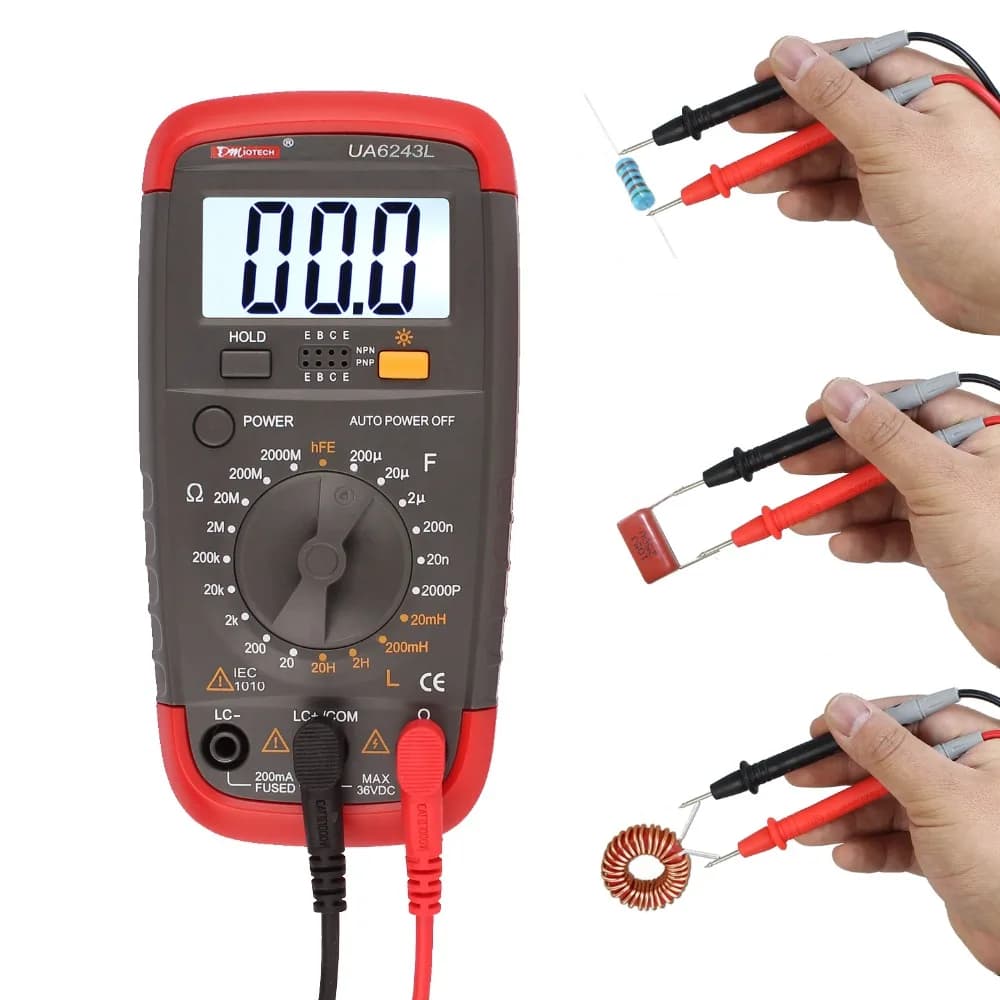

Рисунок 1: Тестирование электронных деталей с помощью мультиметра

Как проверить диод?

Диод является важной частью многих электронных цепей, потому что он позволяет потоку тока только в одном направлении.Это делает его полезным в таких устройствах, как выпрямители, зажимы и машины.Чтобы правильно проверить диод, полезно сначала понять, как он работает.Диод имеет два конца: анод и катод.Когда анод подключен к положительному заряду по сравнению с катодом, диод «прямое смещен», что позволяет проходить ток.Для кремниевых диодов это обычно происходит примерно при 0,7 В, что является точкой, когда диод начинает проводить электричество.

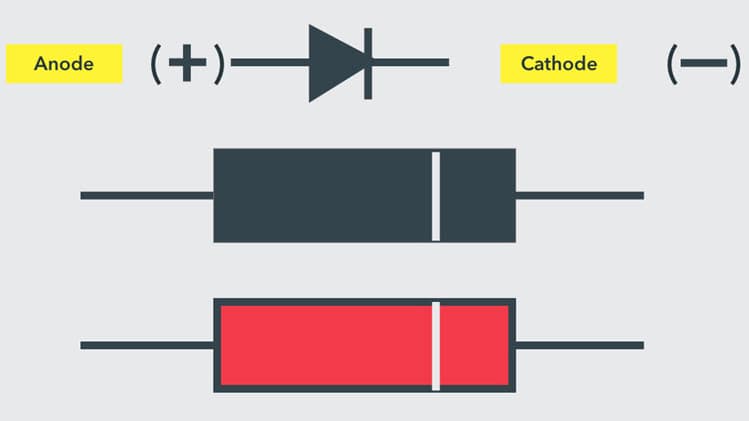

Рисунок 2: Диодный символ и терминалы

Определить концы диода легко.У большинства диодов есть белая полоса вокруг катода.Часть рядом с этой группой - катод, а другой - анод.Эта маркировка является общей для различных типов диодов, хотя цвета могут быть разными, например, диоды Zener, которые могут иметь черную метку на красном или оранжевом теле.После того, как вы нашли анод и катод, тестирование диода проста и поможет вам проверить, работает ли он правильно.Понимание этих оснований и должным образом тестирование вашего диода требуется, чтобы ваши электронные цепи работали плавно.

Как проверить диод с помощью цифрового мультиметра?

Вы можете протестировать диод, используя цифровой мультиметр (DMM) в двух основных режимах: Диодный режим и режим сопротивления (OHMMETER)АнкетДиодный режим является лучшим вариантом для этого, потому что он проверяет поведение диода, измеряя падение напряжения на нем, когда оно будет смещено вперед.Рабочий диод покажет падение напряжения, указывая на то, что ток может протекать через него.Напротив, режим сопротивления включает измерение сопротивления диода как в прямом, так и в обратном смещениях.Функциональный диод будет демонстрировать низкое сопротивление (от нескольких сотен Ом до нескольких килорих) в предвзятости вперед и очень высокого сопротивления, отображаемого как OL (открытый петлей), в обратном смещении.

Фигура 3: диод с цифровым мультиметром

Процедура тестирования диодного режима

• Определите анод и катод диода.

• Установите свой режим DMM в диодном режиме, помеченный диодным символом.Этот режим проходит небольшой ток (около 2 мА) через диод.

• Подключите красный зонд к аноду и черному зонду к катоду, поместив диод в прямое состояние.

• Проверьте мультиметровый дисплей.Здоровый кремниевый диод будет показывать падение напряжения от 0,6 до 0,7 вольт, в то время как диод Германия будет показывать от 0,25 до 0,3 вольт.

• Отмените зонды, чтобы поместить диод в обратное смещение.Мультиметр должен отображать OR OR, что указывает на отсутствие потока тока, означает, что диод работает должным образом.

• Если показания отличаются от этих ожиданий, диод может быть дефектным, либо открытым (без тока течет в обоих направлениях), либо закороченным (текущие потоки в обоих направлениях практически без падения напряжения).

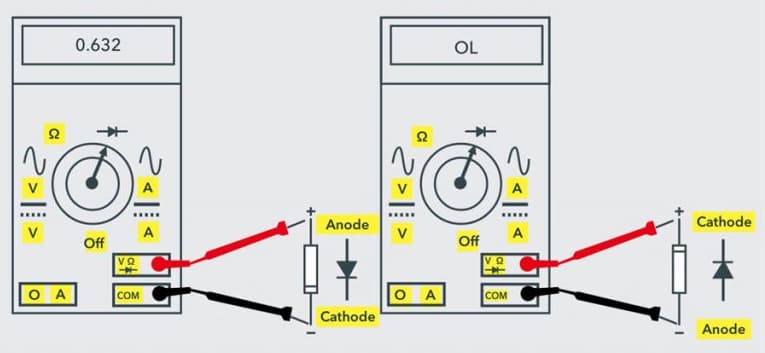

Рисунок 4: Тестирование диода с использованием диодного режима в цифровом мультиметре

Процедура тестирования режима омметра (сопротивление)

• Начните с определения анода и катода.

• Установите режим DMM в режим сопротивления, выбирая диапазон низкого сопротивления для предвзятости вперед и высокий диапазон для обратного смещения.

• Подключите красный зонд к аноду и черному зонду к катоду, чтобы перевести диод.Показание с низким сопротивлением предполагает, что диод может быть неисправным, в то время как показания между несколькими сотнями Ом и несколькими килоризаторами показывают, что он функционирует правильно.

• Отмените зонды для тестирования обратного смещения.Мультиметр должен показывать высокое сопротивление или OL, подтверждая, что диод работает, как и ожидалось.

• Диод считается открытым, если он показывает высокое сопротивление или OL в обоих направлениях, и закрывается, если показания низкого сопротивления наблюдаются в обоих направлениях.

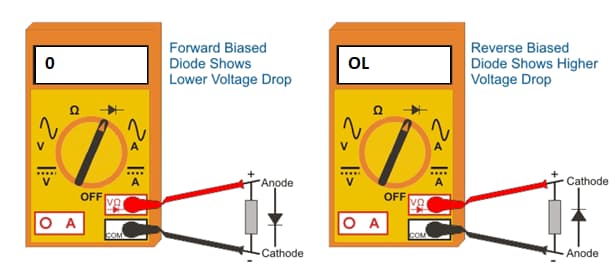

Рисунок 5: Тестирование диода с использованием ohMmeter в цифровом мультиметре

Как проверить диод с аналоговым мультиметром?

У большинства аналоговых мультиметра нет специального режима только для тестирования диодов, поэтому мы используем режим сопротивления, аналогичный тому, как мы тестируем диод с цифровым мультиметром.

• Начните с установки мультиметра в настройку низкого сопротивления.

• Подключите положительный лидий мультиметра к аноду диода (положительная сторона) и отрицательный ведение к катоду (отрицательная сторона).Это называется вперед, смешивая диод.

• Если мультиметр показывает низкое значение сопротивления в прямом направлении, диод работает должным образом.

• Теперь установите мультиметр на настройку высокого сопротивления и переключите подключения - свяжите положительный ведьм к катоду и отрицательный свод к аноду.Это условие обратного смещения.

• Если мультиметр показывает «OL» (перегрузка) или очень высокое сопротивление при обратном смещении, диод находится в хорошем состоянии.

• Если мультиметр не показывает ожидаемые показания ни в прямом, либо обратном смещении, диод, вероятно, неисправен или поврежден.

Это простой метод для тестирования основных диодов PN с цифровыми и аналогичными мультиметрами.Тем не менее, другие типы диодов, такие как светодиоды и диоды Zener, могут нуждаться в различных методах тестирования.

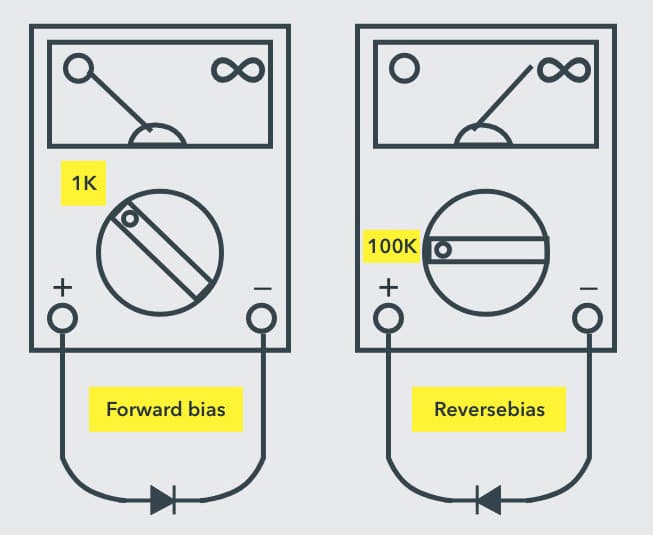

Рисунок 6: Тестирование диода с использованием аналогового мультиметра

Как проверить транзистор с помощью мультиметра?

Для начала, вам понадобится несколько основных инструментов: мультиметр (аналоговый или цифровой) с функцией тестирования транзистора или тестирования диодов, а также различные транзисторы, как типы NPN, так и PNP для практики.Перед тестированием важно понять основы структуры транзистора.В транзисторе NPN коллекционер и эмиттер отрицательны, а основание положительное.В транзисторе PNP коллекционер и эмиттер положительны, а основание отрицательно.

Процедура тестирования для транзисторов NPN

Во -первых, установите свой цифровой мультиметр в режим тестирования диода.Этот режим помогает вам измерить падение напряжения по перекресткам транзистора.

• Включите мультиметр и выберите режим тестирования диода (ищите символ диода).

• Подключите красный свинец с положительным терминалом, а черный приводят к отрицательному терминалу.

Далее, проверьте, работает ли базовый переход транзистора.

• Подключите красный свинец к основанию (B) транзистора.

• Подключите черный свинец с излучателем (E).

• Проверьте чтение на мультиметре.

Хороший NPN -транзистор покажет падение напряжения между 0,45 В до 0,9 В.Если чтение находится за пределами этого диапазона, транзистор может быть неисправным.

Теперь проверьте перекресток базового Коллектора, чтобы увидеть, работает ли он правильно.

• Держите красный свинец на основе (B).

• Переместите черный лидий в коллектор (C).

• Проверьте многометровое чтение.

Как и тест базового эмиттера, падение напряжения должно составлять от 0,45 до 0,9 В.Все другое может означать, что транзистор поврежден.

Затем протестируйте транзистор в обратном смещении, чтобы убедиться, что текущие потоки не протекают.

• Переключите красный свинец на эмиттер (E) и черный ведение в основание (B).Проверьте чтение.

• Переключите красный свинец на коллектор (C) и черный ведение к основанию (B).Проверьте чтение.

В обоих тестах мультиметр должен показывать «OL» (за пределами) или без преемственности.Если есть падение напряжения, транзистор может быть неисправным.

После проведения этих тестов вы сможете определить, правильно ли транзистор NPN работает.Хороший транзистор покажет падение прямого напряжения между 0,45 В до 0,9 В по перекресткам базового эмиттера и базового колликтора и будет показывать «OL» или нет непрерывности, когда эти соединения будут обработаны.Для точных результатов проверьте транзистор вне схемы и осторожно обработайте его, чтобы избежать повреждения.Если вы не уверены в результатах, вы можете сравнить свои чтения с показанием известного хорошего транзистора того же типа.

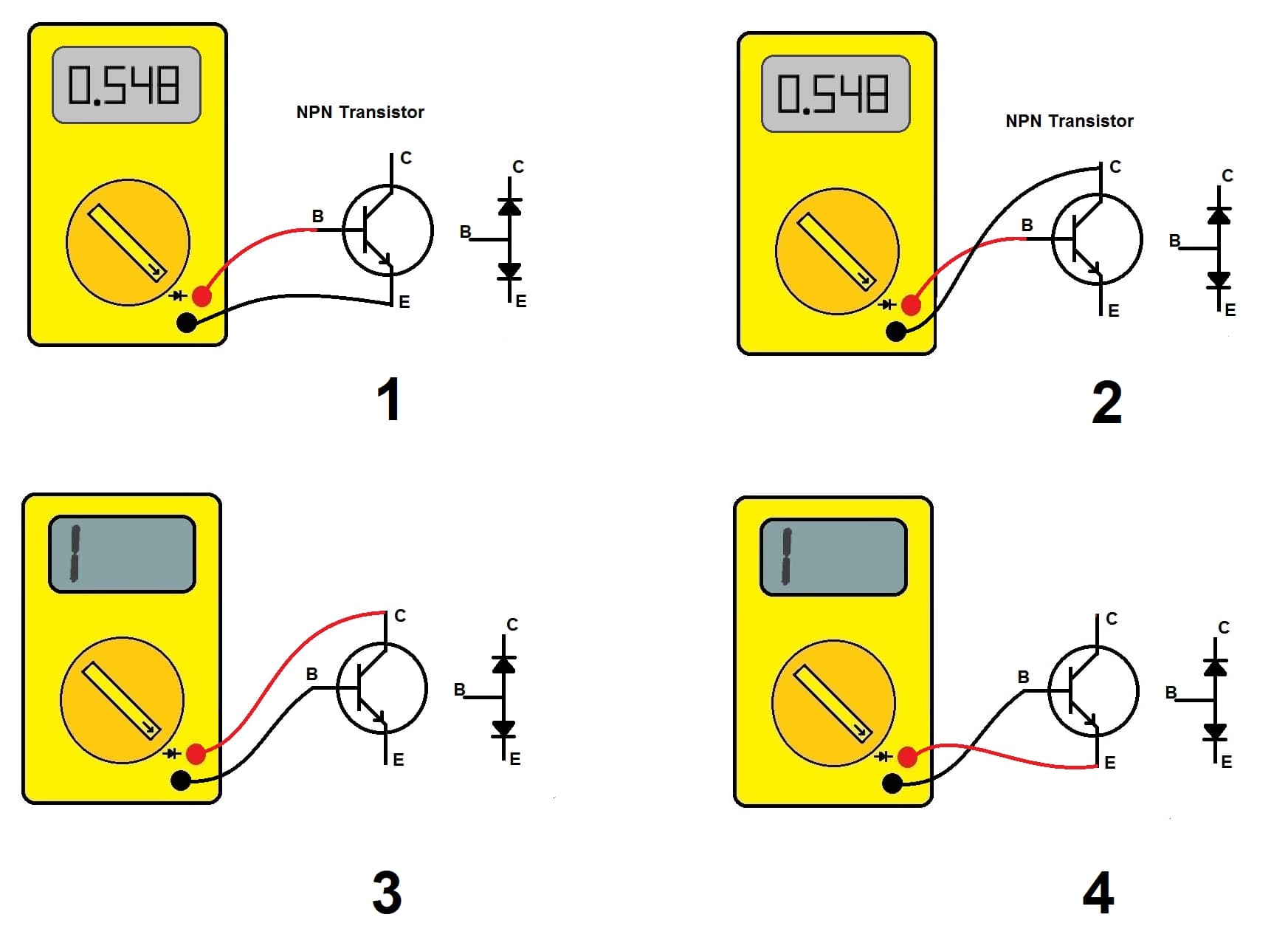

Рисунок 7: Использование мультиметра с транзистором NPN

Процедура тестирования для PNP -транзисторов

Прежде чем начать, убедитесь, что транзистор не подключен ни к какой схеме.Установите свой мультиметр в режим тестирования диода (ищите символ диода на устройстве).Эта настройка помогает вам измерить падение напряжения на частях транзистора.

• Подключите черный (отрицательный) привод к основанию (B) транзистора.

• Подключите красный (положительный) свинец с излучателем (E).

• Посмотрите на чтение на мультиметре.

Мультиметр должен показывать «ol» (за пределами) или отсутствие падения напряжения.Это означает, что соединение базовой эмиттер-эмиттер имеет обратное смещение, так как он должен быть в рабочем транзисторе PNP.

• Держите черный лидерство на основе и перемещайте красный свинец в коллектор (C).

Мультиметр должен снова показывать «OL», подтверждая соединение базового коллитора, также обратное смещение.

• Переключите отведения: подключите красный (положительный) свинец к основанию, а черный (отрицательный) ведет к излучанию.

Мультиметр должен показать падение напряжения между 0,45 В до 0,9 В, что указывает на здоровый переходной переход.

• С красным свинцом, все еще на основе, переместите черный лидий в коллектор.

Аналогичное падение напряжения (0,45 В до 0,9 В) должно появляться, показывая, что соединение с коллекторной базой является прямого смещения и работает правильно.

• Независимо от того, как вы соединяете потенциальные клиенты (от красного к коллекционеру и черному к излучанию, или наоборот), мультиметр должен показывать «OL».

Не должно быть прямой связи между коллекционером и излучателем в любом направлении.Если вы видите непрерывность или низкое сопротивление, транзистор может иметь короткий замыкание и может быть неисправным.

Чтобы проанализировать результаты теста на транзистор, хороший PNP-транзистор будет демонстрировать ожидаемые падения напряжения на переходах базового эмиттера и базовых корколлектора при прямом смещении и отображают «OL» (открытый петлей) при обратном смещении или при тестированиидля преемственности между коллекционером и эмиттером.И если показания отклоняются от этих ожиданий, такие как демонстрация непрерывности там, где она не должна или необычная падение напряжения, это указывает на то, что транзистор может быть поврежден или дефектным.

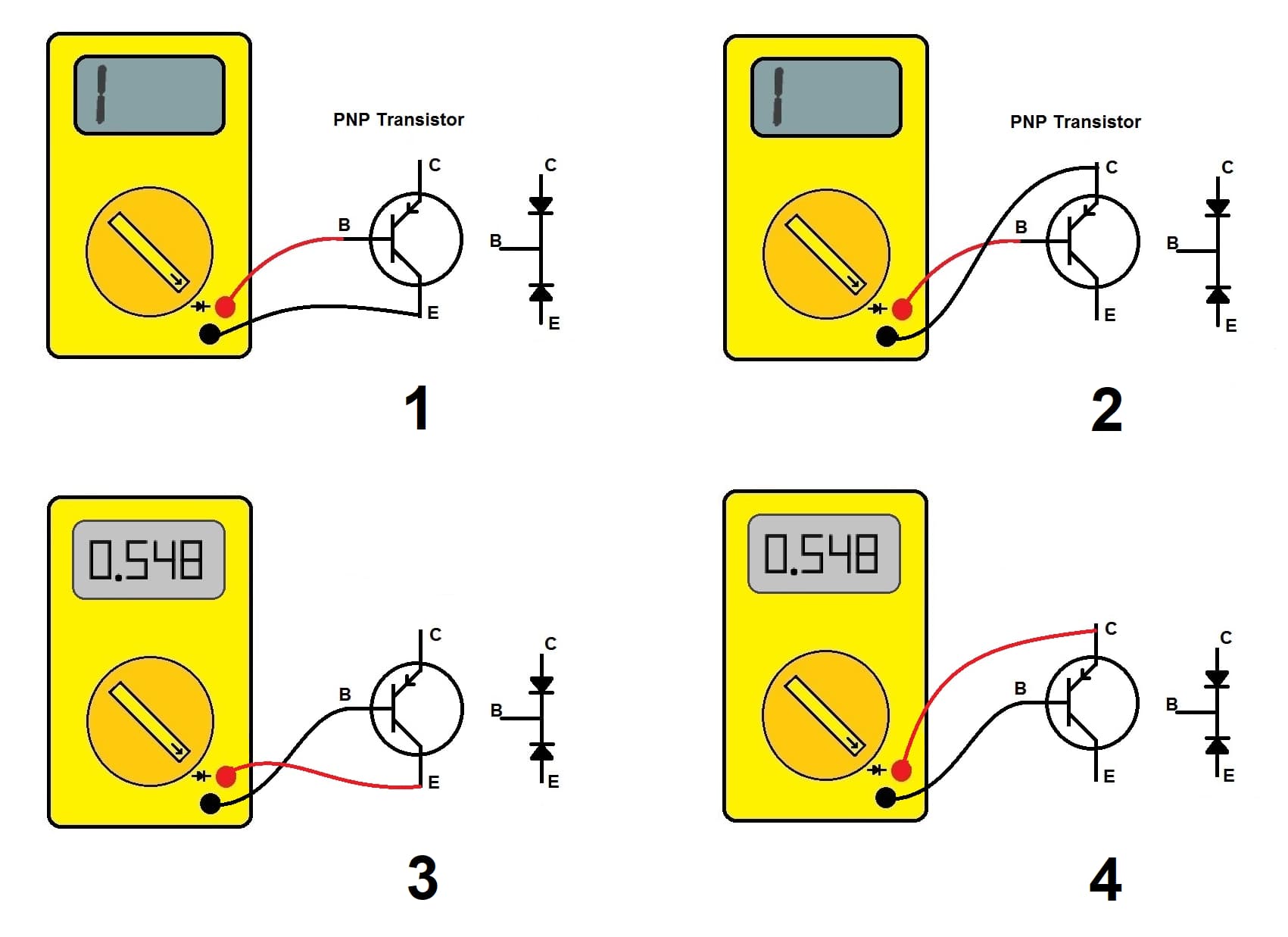

Рисунок 8: Использование мультиметра с транзистором PNP

Заключение

Знание того, как проверить диоды и транзисторы с помощью мультиметра, является ценным навыком для тех, кто работает с электронными схемами.Эта статья объяснила пошаговые методы для проверки этих компонентов, что важно для предотвращения проблем с цепи и повышения производительности электронных устройств.Используя диодные и режимы сопротивления для диодов и следуя конкретным шагам для тестирования транзисторов NPN и PNP, вы можете обнаружить общие проблемы, такие как открытые схемы или короткие соединения.Понимание ожидаемых падений напряжения и значений сопротивления также полезно для устранения неполадок и обеспечения того, чтобы компоненты работали хорошо.Следуя этим методам тестирования, вы можете убедиться, что ваши электронные детали работают должным образом и помогают повысить надежность и эффективность ваших электронных проектов.

Часто задаваемые вопросы [FAQ]

1. Как вы проверяете, является ли транзистор NPN или нет?

Чтобы узнать, является ли транзистор NPN, установите свой цифровой мультиметр на функцию проверки диодов.Подключите черный свинец с одним терминалом, а красный ведут к другому.Вы ищете падение напряжения между 0,5 В до 0,7 В, когда черный свинец находится на эмиттере, а красный свинец находится на основе.Это падение указывает на транзистор NPN.Обратите внимание на лиды на каждой паре терминалов, пока вы не получите это чтение, когда черный свинец касается излучателя.Требуется точность в размещении потенциальных клиентов и наблюдения за чтением напряжения, так как эта конкретная настройка должна работать только для транзистора NPN.

2. Как вы идентифицируете транзисторные терминалы с помощью мультиметра?

Чтобы идентифицировать базу, коллектор и излучатель транзистора, используя мультиметр, установленную в режим диода, начните с тестирования каждой пары терминалов.Поместите красный свинец на один терминал и черный лидерство на другое и запишите чтение напряжения.Сделайте это для всех трех возможных пар.База будет проводить с эмиттером и коллекционером, но покажет разные показания.Соединение с эмиттером имеет более высокое прямое напряжение, чем соединение с коллекторной базой.Терминал с падением более высокого напряжения при подключении к основанию является излучателем.Этот процесс требует тщательных и последовательных показаний, чтобы точно определить каждый терминал.

3. Каковы два метода тестирования транзистора?

Многометровый диодный тест: установите мультиметр в режим диода и проверьте каждый соединение, базовый и базовый корпольктор, для перепада напряжения.Убедитесь, что при обращении к выводам нет проводимости, подтверждая, что транзистор не закрыт и не открыт.

Проверка усиления (режим HFE): установите мультиметр в режим HFE и поместите транзистор в соответствующий розетка.Мультиметр будет отображать значение усиления, показывает способность усиления транзистора.Оба метода требуют систематического переключения между терминалами и тщательным наблюдением, чтобы обнаружить любые функциональные проблемы с транзистором.

4. Что означает HFE в мультиметре?

HFE на мультиметре относится к усилению прямого параметра параметров, также известного как бета (β).Он измеряет усиление постоянного тока транзистора, что указывает на то, сколько раз базовый ток усиливается в токе коллектора.Более высокое значение HFE означает лучшую амплификацию тока, что важно, когда транзисторы используются в качестве усилителей.

5. Что означает 200 м на мультиметре?

Настройка «200 м» на мультиметре является максимальным диапазоном для измерения токов до 200 миллиамперов (MA).Этот параметр важен для точного измерения низких токов, гарантируя, что мультиметр может измерить небольшие токи точно без перегрузки.Это полезно для диагностики устройств с низким содержанием тока.
