ГлавнаяБлогПочему выбирают MIC29302WU для регулирования питания?
на 2024/10/24 136

Почему выбирают MIC29302WU для регулирования питания?

MIC29302WU - это впечатляющий регулятор напряжения, предназначенный для обеспечения надежной производительности в различных приложениях.Благодаря возможности обеспечить до 3А выходного тока и регулируемый диапазон напряжения от 1,25 В до 25 В, он отвечает потребностям как устройств с батареи, так и систем питания.В этой статье будут изучены ключевые особенности MIC29302WU, его приложения, технические спецификации и многое другое.Вы узнаете, как этот универсальный компонент может улучшить ваши проекты, сохраняя при этом эффективность и стабильность.

Каталог

1. Обзор MIC29302WU
2. Ключевые особенности MIC29302WU
3. Технические характеристики MIC29302WU
4. Диаграмма распиновки для MIC29302WU
5. Применение MIC29302WU
6. Модели CAD для MIC29302WU
7. Альтернативы MIC29302WU
8. Информация о производителе для MIC29302WU
9. Сопоставимые части с MIC29302WU

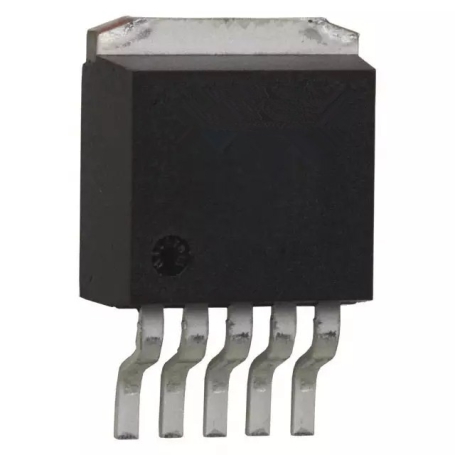

MIC29302WU

Обзор MIC29302WU

Технология микрочипа MIC29302WU выделяется как высокопрочный регулятор напряжения.Он способен доставлять до 3А выходного тока, предлагая регулируемое выходное напряжение в диапазоне от 1,25 В до 25 В.Эта гибкость делает его подходящим для различных применений, от устройств с батарейным питанием до регуляторов.Одной из заметных особенностей является использование запатентованного процесса Super βeta PNP® с элементом PNP Pass.Эта конструкция помогает достичь низкого выпадающего напряжения 450 мВ при полной нагрузке и сохраняет низкий уровень заземления.Также включена функция выключения, что позволяет вам отключить регулятор, используя логический сигнал, когда это не нужно.Доступный в пакете TO-263-5, MIC29302WU работает эффективно в широком температурном диапазоне от -40 ° C до +125 ° C, что делает его твердым выбором для применений, которые требуют надежной производительности в сложных средах.

Ключевые особенности MIC29302WU

Высшая тока

MIC29302WU превосходит свою способность доставлять высокий выходной ток до 3А.Это делает его подходящим для приложений, которые требуют значительной мощности, гарантируя, что ваши устройства работают плавно и эффективно в требовательных условиях.

Высокая точность

Вы можете положиться на точность MIC29302WU.Он поддерживает точное выходное напряжение, которое имеет решающее значение для устройств, которые зависят от стабильной мощности.Эта функция помогает предотвратить колебания, которые могут повлиять на производительность ваших приложений.

Минимальное напряжение отсева

При низком напряжении отсева всего 450 мВ при полной нагрузке, MIC29302WU позволяет эффективно использовать мощность.Эта функция гарантирует, что регулятор сохраняет свое выходное напряжение, даже когда входное напряжение находится близко к желаемому выходному уровню.Это повышает срок службы батареи и общую эффективность.

Минимальный основной ток

MIC29302WU предназначен для работы с минимальным основным током.Это означает, что он потребляет меньше энергии от источника ввода, что делает его энергоэффективным вариантом для ваших проектов.Меньший основной ток может привести к улучшению общей производительности системы.

100% гарантировал толерантность

Вы можете ожидать 100% гарантированного толерантности с MIC29302WU.Эта функция гарантирует, что выходное напряжение остается в указанном диапазоне, что жизненно важно для поддержания надежности ваших электронных устройств.

Программируемый положительный регулятор LDO

MIC29302WU служит программируемым положительным регулятором LDO, что дает вам гибкость в настройке выходного напряжения для удовлетворения ваших конкретных потребностей.Эта адаптивность делает его ценным компонентом для различных приложений.

PSSO5 Logic Level On/OFF Control

Этот регулятор включает в себя управление логическим уровнем PSSO5 для биполярных применений.Эта функция позволяет легко управлять энергопотреблением, включив или выключив регулятор по мере необходимости, добавляя удобство к вашему дизайну.

Функциональность флага ошибки

Флаг ошибки указывает, когда выходное напряжение не соответствует соответствию.Эта функция предоставляет вам четкий сигнал, что позволяет быстро устранение неполадок и обеспечение функционирования ваших устройств.

Широкий диапазон рабочей температуры

MIC29302WU работает эффективно в широком диапазоне температуры от -40 ° C до +125 ° C.Эта универсальность делает его подходящим для ряда сред, обеспечивая надежную производительность независимо от колебаний температуры.

Технические характеристики MIC29302WU

Технические характеристики, атрибуты, параметры и сопоставимые части, связанные с технологией Microchip MIC29302WU.

Тип Параметр
Время выполнения завода 7 недель
Устанавливать Поверхностное крепление
Монтажный тип Поверхностное крепление
Пакет / корпус TO-263-6, D2PAK (5 LEADS + TAB), TO-263BA
Количество булавок 5
Пакет устройства поставщика До 263-5
Рабочая температура -40 ° C до 125 ° C.
Упаковка Трубка
Опубликовано 1999
Статус частично Активный
Уровень чувствительности влаги (MSL) 3 (168 часов)
Максимальная рабочая температура 125 ° C.
МИН рабочая температура -40 ° C.
Базовый номер детали MIC29302
Количество выходов 1
Напряжение - вход (макс) 26 В
Выходное напряжение 12 В
Вывод типа Регулируемый
Максимальный выходной ток 3A
Полярность Положительный
Выходная конфигурация Положительный
Крыжительный ток 35 мА
Функции управления Давать возможность
Точность 1%
Максимальное выходное напряжение 25 В
Напряжение - выход (мин/фиксирован) 1,25 В.
Количество регуляторов 1
Мин входное напряжение 2,5 В.
Особенности защиты
Над током, выше температуры, обратной полярности, переходного напряжения
Отступие напряжения (макс) 0,6 В @ 3A
Максимальное входное напряжение 26 В
Справочное напряжение 1,24 В.
Отметное напряжение 370 мВ
Мин выходной напряжение 1,27 В.
Входной смещение ток 40На
Точность выходного напряжения 1%
Высота 4,59 мм
Длина 10,67 мм
Ширина 9,17 мм
Достичь SVHC Нет SVHC
Радиационное упрочнение Нет
Статус ROHS ROHS3 соответствует
Свободно привести Свободно привести

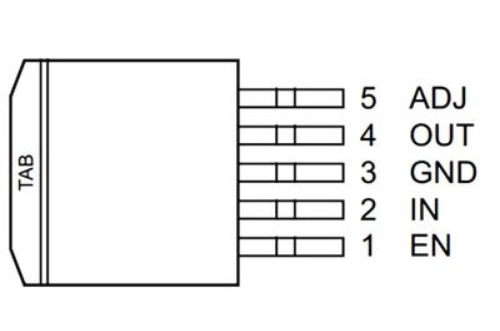

Диаграмма распиновки для MIC29302WU

MIC29302WU Pinout


Применение MIC29302WU

Устройства с батарейным питанием

MIC29302WU является отличным выбором для устройств с батарейным питанием.Он может обеспечить стабильное и регулируемое выходное напряжение для ноутбуков, камер, телефонов и аналогичных устройств.Минимизируя распределительное напряжение и ток заземления, это помогает продлить срок службы батареи, позволяя вам использовать свои устройства дольше между зарядами.

Пост -регуляторы

Вы можете использовать MIC29302WU в качестве пост -регулятора для переключения источников питания, таких как преобразователи BUCK, преобразователи BOOST или преобразователи обработки.Он повышает точность выходного напряжения и отклонение пульсации за счет фильтрации шума переключения.Такое улучшение производительности помогает обеспечить надежно работать ваши устройства при различных нагрузках.

Распределенные энергосистемы

В распределенных энергетических системах MIC29302WU действует как регулятор точки нагрузки.Он может эффективно регулировать мощность для серверов, маршрутизаторов или телекоммуникационного оборудования.Это локальное регулирование гарантирует, что каждая нагрузка получает необходимую мощность с высокой эффективностью и быстрым переходным откликом, способствуя общей стабильности вашей системы.

Модели CAD для MIC29302WU

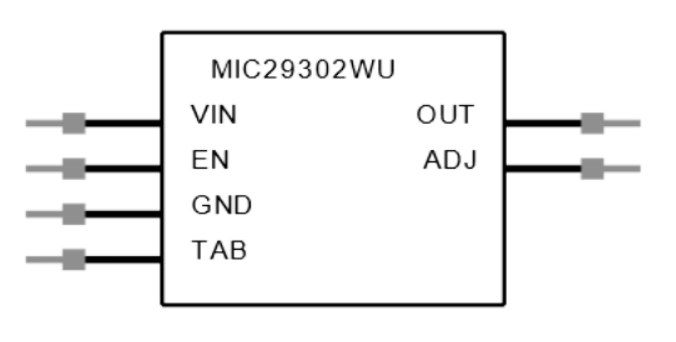

MIC29302WU Символ

 MIC29302WU Symbol

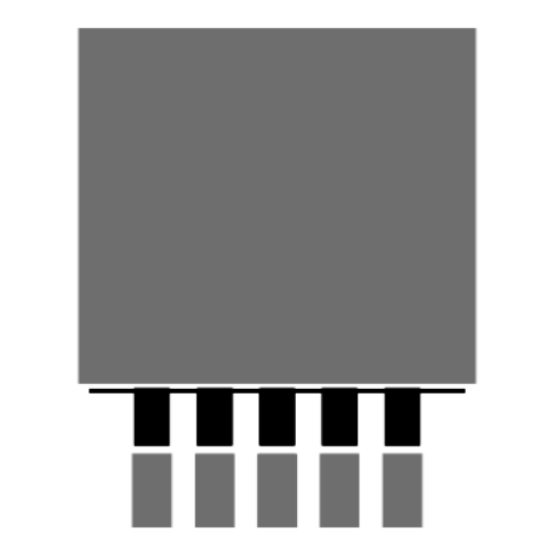

MIC29302WU След

MIC29302WU Footprint

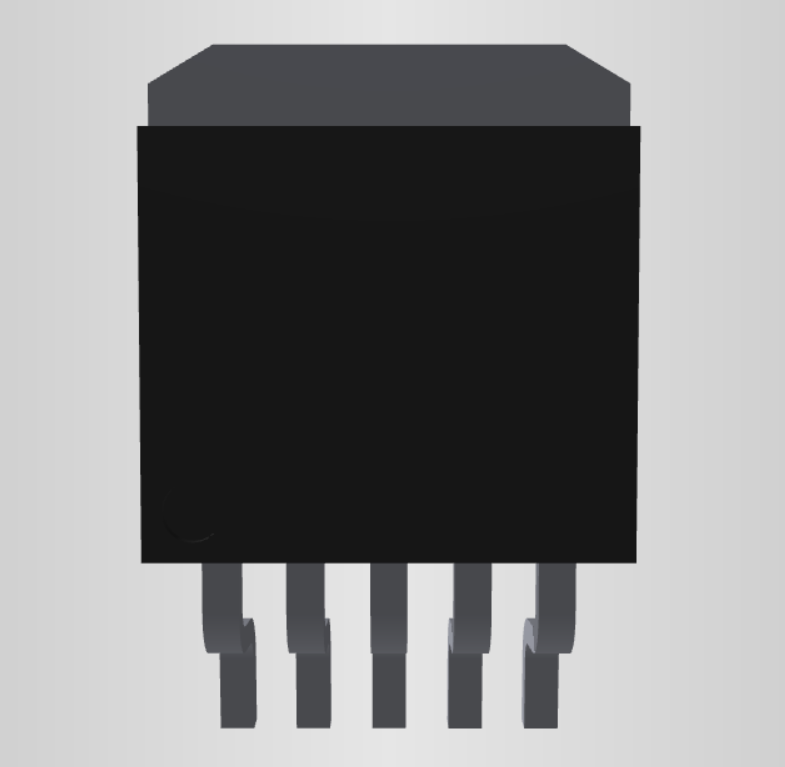

MIC29302WU 3D модель

 MIC29302WU 3D Model

Альтернативы MIC29302WU

Номер части Описание Производитель
MIC29302WU-TR 1,25 V-25V Регулируемый положительный регулятор LDO, выпадение 0,6 В, PSSO5 Microchip Technology Inc.
MIC29303, но р Регулируемый положительный регулятор LDO, 1,25 В мин, максимум 25 В, 0,6 В, биполярный, PSSO5, TO-263, D2PAK-5 Micrel Inc.
MIC29303WU-TR 1,25 V-25V Регулируемый положительный регулятор LDO, выпадение 0,6 В, PSSO5 Microchip Technology Inc.
MIC29303BU Регулируемый положительный регулятор LDO, 1,25 В мин, максимум 25 В, 0,6 В, биполярный, PSSO5, TO-263, D2PAK-5 Microchip Technology Inc.
MIC29302BUT & R. Регулируемый положительный регулятор LDO, 1,25 В мин, максимум 25 В, 0,6 В, биполярный, PSSO5, TO-263, D2PAK-5 Micrel Inc.
MIC29302BU Регулируемый положительный регулятор LDO, 1,25 В мин, максимум 25 В, 0,6 В, биполярный, PSSO5, TO-263, D2PAK-5 Micrel Inc.
MIC29302BUT & R. Регулируемый положительный регулятор LDO, 1,25 В мин, максимум 25 В, 0,6 В, биполярный, PSSO5, TO-263, D2PAK-5 Microchip Technology Inc.
MIC29302WU Регулируемый положительный регулятор LDO Rochester Electronics LLC
MIC29303WU 1,25 V-25V Регулируемый положительный регулятор LDO, выпадение 0,6 В, PSSO5 Microchip Technology Inc.

Информация о производителе для MIC29302WU

Microchip Technology Incorporated-известная американская компания, которая фокусируется на производстве интегрированных схем.Они специализируются на различных продуктах, включая микроконтроллеры, устройства смешанного сигнала и аналоговые устройства.С их широким спектром предложений, которые включают линейные, интерфейсные и беспроводные продукты, технология Microchip поддерживает различные приложения.Их микроконтроллеры, такие как PIC, DSPIC, AVR и SAM, обычно используются в разных отраслях.Кроме того, они предоставляют последовательные устройства EEPROM и SRAM, а также встроенные устройства безопасности и радиочастоты (РФ).

Сопоставимые части с MIC29302WU

Три компонента, перечисленные на правых, имеют аналогичные спецификации с технологией Microchip MIC29302WU.

Номер части MIC29302WU LP3856ESX-2,5 LP38501TSX-ADJ-NOPB LP38859SX-1.2
Производитель Технология микрочипа Техасские инструменты Техасские инструменты Техасские инструменты
Пакет / корпус TO-263-6, D2PAK (5 LEADS + TAB), TO-263BA TO-263-6, D2PAK (5 LEADS + TAB), TO-263BA TO-263-6, D2PAK (5 LEADS + TAB), TO-263BA TO-263-6, D2PAK (5 LEADS + TAB), TO-263BA
Количество булавок 5 5 5 5
Количество выходов 1 1 1 1
Максимальный выходной ток 3A 3A 3A 3A
Мин входное напряжение 2,5 В. 2,7 В. 1,15 В. 2,5 В.
Максимальное входное напряжение 26 В - - -
Напряжение - вход (макс) 26 В 5,5 В. 5,5 В. 7 В
Мин выходной напряжение 1,27 В. 600 мВ 1,2 В. 2,5 В.
Выходное напряжение 12 В 5 В 1,2 В. 2,5 В.
Максимальное выходное напряжение 25 В 5 В - -
Напряжение - выход (макс) 25 В 5 В - -
Точность 1% 3,50% 1% 1,50%
Посмотреть сравнение MIC29302WU против LP3856ESX-2,5 MIC29302WU против LP38501TSX-ADJ/NOPB MIC29302WU против LP38859SX-1.2

DataSheet PDF

MIC29302WU DATHASHE:

MIC29302WU.PDF

MIC29302WU-TR DATASHET:

MIC29303WU-TR.PDF

MIC29303WU-TR DATASHET:

MIC29303WU-TR.PDF

MIC29303WU DATHASHE:

MIC29303WU.PDF

LP3856ESX-2.5 DataShing:

LP3856ESX-2.5.pdf






Часто задаваемые вопросы [FAQ]

1. Что такое MIC29302WU?

MIC29302WU - это регулятор напряжения, известный своей высокой пропускной способностью, точной мощностью и низкими характеристиками отсева.Он эффективно поддерживает стабильное напряжение с минимальным током заземления, как правило, от 12 мА при полной нагрузке.Эта производительность достигается с помощью уникальной технологии Super η PNP® от Micle и элемента PNP Pass, которые способствуют ее эффективной работе.

2. Что означает отсечение напряжения для MIC29302WU?

Напряжение отсева относится к минимальной разнице, необходимой между входным и выходным напряжением для правильной функции регулятора.Для MIC29302WU типичное напряжение отсева составляет 450 мВ, когда оно находится под полной нагрузкой.Это означает, что входное напряжение должно превышать выходное напряжение как минимум на 450 мВ, чтобы гарантировать, что регулятор может постоянно обеспечивать желаемое напряжение.

3. Сколько основного тока использует MIC29302WU?

Ток заземления - это поток тока от входа к заземлению регулятора.MIC29302WU предназначен для использования очень низкого тока заземления, который составляет около 12 мА при полной нагрузке.Это низкое потребление помогает повысить общую эффективность, что позволяет регулятору получать меньше мощности из входного источника при сохранении производительности.
