Конечное руководство по пониманию акселерометра MMA8452QR1

А MMA8452QR1 является очень универсальным, трехсторонним акселерометром, который выделяется его точностью и адаптивностью в различных приложениях.В этой статье рассматриваются свои ключевые функции, преимущества и варианты интеграции, предоставляя представление о том, как это устройство повышает производительность в потребительской электронике, автомобильных системах и носимых технологиях.От обнаружения движения до оптимизации пользовательского опыта, MMA8452QR1 предлагает замечательные функциональные возможности в компактной форме, что делает его важным компонентом в современных технологиях.

Каталог

Что такое акселерометр?

Акселерометр измеряет ускорение, оказываемое на объект, предоставляя данные об изменениях его скорости и ориентации.Почему это так точнее?Ответ заключается в его конструкции, которая объединяет несколько ключевых компонентов: опорная структура, пружинный механизм, масса обнаружения, потенциометр, демпфер и защитное корпус.Эти элементы в совокупности позволяют устройству предложить всестороннее представление о состоянии движения объекта.

Понимание взаимодействия между компонентами акселерометра необходимо для того, чтобы понять его функциональность.Структура поддержки стабилизирует устройство.Пружинный механизм реагирует на усилия ускорения, переводя движение в измеримые данные.Масса обнаружения, часто называемая сейсмической массой, играет ключевую роль, реагируя на прикладные силы, вытесняя относительно структуры поддержки и обеспечивая измерение ускорения.

Вы когда -нибудь задумывались, как эти компоненты взаимодействуют в различных условиях?Например, механизм демпфирования контролирует колебания, обеспечивая точность собранных данных.

Исторически, акселерометры были важны при измерении перегрузки самолетов, демонстрируя их раннюю полезность в мониторинге динамических систем.Через некоторое время:

• В системах безопасности автомобилей они обнаруживают воздействие на столкновение для развертывания подушек безопасности.

• В потребительской электронике они чувствуют изменения ориентации экрана.

• Они также поддерживают навигацию пользовательского интерфейса.

Понимание MMA8452QR1

MMA8452QR1 представляет собой низкомопроизводительный, интеллектуальный, трех осевой акселерометр с 12-битным разрешением.Благодаря программируемым пользователям опций и двум штифтам прерывания это повышает эффективность электроэнергии за счет снижения необходимости непрерывного опроса данных.Пользователи могут выбрать полномасштабные диапазоны ± 2G, ± 4G или ± 8G и получить либо фильтрованные, либо нефильтрованные данные в реальном времени.Встроенные функции позволяют чипу генерировать сигналы пробуждения, что позволяет эффективно мониторинг события во время режимов с низким энергопотреблением.

Универсальная функциональность и приложения

MMA8452QR1 предлагает больше, чем просто базовое измерение ускорения.Его программируемые пользователи параметры и два штифта прерывания делают его подходящим для различных приложений.

Носимые технологии

В технологии носимых технологий его низкое энергопотребление необходимо для продления срока службы батареи.Можем ли мы представить себе умное устройство, которое нужно заряжать каждый час?Абсолютно нет.Особенности пробуждения гарантируют, что устройство остается реагирующим без чрезмерного истощения энергии.

Автомобильные системы

В автомобильных системах акселерометр помогает в системах обнаружения столкновений и динамического управления, предоставляя надежные данные в реальном времени.Как это удается обеспечить такую ​​надежность?Это связано с его усовершенствованными встроенными функциями, которые предоставляют точные и своевременные данные.

Реализации и преимущества

Мобильные телефоны полагаются на акселерометры, такие как MMA8452QR1 для определения ориентации и распознавания жестов.В логистике этот датчик может контролировать обработку чувствительных поставки, снижая риск повреждения.Промышленное оборудование получает выгоду от точных возможностей обнаружения наклона и движения, повышая как безопасность, так и производительность.

- Мобильные устройства: определение ориентации и распознавание жестов.

- Логистика: мониторинг обработки чувствительных поставки.

- Промышленное механизм: повышение эксплуатационной безопасности и производительности.

Расширяемые и совместимые модели

MMA8450QT и MMA8450QR1

MMA8450QT предлагает аналогичные функции, но с некоторыми различиями в разрешении и энергопотреблении.Когда более высокое разрешение не является критическим, но эффективность затрат и энергоэффективности, эта модель служит жизнеспособной альтернативой.MMA8450QR1, с другой стороны, обеспечивает дополнительную надежность для более требовательных сред.

Какие сценарии делают MMA8450QT лучшим вариантом?Чувствительные к затраты и эффективные приложения могут предпочесть эту модель другим.

MMA8452QT

MMA8452QT сохраняет все функции MMA8452QR1, но доступен в другом пакете, который может быть предпочтительнее для конкретных конструкций из -за соображений размера или совместимости.

Совместимость с различными дизайнами имеет значение?Безусловно, правильная модель в значительной степени зависит от предполагаемого применения и конкретных критериев окружающей среды и эффективности.

MMA8452QR1 и его альтернативные модели предлагают существенные преимущества в широком спектре приложений.Понимание и выбор соответствующих моделей оптимизирует производительность и эффективность как в потребительском, так и в промышленном контексте.

Эти функции гарантируют, что пользователи могут избирательно адаптировать акселерометр для удовлетворения своих точных потребностей, тем самым максимизируя его полезность и эффективность.

Как работает MMA8452QR1?

MMA8452QR1 работает, обнаруживая изменения в емкости, принцип, основанный на основной физике.Как именно сдвиг в емкости количественно определяет движение?Когда ускорение действует на датчик, оно заставляет массу внутри устройства сдвигаться относительно фиксированного электрода.Этот сдвиг изменяет емкость между тарелками.Измеряя это изменение, датчик определяет величину и направление ускорения.

Механизмы изменения емкости

Центральный механизм заключается в измерении дифференциальной емкости.По мере движения массы расстояние и перекрытие между пластинами варьируются, что приводит к изменениям значений емкости.Эти изменения затем преобразуются в электрические сигналы, которые интерпретируются микроконтроллером датчика.Микроконтроллер обрабатывает эти сигналы, позволяя датчику предоставлять точные данные ускорения.

Почему точные данные важны?Рассмотрим замечательные приложения в повседневных технологиях:

• В мобильных телефонах это улучшает удобство использования, позволяя таким функциям, как автоматическая резация экрана.

• В автомобильных подушках безопасности, где своевременные и точные измерения ускорения могут быть спасательными.

Каждое приложение опирается на способность датчика точно интерпретировать изменения емкости для предоставления надежных данных.

Калибровка и точность

Калибровка имеет первостепенное значение в производительности датчика.Правильная калибровка гарантирует, что датчик обеспечивает точные и последовательные показания в разных условиях.Этот процесс включает в себя настройку эталонных точек и настройку ответа датчика на различные известные ускорения.Точная настройка этих параметров может значительно повысить точность и надежность датчика.

Что если калибровочные параметры выключены?Это может привести к введению в заблуждение данных, тем самым влияя на производительность устройства, в котором интегрирован датчик.

Расширенные приложения

С более широкой точки зрения способность MMA8452QR1 преобразовать механическое движение в электронные сигналы подчеркивает свой потенциал в продвинутых приложениях.Например, в робототехнических и носимых технологиях точные возможности чувствительности MMA8452QR1 могут значительно улучшить реагирование на систему и пользовательский опыт.

Зачем беспокоиться о расширенных способностях чувствительности?Это подчеркивает важность интеграции таких датчиков в передовые технологические решения для расширенных функций и взаимодействия с пользователем.

Благодаря тщательному дизайну и надежным алгоритмам, MMA8452QR1 иллюстрирует, как продвинутая технология датчиков может быть эффективно использована для обнаружения и измерения мельчайших изменений в движении.Этот вид инноваций имеет важное значение для современных электронных устройств, удовлетворяющих постоянно развивающиеся требования как разработчиков, так и конечных пользователей.

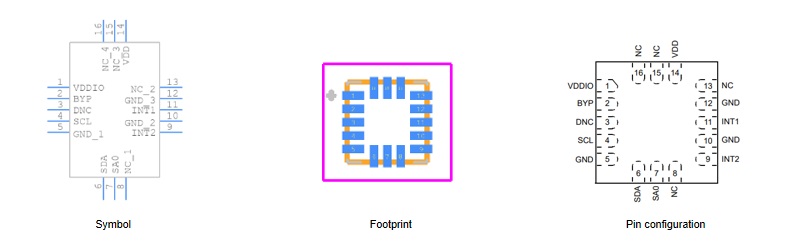

Символ, след и расположение булавки

Датчик MMA8452QR1, настроенный с 16 контактами, направлен на легко интегрировать в различные электронные системы.Давайте углубимся в подробное исследование его функциональности.

Мощность и наземные булавки

MMA8452QR1 предписывает подключения как к мощности, так и на землю для ее работы.

- PIN 1 (vddio): Какое конкретное напряжение должно быть поставлено в ввод/вывод?Этот вывод обеспечивает напряжение мощности ввода/вывода, а поддержание стабильных уровней обеспечивает надежную производительность датчика.

- PIN 5 (GND), PIN 10 (GND), PIN 12 (GND): эти штифты заземления предлагают общий возвратный путь для цепи, что важно для поддержки целостности сигнала.

Коммуникационные контакты

Датчик включает в себя несколько выделенных контактов для взаимодействия с другими устройствами.

- PIN 4 (SCL): Хотите понять о специфике линии часов?Это серийная часовая линия для интерфейса связи I²C.Правильные резисторы подтягивания жизненно важны для надежной связи.

- PIN 6 (SDA): обеспокоен надежностью линии данных?Этот вывод является последовательной линией данных для интерфейса I²C.Обеспечение целостности сигнала требует тщательных методов маршрутизации трассировки.

- PIN 7 (SA0): это устанавливает наименее значительный бит адреса I²C, обеспечивая гибкость в адресации устройства.

Прерывать и контролировать булавки

Для задач, нуждающихся в немедленных ответах на события, эти выводы оказываются важными.

- PIN 9 (Int2): этот настраиваемый штифт прерывания может сигнализировать о различных событиях, таких как обнаружение движения.Может ли это улучшить точность обработки событий в дизайне?

- PIN 11 (Int1): еще один вывод прерывания, Int1, позволяет дифференцировать обработку множественных источников прерывания.

Разное и не подключаемые булавки

Поиск роли не подключаемых контактов значительно помогает дизайну печатных плат.

- PIN 2 (BYP): этот вывод обычно используется для обходных конденсаторов, помогая в стабилизации питания.Почему здесь могут обходить конденсаторы?

- PIN 3 (DNC), PIN 8 (NC), PIN 13 (NC), PIN 15 (NC), PIN 16 (NC): эти контакты не подключены внутренне и могут быть использованы для удобства маршрутизации или левой.

Общая мощная штифт

Основной штифт питания играет интересную роль.

- PIN 14 (VDD): Может ли чистота производительности датчика напряжения питания?Этот штифт обеспечивает датчик напряжения ядра на датчик с поддержанием чистого снабжения, необходимого для оптимальной функциональности.

Наличие комплексного понимания функции каждого PIN-кода может значительно упростить реализацию и устранение неполадок в реальных приложениях.

Причины выбора акселерометра MMA8452QR1

Сильное вмешательство сопротивления

MMA8452QR1 отмечается своим сильным сопротивлением помех.Это означает, что он сохраняет точность, даже при воздействии электромагнитных или механических нарушений - что -то, что довольно интригует.Как это достигает такой устойчивости в сложных условиях?По сути, его дизайн оптимизирует целостность данных в склонных к шуму.Рассмотрим промышленную обстановку, где электромагнитные поля безудержны;Способность датчика предлагать точные показания становится довольно очаровательной.

Удобный цифровой интерфейс

Показывая сложный цифровой интерфейс, поддерживающий как протоколы I²C, так и SPI, MMA8452QR1 становится союзником инженера путем ослабления интеграции в различные системы.Этот атрибут упрощает процедуры проектирования, экономия как время, так и ресурсы во время разработки аппаратного и программного обеспечения.Инженеры считают эту гибкость особенно привлекательной.Может ли это ускорить инновации на нескольких платформах?Это, безусловно, открывает двери для оптимизированной и эффективной реализации.

Точные измерения ускорения

Точное измерение ускорения очень важно для многочисленных применений.MMA8452QR1 сияет здесь с его высокими возможностями, что делает его надежным для распознавания осанки смартфона, где точные данные наклона и ориентации являются незаменимыми.Какое влияние на промышленные применения?В мониторинге машин и вибрации оборудования точность датчика резко повышает графики технического обслуживания и эффективность работы.Как будто датчик предвидит потребности пользователя, обеспечивая непревзойденную точность.

Алгоритм усовершенствованного обнаружения движения

Этот датчик, оснащенный расширенным алгоритмом обнаружения движения, превосходен в мониторинге в реальном времени.Эта функция чрезвычайно полезна в устройствах отслеживания здоровья, обеспечивая постоянный надзор за физической активностью и движением - вызывает бесценную информацию о здоровье.Кроме того, в устройствах, чувствительных к движению и приложениям управления осанкой, возможности обнаружения и реакции датчика в реальном времени значительно повышают пользовательский опыт и реагирование системы.Как это влияет на ежедневное использование?Пользователи находят свои взаимодействия заметно улучшенными и интуитивно понятными.

Поля применения MMA8452QR1

Медицинские устройства

MMA8452QR1 имеет важное значение в мире медицинских устройств, особенно для мониторинга активности пациентов.Отслеживая движения, медицинские работники могут оценить восстановление пациентов и эффективно настроить программы реабилитации.Эта технология помогает в раннем обнаружении аномальных моделей, способствуя упреждающему управлению здоровьем.

Есть ли новая граница в дистанционном мониторинге здравоохранения?В быстро развивающемся мире, где дистанционный мониторинг здравоохранения приобретает все большее значение, применение MMA8452QR1 обеспечивает передачу данных в режиме реального времени, обеспечивая непрерывное надзор за пациентами и предоставляя душевное спокойствие как пациентам, так и лицам, осуществляющим уход.

Игровые контроллеры

В интерактивных играх MMA8452QR1 резко усиливает погружение за счет точного обнаружения движений игроков.Эта сенсорная технология превращает физические действия в цифровые ответы, обеспечивая беспрепятственный игровой опыт.Будь то моделирование качания в гольф или боксерского удара, точное обнаружение движения обогащает реализм и уровни взаимодействия.

Какие будущие достижения могут еще больше поднять эту технологию?Непрерывные достижения в этой области раздвигают границы виртуальной реальности и дополненной реальности, используя такие датчики для более естественных и интуитивных взаимодействий с пользователями, по -настоящему, преобразуя игровой ландшафт.

Промышленная автоматизация

В рамках промышленной автоматизации MMA8452QR1 играет важную роль для мониторинга здоровья машин.Он идентифицирует вибрации и наклоны, которые являются ранними показателями механических проблем.Своевременное обнаружение этих отклонений может предотвратить дорогостоящее время простоя и продлить срок службы машины.

Интегрируя эти датчики в автоматизированные системы управления, отрасли могут сместиться в направлении стратегий обслуживания прогнозирования, снизить неожиданные сбои и повысить эксплуатационную эффективность.Такой профилактический подход не только сохраняет ресурсы, но и обеспечивает более безопасную рабочую среду.

Дроны и роботы

Для беспилотников и роботизированных систем MMA8452QR1 жизненно важен при управлении движением и навигацией.Точное измерение ускорения обеспечивает точные маневрирование и стабильные пути полета, что имеет важное значение в сложных средах, где гибкость и надежность имеют первостепенное значение.

Как эта технология способствует инновациям в различных областях?Интеграция таких датчиков продвигает достижения в области автономных технологий, способствуя инновациям в многочисленных областях, включая услуги доставки, наблюдение и роботизированную помощь, в конечном итоге раздвигая границы того, чего могут достичь эти технологии.

Спортивное отслеживание

Энтузиасты спорта и профессионалы получают значительные преимущества от MMA8452QR1 в отслеживании физических нагрузок.Записывая метрики, такие как шаги, расстояния и интенсивность упражнений, это облегчает анализ и улучшение эффективности.Носимые устройства, оснащенные этим датчиком, обеспечивают понимание, которое когда -то было ограничено специализированным оборудованием, демократизирующим доступ к подробным данным о фитнесе.

Может ли эта демократизация способствовать более широкой пользе для здоровья в обществе?Это может революционизировать схемы обучения и вдохновить более активный образ жизни, предоставляя действенную обратную связь, потенциально приводя к более здоровому обществу в целом.

Автомобильные системы безопасности

В системах безопасности автомобилей MMA8452QR1 играет важную роль в обнаружении таких событий, как столкновения или внезапные изменения скорости.Эти датчики могут вызвать необходимые функции безопасности, такие как развертывание подушек безопасности, тем самым повышая защиту пассажиров автомобилей.

Помимо реакции на столкновение, как эти датчики могут способствовать будущим технологиям вождения?Они поддерживают разработку передовых систем помощи водителям (ADAS), которые направлены на предотвращение несчастных случаев.Непрерывная уточнение этих датчиков выравнивается с более широким видением достижения более безопасной и более автономной транспортной технологии.

Подключение MMA8452QR1 к другим устройствам

Успешная интеграция датчика MMA8452QR1 с дополнительными устройствами влечет за собой тщательное рассмотрение нескольких ключевых факторов.Прежде чем что -либо еще, важно связать питание питания с надежным напряжением питания, которое попадает в диапазон от 1,95 до 3,6 В.Это гарантирует, что датчик работает в пределах предполагаемого спектра напряжения, тем самым сводя к минимуму риск неисправности и повышая точность данных.

Обеспечение стабильности мощности

Подключите питание к стабильному питанию.Почему стабильная мощность имеет решающее значение для производительности датчика MMA8452QR1?Надежность и точность датчика зависит от этой стабильности.Использование регулируемого источника питания может смягчить колебания напряжения, которые, если их не оставить неконтролируемым, часто приводят к несоответствиям в показаниях датчиков.Практические эксперименты в различных проектах по электронике подчеркивают роль стабильности напряжения в достижении без ошибок данных, демонстрируя, как хорошо регулируемый источник может иметь все значение.

Подключение контактов цифровых выходных данных

Далее, интерфейс цифровые выводы вывода данных с портами основного процессора.Но как обеспечить безупречную настройку?Правильная конфигурация этих соединений необходима - здесь могут привести к неточной передаче данных или даже потере данных.Проверка непрерывности и использование подходящих разъемов, которые поддерживают целостность сигнала, требуются шаги.Правильные методы подключения способствуют бесшовному считке данных датчиков процессором.

Использование контактов прерываний для встроенных функций

Используйте штифты прерывания, чтобы использовать встроенные функции датчика, такие как обнаружение движения или готовые к данным оповещения.Как прерывание булавки способствуют эффективности системы?Они сохраняют обработку мощности, разбудив процессор только при необходимости.В реальных приложениях, особенно с устройствами с батареи, использование прерываний может оптимизировать энергопотребление и улучшить реакцию системы.

Синхронизация с источником часов

При необходимости подключите штифты ввода тактового ввода к совместимому источнику часов.Почему синхронизация часов важна?Он выравнивает операции датчика с основной системой, обеспечивая постоянное и точное время.Критические приложения подчеркивают влияние точного источника часов на производительность и надежность выходов датчиков.Синхронизированный источник часов может иметь заметную разницу в точности данных.

Следующие детали данных

Наконец, придерживайтесь подробных инструкций и спецификаций, представленных в таблице данных во время процесса конфигурации.Зачем консультировать таблицу данных?Это сокровищница важнейшей информации для достижения точного вывода данных и проблем с устранением неполадок.После подтвержденных конфигураций в таблице данных гарантирует, что датчик функционирует с полным потенциалом, одновременно оптимизируя общую производительность системы.

Тщательно учитывая эти факторы, вы можете достичь надежной и надежной интеграции датчика MMA8452QR1 в их системы.Этот комплексный подход облегчает точное сборы данных и эффективную работу, повышая общую полезность технологической установки.

Технические параметры MMA8452QR1

Атрибут продукта	Значение атрибута
Производитель	Nxp
Пакет / корпус	QFN-16
Упаковка	Лента и катушка
Длина упаковки	3 мм
Ширина упаковки	3 мм
Высота упаковки	0,95 мм (макс)
Напряжение снабжения	1,95 В ~ 3,6 В
Рабочая температура	-40 ° C ~ 85 ° C.
Эксплуатационный ток снабжения	165 UA
Монтажный стиль	SMD/SMT
Статус частично	Устаревший
Подсчет штифтов	16
Категория продукта	Акселерометры

Анализ эффективности MMA8452QR1

Метрики производительности для датчика MMA8452QR1 можно тщательно изучить путем изучения следующих важных параметров:

Чувствительность по осевой осевой

Чтобы измерить, насколько точно выход датчика реагирует, когда возбуждение возникает вдоль нечувствительных осей, проводят тесты чувствительности к поперечной осевой осевой.Эти тесты показывают реакцию датчика на входы с указаний, отличных от первичной оси измерения.Практические приложения требуют, чтобы датчик дифференцировал первичные направленные входы от не осевых движений.Какую роль это играет?Повышение этой возможности повышает надежность показаний датчиков в сложных средах, обеспечивая точную производительность.

Скорость ответа

Оценка скорости отклика датчика включает в себя определение продолжительности, которую устройство принимает, чтобы отразить изменения в движении.Для приложений обработки данных в реальном времени, таких как мобильные устройства, быстрое обнаружение изменений ориентации имеет решающее значение для эффективных взаимодействий пользовательского интерфейса.Понимая и уточнивая время отклика, общая производительность устройства и пользовательский опыт могут быть заметно улучшены.

Линейность

Линейность относится к точности корреляции между выходом датчика и входом во всем его рабочем диапазоне.Построив кривые ввода-вывода, мы можем оценить, предоставляет ли датчик пропорциональный отклик в своем указанном диапазоне.В таких приложениях, как игровые контроллеры и навигационные системы, точный и предсказуемый перевод движения имеет первостепенное значение для оптимальной функциональности, обеспечивая беспрепятственный пользовательский опыт.

Повторяемость и последовательность

Этот параметр измеряет способность датчика доставлять один и тот же выход в идентичных условиях в нескольких испытаниях.Но что могут указывать несовместимые результаты?Варианты выходов датчиков во время повторных тестов в тех же условиях могут сигнализировать о несоответствиях, которые могут повлиять на производительность в критических приложениях.Обеспечение высокой повторяемости и согласованности важно в таких секторах, как медицинская диагностика, где надежные данные необходимы для точных результатов.

Температурная стабильность

Стабильность температуры оценивается путем изучения частоты ошибок датчика при разных температурах.Как изменение тепловых условий влияет на производительность?Для устройств, используемых в различных средах, необходимо понимание этих колебаний.Например, в автомобильных приложениях датчики должны поддерживать точность в течение экстремальных температурных диапазонов.Эффективные методы тепловой компенсации могут повысить долговечность и надежность датчика, что необходимо в этих требовательных контекстах.

Точность и разрешение

Обеспечение точной производительности также требует исчерпывающего температурного тестирования для оценки точности и разрешения.Точность относится к тому, насколько близко показания датчика совпадают с фактическими значениями, в то время как разрешение является наименьшим изменением входного входа, которое может обнаружить датчик.Как эти факторы способствуют конкретным приложениям?Высокая точность и тонкое разрешение требуются для детального захвата движения, как видно из систем виртуальной реальности.

Часто задаваемые вопросы (часто задаваемые вопросы)

1. Каковы альтернативные модели MMA8452QR1?

Существует несколько альтернативных моделей, в том числе MMA8450QT, MMA8452QT, MMA8450QR1.Каждая модель предлагает аналогичную функциональность, но может поставляться с различными спецификациями или функциями, которые обслуживают различные приложения.Являются ли различия в спецификациях важными для конкретного использования, таких как промышленные и потребительские приложения?Не обязательно, но важно выбирать на основе точных требований вашего проекта.

2. Что такое MMA8452QR1?

MMA8452QR1 представляет собой усовершенствованный трехосевой акселерометр, предназначенный для измерения ускорения вдоль оси x, y и z.Его точность в обнаружении движения и сдвига ориентации делает его популярным выбором в различных технологических реализациях.Как это управляет такой точностью?Устройство использует специализированные датчики и алгоритмы для обеспечения точного обнаружения, что имеет решающее значение в приложениях, требующих высокой точной отслеживания движения.

3. Каков диапазон рабочих температур MMA8452QR1?

Это устройство эффективно функционирует в пределах температуры от -40 ° C до 85 ° C, что позволяет ему поддерживать производительность в спектре условий окружающей среды.Достаточно ли этого широкого диапазона для всех вариантов использования?Большинство приложений, как в помещении, так и на открытом воздухе, значительно выигрывают от этой универсальности, поддерживая надежное использование в различных климатах и ​​сложных условиях.

4. Каковы некоторые общие применения MMA8452QR1?

MMA8452QR1 широко используется в зондировании движения для различной потребительской электроники.Это необходимо для обнаружения ориентации в мобильных устройствах, позволяя функциям вращения экрана, мониторинг активности в фитнес -трекерах.Эти варианты использования используют свои возможности для предоставления данных в реальном времени, тем самым улучшая пользовательский опыт.Выполняется ли удобство использования за пределами повседневных приложений?Абсолютно.Его точные свойства определения движения делают его подходящим даже для специализированных полей, где точное обнаружение имеет первостепенное значение.
