MPX5010DP: разгона, функции и таблица данных

MPX5010DP-это современный датчик давления кремния, широко используемый в различных приложениях.Этот датчик сияет в сценариях с участием микроконтроллера или микропроцессора с входами/D, которые плавно адаптируются к различным системным требованиям.Отмеченная своей универсальностью и надежностью, MPX501010DP повышает точность измерения давления в нескольких системах.Когда мы углубимся в его возможности, мы рассмотрим его уникальные функции, обширные применения и передовую технологию, которая подкрепляет ее работу, что делает его ядро ​​в области передовых решений измерения давления.

Каталог

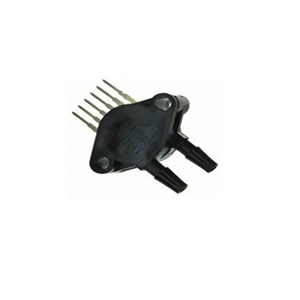

Что такое MPX5010DP?

А MPX5010DP является двойным датчиком давления кремния с двойным портом, размещенным в конфигурации 6-контактных SIP.Используя передовые технологии микрообрабатывания, тонкопленочную металлизацию и биполярную обработку, этот датчик обеспечивает точный аналоговый выход, непосредственно пропорциональный приложенному давлению.Его осевой порт предназначен для труб промышленного уровня, что делает его высоко подходящим для сценариев, требующих исключительной точности и надежной производительности.

Несколько компонентов отражают MPX5010DP в своих функциях.Части, такие как MPX5010GSX и MPX5010GP, от NXP USA Inc., демонстрируют идентичные характеристики.Они включают в себя стиль колючи, пакет модуля 6-SIP, диапазон рабочей температуры от 40 ° C до 125 ° C, а также рейтинг чувствительности 450 мВ/V.

MPX5010DP различает себя благодаря расширенной микрообрабатыванию и тонкопленочной металлизации.Точность измерения давления требуется для таких приложений, как медицинские устройства и промышленная автоматизация.Сложное строительство датчика гарантирует долговечность и стабильность в различных условиях, достигая идеальной сочетания технологий и практической полезности.

Надежный дизайн датчика повышает его полезность.Устойчивость к суровым факторам окружающей среды обеспечивает последовательные результаты в течение длительных периодов, подтвержденных его широко распространенным промышленным принятием.Акцент на прочную производительность приводит к минимальному обслуживанию и надежности эксплуатации, повышению долговечности системы и эффективности.

MPX5010DP Альтернативы

• MPX5010GSX

• MPX5010GP

• MPX5010GS

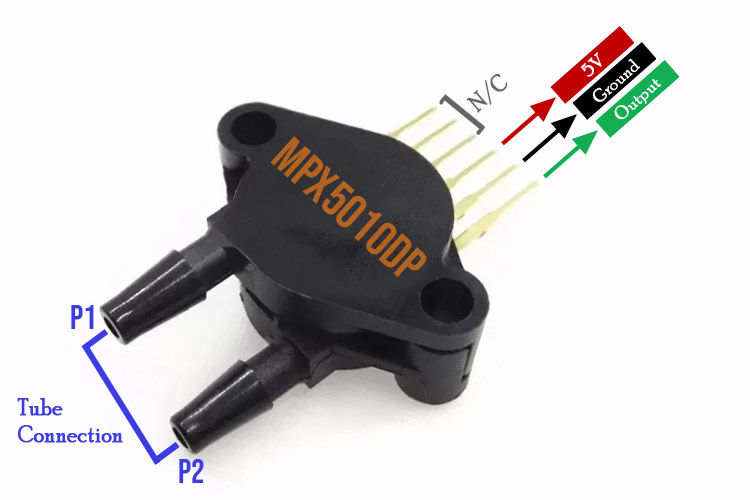

MPX501010DP Конфигурация PIN -конфигурации

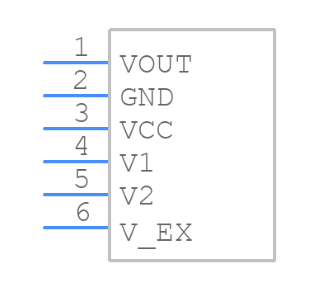

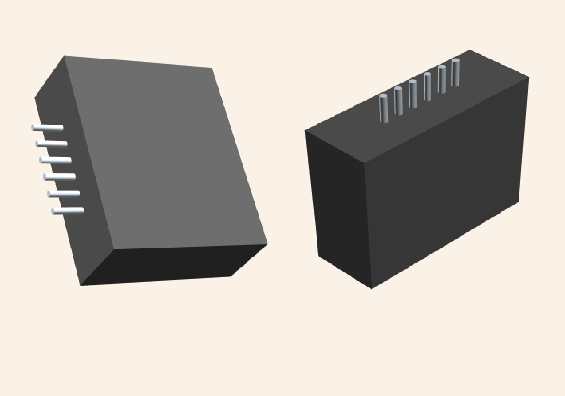

Символы MPX5010DP, следов и модели CAD

Особенности MPX5010DP

MPX5010DP выделяется несколькими функциями, которые делают его надежным компонентом в различных приложениях.Он сохраняет максимальную маржу ошибки в 5% в диапазоне температуры от 0 ° до 85 ° C, обеспечивая точность и надежность в условиях, способствующих точности.Его совместимость с микропроцессором или системами на основе микроконтроллеров обеспечивает бесшовную интеграцию в сложные электронные конструкции, повышая общую универсальность и эффективность.

Устойчивость температуры и долговечность

Устройство предназначено для компенсации температуры от -40 ° C до +125 ° C, обеспечивая постоянную производительность в широком диапазоне температур.Это очень полезно в средах, где колеблющиеся температуры в противном случае могут поставить под угрозу эффективность компонентов.Его прочный эпоксидный цельный и PPS (полифениленсульфидский) поверхностный пакет способствует его надежности, что делает его хорошо подходящим для требования промышленного и автомобильного применения.

Усовершенствованная сенсорная технология

Запатентованные датчики напряжения сдвига кремния, включенные в устройство, демонстрируют сложный подход к измерению давления.Эти датчики обеспечивают высокую точность и повторяемость, повышая надежную производительность MPX5010DP.Эта передовая технология выгодно в сценариях, где необходим тщательный мониторинг давления, например, в системах управления автомобильным двигателем и промышленного оборудования.

Универсальные конфигурации

MPX5010DP доступен как в дифференциальных, так и в типах датчиков, предлагая гибкость для различных потребностей применения.Дифференциальный тип, идеально подходит для систем, требующих точного измерения различий в давлении.Тип датчика, подходящий для применений, нуждающихся в абсолютном измерении давления.Кроме того, выбор между конфигурациями через сквозной или поверхностной монтивы увеличивает его адаптивность, обслуживая различные предпочтения в проектировании и процессы производства.

Технические характеристики MPX5010DP

Тип	Параметр
Время выполнения завода	12 недель
Пакет / корпус	6-SIP-модуль
Поверхностное крепление	НЕТ
Монтажная функция	Через крепление отверстия
Рабочая температура	-40 ° C ~ 125 ° C.
Ряд	MPX5010
Опубликовано	1998
Статус частично	Активный
Уровень чувствительности влаги	Непригодный
Код ECCN	Ear99
Приложения	Доска
HTS -код	8542.39.00.01
Напряжение - поставка	4,75 В ~ 5,25 В.
Выход	0,2 В ~ 4,7 В
Стиль прекращения	ПК
Длина тела или диаметр	29,46 мм
Ширина тела	10,67 мм
Вывод типа	Аналоговое напряжение
Точность	± 5%
Время ответа	1000 мкс
Эксплуатационное давление	1,45 кв. Дюйма (10 кПа)
Тип давления	Дифференциал
Порт -стиль	Колютый
Размер порта	Мужчина - 0,19 4,93 мм двойной трубки
Линейность	5%
Максимальное давление	5,8 фунтов на фунт (40 кпа)
Датчики/преобразователи тип	Датчик давления, пьезорезист
Жилье	Пластик
Диапазон давления	1,45 фунтов на квадратный дюйм
Offset-ном	0,20 В.
Функции	Температура компенсирована
Чувствительность (MV/V)	450 мВ/V.
Высота тела	28,7 мм
Статус ROHS	ROHS3 соответствует

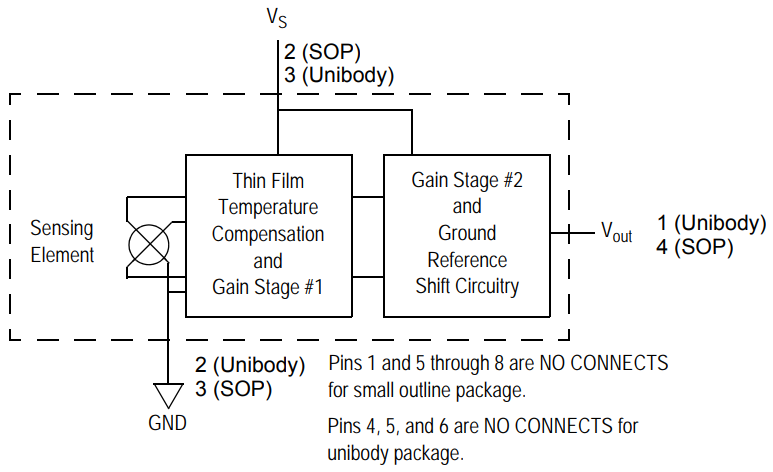

MPX5010DP Блок -схема

Приложения MPX5010DP

Больничные койки

MPX5010DP приобрел тягу на больничных койках из -за ее точности в мониторинге позиции пациента и инфляции на матрасе.Правильное позиционирование пациента и подходящая поддержка матраса в предотвращении беде и улучшении комфорта.Этот датчик дает возможность медицинским работникам вносить коррективы, управляемые данными, обеспечивая превосходную помощь.Традиционно, ручные оценки были нормой, но интеграция датчика революционизировала точность и улучшила результаты пациентов.

Респираторные системы

Вентиляторы полагаются на точные измерения давления для обеспечения оптимального воздушного потока и обеспечения безопасности пациента.Точность датчика обеспечивает тонкую респираторную поддержку, которая отлично подходит в единицах интенсивной терапии.

Системы HVAC

MPX5010DP превосходит в системах HVAC путем мониторинга и регулирования давления воздуха.Точные измерения давления обеспечивают эффективную работу, что приводит к экономии энергии и повышению производительности системы.Этот датчик способствует надежным и экономически эффективным решениям по климат-контролю.

Управление процессом

Датчик также является неотъемлемой частью различных приложений управления процессами, таких как мониторинг расхода потока жидкости, обнаружение утечек и обеспечение целостности систем трубопровода.Эти функции поддерживают последовательные процессы, повышая безопасность и производительность в производственных средах.

Домашние приборы

В домашних условиях, таких как стиральные машины, MPX501010DP превосходит измерение уровней воды с точностью.Точное восприятие воды оптимизирует использование воды, сохранение ресурсов и поддержание эффективности прибора.Это приводит к превосходной способности промывки и продолжительной долговечности прибора.

Микропроцессоры и микроконтроллеры

MPX5010DP показывает высокую совместимость с системами, основанными на микропроцессорах и микроконтроллерах.Эта интеграция позволяет создавать интеллектуальные системы, способные контролировать и настройки параметров.Например, интеллектуальные системы управления водными ресурсами в стиральных машинах оптимизируют использование воды в зависимости от размера нагрузки и типа ткани из -за такой интеграции.

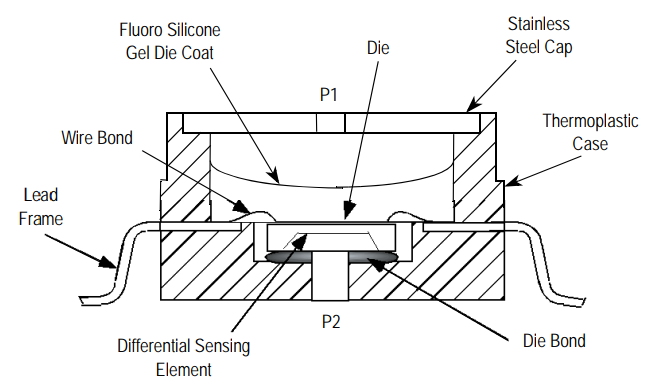

Упаковка MPX5010DP

Производитель MPX5010DP

NXP Semiconductors предлагает обширные решения для безопасного подключения, адаптированные для встроенных приложений.Страсть компании к инновациям в целом ясна в своей первоклассной работе по безопасным подключенным транспортным средствам, комплексной безопасности, решениям конфиденциальности и интеллектуальными технологиями.NXP Semiconductors возглавляет плату за разработку передовых технологий для обеспечения подключенных транспортных средств.Продолжающиеся достижения NXP иллюстрируют модель безопасной и авангардной технологии для современных встроенных приложений.

DataSheet PDF

Таблицы данных MPX5010DP:

Цилиндрические держатели батареи.pdf

2,73 кГц.pdf

Nxp usa inc reach.pdf

Nxp usa inc rohs cert.pdf

Часто задаваемые вопросы [FAQ]

1. Каковы практические применения MPX5010DP?

MPX5010DP находит использование в медицинских, промышленных и потребительских доменах.На больничных койках точные измерения давления повышают безопасность пациентов и комфорт.Точность датчика в респираторных системах помогает в мониторинге и регулировании воздушного потока, для медицинского лечения и ухода за пациентами.Системы HVAC выигрывают, оптимизируя контроль давления воздуха, что приводит к повышению энергоэффективности и качеству воздуха в помещении.При производстве поддержание определенного уровня давления полезно для качества продукции и безопасности.Многие транспортные средства используют датчик для мониторинга и контроля давления в шинах, повышая безопасность дорожного движения.

2. Доступна ли техническая поддержка для MPX5010DP?

Да, обширная техническая поддержка доступна для MPX5010DP.Подробная информация о расписках помогает в правильной интеграции датчика.Примечания применения предоставляют понимание и сценарии использования, способствуя оптимальному использованию.Доступность деталей замены обеспечивает надежность в приложениях.Поддержка документов, включая таблицы данных, руководства и схемы предоставляют тщательные технические характеристики и руководство.Поперечные ссылки расширяют параметры совместимости, оптимизируя интеграцию с другими компонентами.
