MAN6760: спецификации, эквиваленты и приложения

Man6760 выделяется в серии Man6700 в качестве ведущего примера однозначных светодиодных дисплеев.Известный своими большими и легко читаемыми цифрами, он привлекает внимание своей ясностью и точностью.Эта статья углубляется в сложный дизайн, универсальные приложения и технические характеристики, которые выделяют MAN6760, подчеркивая его роль в улучшении электронных дисплеев в различных отраслях.Разработанный для долговечности и эффективности, MAN6760 соответствует современным требованиям для экологически чистой, высокопроизводительной электроники с его энергоэффективной работой и надежной сборкой.

Каталог

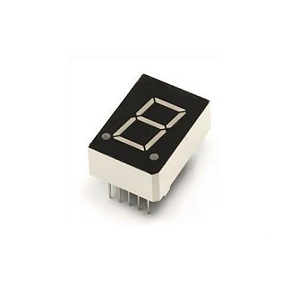

Обзор Man6760

MAN6760 предназначен для повышения видимости при одновременном слиянии с круговыми платами, тем самым расширяя применение в различных электронных полях.Его способность быстро переключаться полезна для задач мультиплексирования, повышая как эффективность, так и производительность.Надежный пластиковый корпус MAN6760 обеспечивает долговечность, способную противостоять сложным условиям окружающей среды.Дисплей заметно энергоэффективен с низким энергопотреблением, что делает его подходящим для электроники и промышленного контекста, снижая потребности в энергии.Благодаря обширному углу просмотра на 150 °, он предлагает ясность на цифровых дисплеях даже с точек зрения, что делает его универсальным для таких приложений, как панели мониторинга и управляющие панели.Постоянная светящаяся интенсивность путем обеспечения стабильной яркости.С практической точки зрения, эта смесь высокой функциональности и устойчивости согласуется с текущими требованиями отрасли для превосходной работы и устойчивости.Кроме того, акцент на энергоэффективности согласуется с современными инициативами, направленными на снижение воздействия на окружающую среду, отражая постепенный переход к более экологичным технологическим решениям.Такие факторы все чаще вплетаются в стратегии проектирования и разработки.

Man6760 эквивалент

• LAP-601VB

• LDS-A515RE

• CMN6760

• FND50

• GL9P056

• HDSP-5301

• HDSP-H011

• LN516RA

• LSD5120-xx

• LSD5121-XX

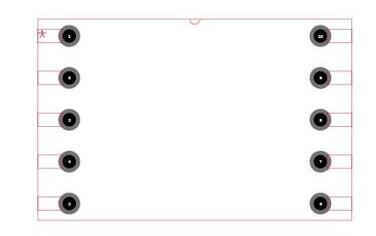

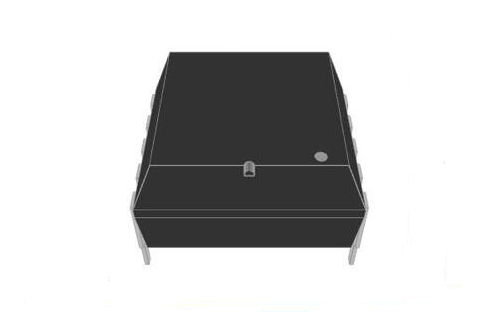

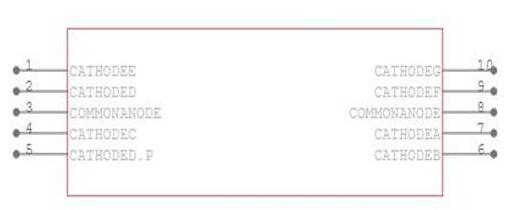

Man6760 Символ, следов и модель CAD

MAN6760 Технические характеристики

Тип	Параметр
Время выполнения завода	12 недель
Пакет / корпус	10-DIP (0,800, 15,24 мм)
Количество элементов	8
Опубликовано	2006
PBFREE CODE	да
Уровень чувствительности влаги (MSL)	0 (неограниченный)
МИН рабочая температура	-40 ° C.
Дополнительная функция	Совместимость с IC, высокая надежность
Глубина	19,05 мм
Конфигурация элемента	Общий анод
Напряжение - вперед (vf) (тип)	2 В макс
Ток - тест	20 мА
Millicandela Rating	0,42 Мкд
Дисплей тип	7-сегмент
Количество символов	1
Общий булавка	Общий анод
Площадь просмотра (высота x ширина)	14,22 мм
Статус ROHS	ROHS COMPARINT
Устанавливать	Через дыру
Количество булавок	10
Упаковка	Масса
Размер / измерение	0,750 x 14,800 x 0,315 D (19,05 ммх22,20 ммм .8,00 мм)
Статус частично	Активный
Максимальная рабочая температура	85 ° C.
Цвет	Красный
Количество функций	1
Операционное напряжение питания	2 В
Рассеяние власти	480 МВт
Вперед	20 мА
Светящаяся интенсивность	420 мкс
Длина волны - пик	650 нм
Обратное напряжение	6 В
Цифра/альфа -размер	0,56 x 14,22 мм
Высота	19,05 мм
Радиационное упрочнение	Нет

Особенности MAN6760

• Определяет быстрое переключение, идеально подходит для мультиплексирования.

• Демонстрирует низкое энергопотребление, что делает его энергоэффективным.

• Особенности смелые, твердые сегменты для превосходной разборчивости.

• Обеспечивает надежность твердого состояния, обещая расширенную оперативную продолжительность жизни.

• может похвастаться прочной пластиковой конструкцией для долговечности.

• Использует высокопроизводительные технологии GAASP, повышая эффективность.

• Отображает цифры, которые большие и обеспечивают легкую читаемость.

• Предлагает модели как в общих анодах, так и в общих конфигурациях катодов, удовлетворяя различные потребности.

• Доступно в Orange через серию Man6600 для дополнительного разнообразия.

• Принимает стандартную конфигурацию лидерства с двумя DIP для оптимизированного подключения.

• Работает с низким напряжением вперед, повышая электрическую эффективность.

• Дисплей имеет широкий угол обзора, достигающий до 150 °.

• Варианты классифицируются с помощью светящейся интенсивности, обеспечивая ясность (см. Примечание 7).

• демонстрирует высокую яркость в сочетании с высокой контрастностью для четкой видимости.

• Бесполезное интегрируется с существующими интегрированными цепи для простоты использования.

Приложения MAN6760

Цифровые дисплеи и панели приборов

MAN6760 часто используется в цифровых дисплеях и панелях приборов, процветающих в условиях, где жаждут ясности и надежность.Формат двойного значения упрощает выравнивание и сборку, создавая бесшовный и устойчивый процесс установки.Это устройство адаптируется к различным средам, что делает его главным кандидатом на эти роли.Примечательно, что его применение в панелях авиационных приборов повысило читаемость и надежность, способствуя повышению безопасности и производительности.

Системы точек продаж

Системы точек продажны получают вознаграждения через прочный дизайн и яркую цифру отображения MAN6760.Эти атрибуты обеспечивают легкое чтение деталей транзакции.Быстрая и простая установка сокращает время настройки, оптимизируя развертывание в розничных пространствах.В супермаркетах использование MAN6760 оптимизирует эксплуатационный поток и сводит к минимуму ошибки, отражая его эффективность.

Цифровые часы

Точный характер времени и долговечность делает MAN6760 активом в цифровых часах.Резкость его цифр жизненно важна для быстрого признания времени, в общественных местах, таких как железнодорожные станции и больницы.Интеграция привела к снижению потребностей в техническом обслуживании, подчеркивая его надежность.Обратная связь от учреждений подчеркивает повышенную эффективность управления временем.

Телевизоры и радиоприемники

В телевизорах и радиоприемниках MAN6760 повышает выступление на дисплее.Эти развлекательные устройства зависят от последовательного качества отображения для удовлетворения.Долговечность устройства поддерживает длительное использование без ухудшения производительности.Многие рекомендуют его бесшовную интеграцию, которая продлевает продолжительность жизни устройства и сводит к минимуму сбои в обслуживании.

Разнообразные среды

Гибкость MAN6760 позволяет применять в различных условиях, от сложных промышленных условий до сложных коммерческих установок.Его двойной формат способствует легкой сборке и обеспечивает надежную работу, независимо от условий.Такие приложения, как панели управления нефтеперерабатывающим заводом и медицинские устройства, подчеркивают его способность выдерживать строгую среду, доказывая ее долговечность и адаптивность.MAN6760 - это компонент, надежность и универсальность, резонируют по многочисленным приложениям.

Man6760 Альтернативы

Номер части	Производитель	Пакет/корпус	Количество булавок	Количество символов	Конфигурация элемента	Текущий тест	Светящаяся интенсивность	Операционное напряжение питания	Рассеяние власти
Man6760	Everlight Electronics Co Ltd	10-DIP (0,600, 15,24 мм)	10	1	Общий анод	20 мА	420 мкс	2 V.	480 МВт
LTS-6960HR	Lite-On Inc.	10-DIP (0,600, 15,24 мм)	10	1	Общий анод	20 мА	2.4 McD	2,6 В.	75 МВт
LA-401VD	ROHM Semiconductor	10-DIP (0,400, 10,16 мм)	10	1	Общий анод	10 мА	14 McD	2 V.	-
LDS-A514RI	Lumex Opto/Components Inc.	10-DIP (0,300, 7,62 мм)	10	1	Общий анод	10 мА	16 McD	2 V.	-
LA-601VB	ROHM Semiconductor	10-DIP (0,600, 15,24 мм)	10	1	Общий анод	-	3.9 McD	2,5 В.	-

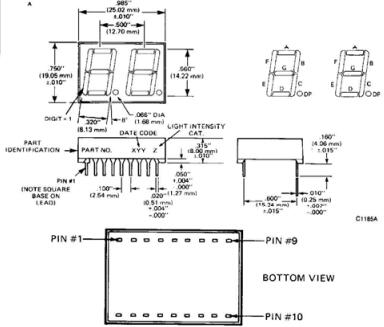

Man6760 Упаковка

MAN6760 Информация производителя

Основанная в 1983 году, Everlight Electronics Co., Ltd. закрепляет себя в светодиодной промышленности со своей яркой штаб -квартирой в Тайбэе, Тайвань.На протяжении многих лет Everlight сплетает сложную глобальную сеть, воспитание средств и партнерства во многих странах.Этот обширный охват позволяет компании углубиться в различные сегменты в его путешествие.В основе службы Everlight лежит внимательность и опыт.Компания уделяет упор на точное понимание и удовлетворение потребностей клиентов, повышая уровень удовлетворения.Everlight Electronics Co., Ltd. является маяком совершенства на каждом аспекте светодиодного домена.С самого начала до его нынешнего глобального статуса непоколебимая приверженность компании инновациям, качеству и исполнению подчеркивает ее влиятельную роль в определении будущего осветительных технологий.

Часто задаваемые вопросы [FAQ]

1. Насколько высоко может быть напряжение для снабжения для MAN6760?

MAN6760 оптимизирует свою производительность, когда напряжение питания не превышает 2 вольт.Использование правильного напряжения способствует долговечности устройства и плавной функциональности.Промышленность показывает, что тщательное управление напряжением сводит к минимуму шансы на сбои, обеспечивая надежную работу.Такая практика отражает подход, ориентированный на сохранение электронных компонентов.

2. Какую функцию выполняет Man6760?

В серии MAN6700 это устройство работает как однозначный дисплей, отмечаемый своей превосходной видимостью и незначительным разделением сегмента.Эти усовершенствования дизайна позволяют четко просмотр в жестких условиях освещения.Это подходит для сценариев, требующих легкой читаемости, охватывающей электронику для промышленных панелей, подчеркивая роль целенаправленного технологического прогресса.

3. Какую температуру может выдержать Man6760?

MAN6760 способен в рамках температуры от -40 ° C до 85 ° C.Эта возможность обеспечивает стабильную производительность в различных средах, от ледяных регионов до промышленных зон с высоким уровнем нагревания.Его устойчивое сопротивление температурным перепадам означает, что отрасли могут доверять своей последовательной функции без частого обслуживания, поддерживая несколько секторов и демонстрируя адаптивность устройства и продуманную инженерию.
