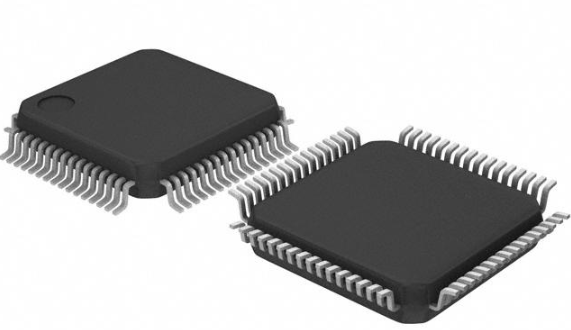

Углубленное руководство по STM32F401RCT6: приложения, функции и анализ данных о данных

При изучении тонкостей любых передовых технологий или продукта понимание ее эволюции, функций и практических применений обеспечивает всестороннюю перспективу.В этой статье мы копаем микроконтроллер STM32F401RCT6, универсальный компонент, предназначенный для различных отраслей, от автомобильных систем до потребительской электроники.Благодаря подробному изучению его спецификаций, возможностей производительности и ключевых функций, мы рассмотрим, как это соответствует требованиям современных приложений.Независимо от того, сосредоточены ли вы на управлении моторным управлением, цифровой обработкой аудио или интеграции IoT, этот всесторонний обзор дает ценную информацию о потенциале микроконтроллера для повышения как производительности, так и устойчивости.

Каталог

Спецификации STM32F401RCT6

Категория	Подробности
Производитель	Stmicroelectronics
Категория	Интегрированный Схемы (ICS) - встроенные - микроконтроллеры
Упаковка	64-LQFP
Данные Ширина автобуса	32-битный
Ряд	STM32 F4
Основной Процессор	ARM® Cortex®-M4
Основной Размер	32-битный
Скорость	84 МГц
Подключение	I2c, Irda, Lin, SDIO, SPI, UART/USART, USB OTG
Периферийные устройства	Коричневый Обнаружение/сброс, DMA, I2S, POR, PWM, WDT
Число I/O.	50
Программа Размер памяти	256 КБ (256K x 8)
Программа Тип памяти	ВСПЫШКА
Eeprom Размер	N/a
БАРАН Размер	64K x 8
Напряжение - Поставка (VCC/VDD)	1.7 V ~ 3,6 В
Данные Конвертеры	ОБЪЯВЛЕНИЕ 16x12b
Генератор Тип	Внутренний
Работа Температура	-40 ° C. ~ 85 ° C (TA)
Монтаж Тип	N/a
Упаковка / Случай	64-LQFP
Поставщик Пакет устройства	N/a

STM32F401RCT6 Особенности

Процессор и производительность

Оснащенные командами цифровой обработки сигналов (DSP) и плавающей подразделением (FPU), микроконтроллер ARM Cortex-M4 работает при 84 МГц.Он поставляется с 512 КБ флэш -памяти и 96 КБ оперативной памяти, что не только облегчает быстрое обработку данных, но и обеспечивает плавную производительность применения.

Периферические интерфейсы

Микроконтроллер предлагает богатый выбор периферийных интерфейсов.

• Аналог-цифровые преобразователи (ADC)

• Цифровые преобразователи (DAC)

• Универсальный синхронный/асинхронный приемник/передатчики (USARTS)

• Универсальный асинхронный приемник/передатчики (UARTS)

• Серийные периферические интерфейсы (SPIS)

• Межгригенные цепи (I2CS)

• Сеть зоны контроллера (Can)

• Универсальный серийный автобус (USB)

• Таймеры

• Контроллеры модуляции ширины импульса (ШИМ)

Контроллер промышленной связи на основе баллов выделяется, что делает этот микроконтроллер, в основном подходящим для надежных промышленных применений.

Подключение

Огромные варианты подключения, такие как USB 2.0 Полно скоростные и разнообразные последовательные интерфейсы, облегчают интеграцию в сложные системы.Интерфейс CAN в основном выгоден в автомобильных и промышленных сценариях, где надежный обмен данными является серьезным.

Аналоговые возможности

С точки зрения аналоговых функций, 12-битная АЦП обеспечивает высокие измерения, что является ключевым требованием для обработки сигнала с высокой точностью.Кроме того, 12-битный ЦАП поддерживает генерацию точных аналоговых напряжений, предлагая гибкость для различных выходных приложений.

Применение пригодности

Он превосходит встроенные системы и промышленную автоматизацию, демонстрируя впечатляющую производительность в управлении часами с адаптируемыми источниками и энергоэффективными режимами.Этот микроконтроллер сияет в приложениях.

• Цифровая обработка аудио и видео

• управление двигателем

• Умный измерение

• Автоматизация

Обработка прерываний и отслеживание событий

Благодаря вложенному контроллеру прерываний (NVIC) и целым рядом таймеров и счетчиков, микроконтроллер предлагает точное отслеживание событий и быстрое обработку прерываний.Это обеспечивает быстрые и эффективные ответы на события в реальном времени, что серьезно для высокоскоростных и опасных применений.

Функции безопасности

Чтобы защитить от несанкционированного доступа и нарушений данных, микроконтроллер интегрирует криптографические ускорения и безопасные механизмы загрузки.Эти меры безопасности плавно совпадают с современными стандартами и практиками во встроенных системах.

Операционная среда

STM32F401RCT6, работающий в универсальном диапазоне напряжения и температуры, показывает непоколебимую надежность в различных условиях окружающей среды.Он предоставляет группу совместной тестовой группы (JTAG) и отладку последовательных проводов (SWD) для комплексной отладки и поддерживает программирование в цирке (ICP) и программирование в области применения (IAP) для беспрепятственных обновлений и обслуживания.

STM32F401RCT6 Приложения

А STM32F401RCT6 широко используется в разных областях благодаря ее адаптируемости и надежной производительности.

Коммуникационные устройства

Этот микроконтроллер играет важную роль в разработке и эксплуатационных устройствах связи, таких как модемы и маршрутизаторы.Его эффективные возможности обработки приводят к бесшовной передаче данных, что способствует более надежной сетевой инфраструктуре.В современных домашних сетях интеграция STM32F401RCT6 облегчает более высокие показатели передачи данных и стабильность, значительно улучшая опыт работы.

Моторный контроль

В домене управления двигателем STM32F401RCT6 превосходит в системах автоматизации, робототехнике и электромобилях (EVS).Его точные возможности управления приводят к более эффективным моторным операциям и существенной энергии.Для промышленной автоматизации STM32F401RCT6 управляет сложными алгоритмами, обеспечивая оптимальную производительность роботизированной системы.Это, в свою очередь, повышает производительность и точность в производственных процессах.

Медицинские инструменты

STM32F401RCT6 усиливает функцию различных инструментов диагностики и мониторинга в области медицины, позволяя точно снимать и обработку данных.Это обеспечивает надежность опасных устройств, таких как портативные мониторы ЭКГ и автоматизированные инсулиновые насосы, где необходима высокая точность и обработка.

Потребительская электроника

В потребительской электронике интеллектуальные приборы значительно выигрывают от возможностей STM32F401RCT6.Он оптимизирует операции в устройствах от интеллектуальных холодильников до продвинутых домашних развлекательных систем.Включая интеллектуальные функции управления и подключения, микроконтроллер значительно повышает ваше удобство и эффективность работы в повседневной электронике.

Автомобильные системы

Автомобильные системы используют STM32F401RCT6 в приложениях, включая управление двигателем и трансмиссией.Его производительность обеспечивает точный контроль и мониторинг, что приводит к повышению эффективности использования топлива и снижению выбросов в современных транспортных средствах.Устойчивость микроконтроллера делает его подходящим для требования автомобильной среды, обеспечивая долгосрочную надежность.

Приложения IoT

В мире приложений IoT STM32F401RCT6 усиливает связь и взаимодействие между устройствами.Он используется в системах интеллектуальных домов, носимых технологий и промышленных настройках IoT, что иллюстрирует ее гибкость и адаптивность.Его эффективные возможности управления питанием и обработки поддерживают устойчивую работу обширных сетей IoT.

Цифровая обработка аудио

STM32F401RCT6 также превосходит в цифровой обработке аудио, поддерживая высококачественные звуковые приложения.Это способствует превосходному качеству звука в таких устройствах, как цифровые микшеры и слуховые аппараты.В поисках высококачественных аудио-решений предпочитают STM32F401RCT6 из-за ее безупречной мощности обработки, обеспечивая плавную аудио производительность.В целом, обширная применимость STM32F401RCT6 в различных секторах подчеркивает ее устойчивость и адаптивность.Его роль в повышении эффективности и надежности отмечает его как начальную технологию в современных технологических средах.

STM32F401RCT6 аналогичные компоненты спецификации

Часть Число	Производитель	Случай	Число булавки	Основной Архитектура	Интерфейс	Поставлять Напряжение	Число I/O.	Память Размер	Данные Ширина автобуса
STM32F401RCT6	Stmicroelectronics	64-LQFP	64	РУКА	I2c, i2s, irda, Lin, SDIO, SPI, UART, USART, USB	3.3 В	50	256 КБ	32 б
STM32F411RCT6	Stmicroelectronics	64-LQFP	64	РУКА	I2c, i2s, irda, Lin, MMC, SD, SDIO, SPI, UART, USART, USB	3.3 В	50	256 КБ	32 б
ATSAM3S4BA-AU	Stmicroelectronics	64-LQFP	64	РУКА	2-й провод, i2c, I2S, MMC, SPI, UART, USART, USB	3.3 В	47	256 КБ	32 б
STM32F103RCY6TR	Stmicroelectronics	64-UFBGA, WLCSP	64	РУКА	Can, i2c, irda, Лин, SPI, UART, USART, USB	3.3 В	51	256 КБ	32 б
STM32F103RCT6	Stmicroelectronics	64-LQFP	64	РУКА	Can, i2c, i2s, Irda, Lin, SDIO, SPI, UART, USART, USB	3.3 В	51	256 КБ	32 б

Заключение

Микроконтроллеры STM32F401RCT6 выделяются их надежностью, долговечностью и универсальностью в различных требовательных приложениях.При строгом контроле качества обеспечивает оптимальную производительность при температурах в диапазоне от -40 ° C до 85 ° C, эти микроконтроллеры идеально подходят для таких отраслей, как промышленная автоматизация, потребительская электроника и аэрокосмическая промышленность.Их совместимость с технологией поверхностного крепления (SMT) дополнительно улучшает их привлекательность для вас, ищущих компактные, высокопроизводительные решения.Кроме того, комплексная поддержка доступна для оказания помощи в запросах, связанных с запасами, ценообразованием и техническими деталями, обеспечивая бесшовную интеграцию в проекты.В конечном счете, надежные функции STM32F401RCT6 и широкий эксплуатационный диапазон делают его ключевым выбором для вас, ориентированного как на надежность, так и на эффективность.

DataSheet PDF

STM32F401RCT6 DataShets:

STM32F401XB, C DataHeet.pdf

Часто задаваемые вопросы [FAQ]

1. Поддерживает ли STM32F401RCT6 внешних отладчиков или программистов?

Да, STM32F401RCT6 может быть отладкой и запрограммирован в цикл с использованием внешних инструментов, таких как ST-Link, J-Link или Segger через интерфейс последовательного провода (SWD).На практике доступность таких инструментов отладки может значительно упростить процесс разработки, что позволяет устранение неполадок в реальном времени и эффективную идентификацию проблем.Опытные инженеры часто подчеркивают ценность надежного интерфейса отладки во избежание задержек и оптимизации циклов разработки.

2. STM32F401 против STM32F411: в чем разница?

STM32F411 предлагает расширенные функции, которые недоступны в STM32F401.Он обеспечивает различные конфигурации шкалы напряжения и более высокую максимальную частоту (100 МГц против 84 МГц).Кроме того, некоторые аппаратные компоненты, такие как SPI5, специфичны для STM32F411.С практической точки зрения эти различия означают, что STM32F411, как правило, лучше подходит для приложений, требующих более высокой производительности или конкретной периферической поддержки.Например, более высокая рабочая частота может привести к улучшению скорости обработки данных, что имеет решающее значение в таких приложениях, как сбор данных и обработка сигналов.Понимание этих различий может значительно повлиять на результаты проекта, обеспечивая выбор наиболее подходящего микроконтроллера для этой задачи.
