Изучение функций, приложений и вариантов LM358

Эта статья углубляется в комплексную роль IC LM358, двухканального операционного усилителя, известного благодаря его энергоэффективности и широким диапазоном применения.Он обнаружит подробную архитектуру, приложения, практическую идею реализации и альтернативы IC LM358.Он также обеспечивает тщательное понимание своей эксплуатационной динамики, конфигурации PIN -конфигурации, изменений пакетов и интегрированных функций, которые в совокупности вносят свой вклад в его статус в качестве преобразующего компонента в электронном возрасте.

Каталог

Обзор IC LM358

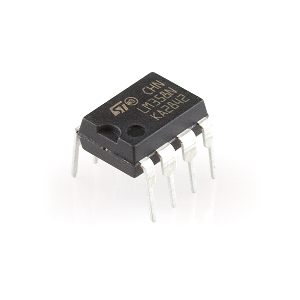

IC LM358-это двухканальный оперативный усилитель, известный своим энергетическим дизайном.Разработанный национальным полупроводником, этот компонент включает в себя два операционных, компенсируемых частотно-частотных операционных усилителей, адепт при независимой операции из одного источника питания.Его широкий диапазон напряжения и уникальная интеграция делают его подходящим для различных приложений, таких как стандартные схемы OP-AMP и усилители преобразователей.LM358 поддерживает поставку постоянного тока 3-32 В, и каждый канал может доставлять до 20 мА, что делает его привлекательным в сценариях, которые выигрывают от двух операционных усилителей, включенных из одного источника в компактной 8-контактной конфигурации.

IC LM358 особенно подходит для сценариев, где подчеркивается энергоэффективность.Приложения включают в себя обработку аналоговых сигналов и конструкцию активного фильтра.Его совместимость с широким диапазоном напряжения повышает его полезность как в промышленной, так и в потребительской электронике.Его роль в взаимодействии датчика включает усиление сигнала, соединяя зазор между чувствами явлений и входами микроконтроллера.

Возможность LM358 функционировать с односторонним источником питания, оптимизирует макеты печатных плат на портативных устройствах.Адаптивность LM358 к различным источникам власти и надежной производительности в различных условиях подчеркивает ее надежность и согласованность.Его сила в усилении слабых сигналов с минимальным шумом показывает эффективность его конструкции.

LM358 IC Альтернативы

• LM158

• LM258

• LM2904

• LM2409

• GL 358

• NE 532

• OPA 2237

LM358 Конфигурация PIN -штифта

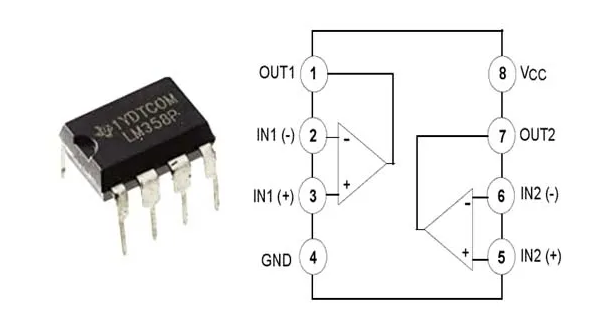

LM358, широко используемый операционный усилитель, включает в себя 8 различных контактов, каждый из которых играет свою уникальную роль в различных приложениях.Упадение в тонкостях этих булавок может значительно улучшить конструкцию цепи и уточнения.

Выходы компаратора (контакты 1 и 7)

Эти контакты позволяют получить выходы от операционных усилителей.Они хорошо подходят для приложений, нуждающихся в сравнении сигналов, таких как аналого-цифровые преобразователи.Вдумчивый дизайн петлей обратной связи может обеспечить стабильность и точность в обработке сигналов, предлагая нюансированный подход к достижению желаемых результатов.

Инвертирующие входы (булавки 2 и 6)

Эти отрицательные входные клеммы являются ключом к определению фазовой связи входного сигнала.Реализация отрицательной обратной связи через эти входы усиливает контроль над конфигурациями усиления.Этот метод обычно используется в схемах усилителей для достижения большей точности, сбалансировав техническую точность с функциональными потребностями.

Не инвертирующие входы (булавки 3 и 5)

Функционируя как положительные входные клеммы, эти контакты позволяют амплификации сигнала без фазовой инверсии.Применение не инвертирования конфигураций может значительно улучшить входное сопротивление.Этот подход полезен при соединении с высоким импедансным источником для сохранения целостности сигнала, отражая стратегию в поддержании эффективности связи.

Земля (вывод 4)

Служась в качестве контрольной точки схемы, заземляющий штифт обеспечивает стабильную работу.Использование стратегий заземления, таких как использование конфигурации Star Ground, может снизить шум и повысить общую производительность цепи, особенно в чувствительных сценариях.Такая практика демонстрирует увлеченное внимание, уделяющемуся тонким повышению эффективности.

Положительный источник питания (вывод 8)

Этот вывод обеспечивает необходимое напряжение для функциональности LM358.Поддержание стабильного источника питания и включение обходных конденсаторов может минимизировать колебания напряжения, что способствует более надежной производительности рабочего усилителя.Тщательное внимание к этому аспекту является вдумчивым соображением в среде, где точность является постоянным стремлением.

LM358 Вариации пакета

Упаковка	Измерение	Единица
DSBGA (8)	1,31 x 1,31	мм
PDIP (8)	1,91 х 6,35	мм
К канину (8)	9.08 x 9.31	мм
SOIC (8)	4,90 х 3,91	мм

Оперативный усилитель LM358 выпускается в четырех отдельных вариантах упаковки.Каждый пакет приносит свои собственные преимущества, предлагая гибкость для удовлетворения разнообразных потребностей применения.

DSBGA (массив сетки с шариковыми сетками размер)

Этот миниатюрный, поверхностный пакет превосходит в настройках с ограниченными пространством, такими как портативные устройства.Его компактность способствует интеграции в современную электронику, что приоритет эффективности при сохранении производительности.

PDIP (пластиковый двойной встроенный пакет)

Расстанный на простоте манипуляции, пакет PDIP часто используется в условиях прототипирования и образования.Это обеспечивает легкую вставку в хлебные платы и приложения для розетков.Этот стиль представляет собой прочный механический дизайн и достаточную надежность для ранних стадий тестирования.

TO-CAN (контур Transistor Can)

Предпочтение в средах, требующих превосходных тепловых характеристик, пакет TO-CAN выбирается для его надежности и уплотнения.Он процветает в ситуациях высокого стресса, что делает его подходящим для чувствительного военного и промышленного использования.Его металлический корпус обеспечивает повышенную защиту от экологических проблем.

SOT-25 (5) (небольшой контур транзистор)

Пакет SOT-25 (5) является еще одной мелкой опцией, созданной для использования с низким энергопотреблением.Его скромная площадь и низкопрофильная конструкция делают его подходящим для плат с высокой плотностью.Его практичность в таких контекстах подчеркивает цель оптимизации пространства совета директоров при сохранении функциональности.

LM358 IC функции

Двойные частотные операционные усилители

IC LM358 интегрирует двойные операционные усилители, созданные как для стабильности, так и для производительности в требовательных условиях.Эти Op-AMPS снимаются с частотой, что позволяет устойчивому работать даже в сценариях с высоким уровнем усиления.Эта возможность выгодно для таких приложений, как кондиционирование сигнала и фильтрация.

Высокое усиление напряжения

Уничтожая усиление напряжения 100 дБ, LM358 эффективно усиливает слабые сигналы, превращая незначительные входные сдвиги в заметные выходные вариации.Эта черта используется в датчиках, где сигналы, как правило, слабые.

1 МГц полоса пропускания

С помощью полосы пропускания 1 МГц LM358 искусно обрабатывает различные задачи по сбору аудио и данных, позволяя быстро и эффективно обрабатывать сигналы.Эта полоса пропускания вмещает широкий спектр частот, что делает его универсальным как для аналоговых, так и для цифровых систем.

Универсальная поддержка питания

Совместимость LM358 как с одним, так и с двойным питанием повышает его гибкость.Эта адаптивность позволяет реализовать в различных конфигурациях мощности, оказавшись полезным в устройствах с аккумулятором и низким напряжением.

Минимальный ток снабжения

Потребляя всего 500 мкА тока снабжения, LM358 становится эффективным выбором для чувствительных к электроэнергию контекстов, таких как портативные устройства.Этот низкий рост мощности продлевает срок службы батареи и сводит к минимуму производство тепла, которые хороши в носимых технологиях и мобильных гаджетах.

Низкое напряжение смещения ввода

Получая напряжение входного смещения 2 мВ, LM358 оказывается полезным в точных приложениях, где крошечные входные расхождения являются вредными.Это низкое смещение обеспечивает точную и стабильную обработку сигнала в схемах измерения и приборов.

Широкий выходной напряжение

LM358 обеспечивает широкое выходное качели напряжения, от чуть выше земли до рельса с положительным питанием.Этот атрибут максимизирует диапазон выходных данных и облегчает динамическую обработку сигналов, выгодную в аудио-усилителях и других приложениях, ориентированных на сигнал.

LM358 IC Applications

Темный схема датчика

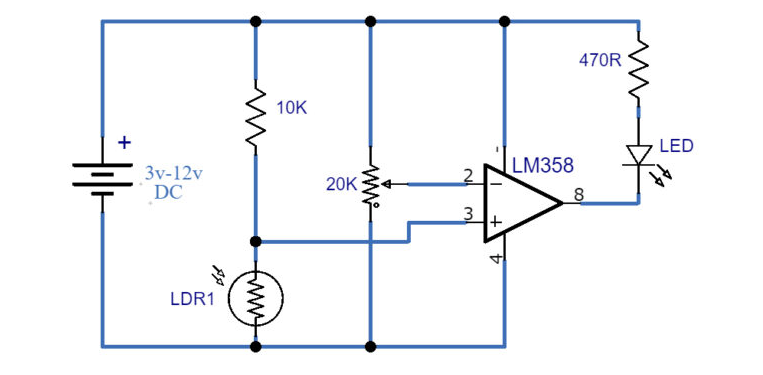

Схема темного датчика использует операционный усилитель LM358 наряду со светозависимым резистором (LDR), чтобы различать сдвиги в освещении окружающего среднего.Включая фотодиоды или фототранзисторы, он открывает возможности для различных приложений, таких как автоматические системы освещения и мониторинг окружающей среды.Схема включает в себя компоненты, такие как батарея 9 В, несколько резисторов и транзистор, каждый из которых добавляет к общей функции цепи.Переменный резистор позволяет пользователям регулировать чувствительность, адаптируя реакцию схемы на изменения уровней освещения.

Схема аварийной сигнализации

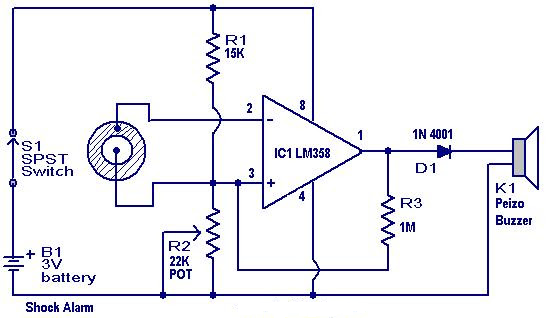

Эта схема, часто встречающаяся в автомобильных системах противоугонки, использует LM358, настроенный как инвертирующий триггер Schmitt.В сочетании с пьезоэлектрическим датчиком, он эффективно ощущает механические вибрации или удары.Конкретные резисторы используются для тонкой настройки чувствительности обнаружения, облегчая точные корректировки для различных настройки.Такие системы иллюстрируют, как настройки чувствительности нуждаются в тщательном балансе, чтобы предотвратить ложные тревоги при сохранении безопасности.

LM358 IC Преимущества

Интегрированные двойные операционные усилители

LM358 включает в себя двойные операционные усилители, которые являются внутренне компенсируемыми, что устраняет необходимость в нескольких расходных материалах.Это упрощает конструкцию схемы, предлагая эффективность в различных электронных приложениях.Интеграция способствует неосложненным процессам проектирования, оптимизирует использование компонентов и снижение затрат, что делает ее ценными в настройках с ограниченным ресурсом.

Прямое восприятие на уровне земли

Способность LM358 обеспечивать прямое восприятие на уровне земли без дополнительных компонентов полезна.Эта функция обеспечивает точность и точность в приложениях датчиков и приборов, соответствующих современным принципам дизайна, сосредоточенных на простоте и надежности.В практическом плане он поддерживает стабильную и последовательную работу, особенно во встроенных системах и портативных устройствах.

Пригодность для применений с батарейным питанием

LM358 хорошо подходит для устройств с аккумулятором из-за его низкого энергопотребления и высокой эффективности.Эта функция сохраняет энергию и продлевает срок службы батареи, что выгодно в носимых технологиях и приложениях дистанционного зондирования.Его бесшовная интеграция с батарейными системами снижает обслуживание и эксплуатационные расходы, представляя практическое решение для длительного развертывания.

Совместимость с различными логическими уровнями

Совместимость IC с разнообразными уровнями логики повышает адаптивность между платформами.Эта универсальность важна в средах смешанных сигналов, где необходима связь между системами.Простота работы с различными логическими стандартами подчеркивает его пригодность как для устаревших, так и для современных систем, способствуя более плавным переходам и интеграции в обновлениях системы.

Часто задаваемые вопросы [FAQ]

1. Для чего используется LM358?

Оперативный усилитель LM358 находит свое место как в усилителях преобразователей, так и в блоках усиления постоянного тока.Он дает усиление напряжения 100 дБ, показывая его адаптивность в спектре напряжения в диапазоне от 3 В до 32 В для отдельных источников питания и от ± 1,5 В до ± 16 В для двойных принадлежностей.Эта гибкость очаровывает, которые углубляются в приложения с низкой мощью.Многие ценят его широкий диапазон напряжения, облегчая его интеграцию как в настройки, так и традиционные системы переменного тока.

2. В чем разница между LM741 и LM358?

LM358 отмечается своим потреблением с низким энергопотреблением, удовлетворяя потребности конструкций с аккумулятором, в отличие от LM741, который обычно действует как компаратор напряжения.В сценариях, приоритетных сохранения мощности, например, в портативных устройствах, LM358 часто появляется как похвальный выбор.

3. Можно ли заменить LM324 и LM358?

Хотя LM324 и LM358 имеют некоторые черты, их количество булавок отличает их.LM358 часто выбирается для оптимизированных конструкций схемы, приоритетных компактности и эффективности.С другой стороны, LM324 поддерживает более сложные настройки с дополнительными контактами, что позволяет повысить универсальность.Это различие часто влияет на решения в сложных системах, требующих обширной интеграции.

4. Можно ли использовать LM358 и LM358s взаимозаменяемо в цепи?

Вариант LM358S привлекает внимание своей повышенной точностью и быстротой, адаптированной для сценариев, требующих быстрого времени отклика и точности.Эти усовершенствования играют влиятельную роль в современных высокоскоростных цепях, где быстрый отклик хорош для оптимальной производительности системы.Многие замечают, что LM358S предлагает повышенную производительность в условиях быстро смещения, поддерживая стабильность и надежность.

5. Каковы преимущества LM258 по сравнению с LM358?

LM258 выделяется в качестве варианта промышленного класса, известного тем, что обеспечивает превосходные показатели по сравнению с коммерческим уровнем LM358.Его повышенная долговечность оценивается в промышленных условиях, где условия являются бурными.Эта надежность часто делает LM258 предпочтительным выбором в суровых условиях, где как прочность, так и производительность являются неотъемлемой частью.В различных приложениях прочность LM258 постоянно делает его надежным союзником в требовательных ситуациях.
