DS1990A: переопределение безопасности и эффективности в технологиях хранения данных и аутентификации

В этой статье мы исследуем детали дизайна Ibutton, его особые физические функции и многие способы, которыми он может быть использован, например, для контроля доступа и управления активами.Мы также обсудим модель DS1990A, сосредоточив внимание на ее конкретных функциях, практическом использовании и о том, как она общается через 1-проводной протокол.Если вы заинтересованы в технологиях, работаете в логистике или просто интересуете интеллектуальные устройства, это руководство дает полезную информацию о том, как Ibutton повышает безопасность и эффективность в различных ситуациях.

Каталог

Концепция Ibutton

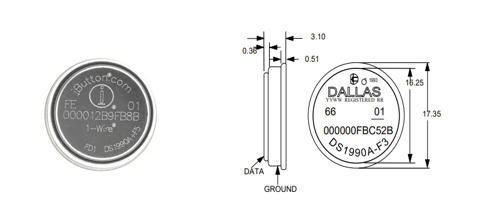

Кнопка Ibutton, короткая для информации, функционирует аналогично микрочипе смарт -карты, но предлагает отличительную особенность специализированного корпуса.Этот сильный корпус, изготовленный из нержавеющей стали, повышает его пригодность для требовательных сред, с размерами от 17,35 мм x 3,1 мм до 5,89 мм.Это жилье толщиной 16 мм обеспечивает устойчивость устройства, что делает его подходящим для разнообразных применений.

Способность прикреплять имут к повседневным предметам, таким как ключевые цепочки, кольца или наблюдение не только улучшает его удобство, но и тонко отражает элементы человеческой рутины и стремление к бесшовному взаимодействию с технологиями.Эта простота привязанности отражает стремление к интеграции и эффективности в повседневных задачах, будь то обеспечение доступа, управления активами или записи данных.

Особенности DS1990A Ibutton

А DS1990AРазработанный Dallas Semiconductor (теперь Maxim Integrated), служит тегом Ibutton, используемой для электронных регистрационных номеров в автоматических диагностических системах.Это мелкомасштабное устройство включает в себя 64-битный ПЗУ, программированный заводской программой, который включает в себя уникальный 48-битный серийный номер, 8-битный CRC и 8-битный семейный код.Передача данных использует протокол 1-Wire®, требующий только одной сигнальной линии и заземляющей петли, обеспечивающей абсолютную отслеживание.Его прочный упаковка противостоит пыли, влаге и вибрации.Форм-фактор в форме кнопки позволяет легко выровнять головки чтения/записи, облегчая плавное прикрепление к различным объектам, таким как контейнеры, лотки и сумки.Логистические компании часто развертывают это устройство для отслеживания поставки даже в сложных условиях.Системы управления складами получают значительные преимущества, так как уникальный идентификатор Ibutton помогает поддерживать точное отслеживание запасов, уменьшая ошибки, вызванные ручным вводом.

Замена и эквиваленты

• DS1920

• DS1972

• DS1982

• DS1991

Функциональная блок -схема DS1990A

Компоненты DS1990A

Внутренний ром

Внутренний ПЗУ содержит уникальный идентификационный номер хорошего для работы DS1990A.Этот идентификатор используется для приложений, включающих системы безопасности и идентификации из -за его целостности и уникальности.

Функциональный блок управления

Эта единица регулирует обмен данными между внутренним ПЗУ и внешними устройствами, обеспечивая эффективные протоколы связи.Работая рядом с другими компонентами, единица функционального управления помогает в облегчении бесшовных операций и плавного потока данных.

Паразитическая схема питания

Схема паразитической мощности, состоящая из паразитических конденсаторов и выпрямителей, позволяет DS1990A функционировать без необходимости прямого источника питания.Он эффективно собирает энергию из линии данных, обеспечивая функциональность устройства даже в условиях низкой мощности.Эта функция превосходит в сценариях, требующих минимального обслуживания и высокой энергоэффективности.

Вложения и связь DS1990A

DS9101 Клип

Клип DS9101 предназначен для защиты Ibutton надежным механическим интерфейсом для стабильного физического соединения.Практикующие часто наблюдают, что стабильность этой связи может в основном влиять на общую надежность системы.

DS9092 Зонд

Датчик DS9092 облегчает взаимодействие DS1990A с микроконтроллерами или цепями, что позволяет легко интегрировать в электронные системы.Это подключение значительно расширяет приложение DS1990A в различных технологических настройках.

USB -адаптеры (DS9490R и DS9490B)

Эти USB -адаптеры, DS9490R и DS9490B, позволяют подключению DS1990A с современными вычислительными системами, эффективно преодолевая разрыв между традиционным аппаратным и современным интерфейсами.В полевых приложениях часто используются эти адаптеры, обеспечивая быстрое и надежное подключение для успеха в эксплуатации.

Приложения DS1990A Ibutton

Ibutton DS1990A часто используется для целей типа адреса, обеспечивая уникальный, легко доступный 64-битный идентификатор без функциональности записи.Благодаря быстрому времени чтения на 5 миллисекундеров и простым 1-проводным протоколом, устройство требует физического контакта для работы, что делает его хорошо подходящим для различных приложений, где необходима надежность и точность.

Сбор данных

Ibutton является общим выбором в схемах сбора данных.Его уникальный идентификатор гарантирует точное отслеживание точек данных в разных системах, например, в промышленных условиях для мониторинга производительности оборудования.Интегрируя Ibutton, организации достигают высокого уровня точности и надежности в обширных операциях данных.

Контроль доступа

В системах управления доступа отличительные идентификационные особенности DS1990A Ibutton играют важную роль.Его долговечность и простое использование делают его идеальным для обеспечения и регулирования доступа к ограниченным областям.Компании часто встраивают эти ибуттоны в значки сотрудников или проходы безопасности, чтобы облегчить процедуры входа и поддержать меры безопасности.

Системы безопасности

Для приложений безопасности уникальный идентификатор Ibutton предлагает дополнительный уровень защиты.Благодаря физическому контакту для аутентификации эти ибуттоны значительно снижают риск несанкционированного доступа по сравнению с беспроводными системами, уязвимыми для перехвата сигнала.Это доказывает выгодным в защите конфиденциальной информации и зон высокой безопасности.

Контроль инвентаря

Системы управления запасами получают преимущества точных возможностей идентификации Ibutton.Оценка каждого продукта с помощью ibutton обеспечивает плавное отслеживание через различные этапы поставок.Эта интеграция повышает точность запасов, смягчает потери и повышает общую эффективность работы.

Связь последовательных данных

DS1990A Ibutton также ценен в связи с последовательными данными.Его 1-проводной протокол обеспечивает простую подключение и передачу данных, отличные в средах, которые определяют приоритеты простых и надежных стандартов связи для взаимодействия устройств.

Идентификация продукта и ресурсов

Ibutton оказывается неотъемлемой частью процессов идентификации продуктов и ресурсов.Такие отрасли, как производство и логистика, используют эти идентификаторы для оптимизации операций, обеспечения контроля качества и эффективного управления ресурсами.Эти реализации подчеркивают универсальность Ibutton и ее положительное влияние на производительность эксплуатации.

Как DS1990A общается с хост -устройством?

DS1990A использует 1-проводной протокол для беспроводной связи с хост-устройством.Этот метод предназначен для упрощения сложности и повышения надежности.Когда хост -устройство инициирует запрос, DS1990A отвечает, передавая свой уникальный идентификатор (ID) вместе с любыми соответствующими данными.Затем хост-устройство подлинно сравнивает полученный идентификатор и данные с предварительно установленными значениями.Основным преимуществом 1-проводного протокола является использование всего лишь одного сигнального свинца и заземляющего петли, сводя к минимуму необходимость обширной проводки.Это упрощение уменьшает потенциальные точки отказа и снижает общие затраты.Протокол 1 провода является по своей сути сильна, сопротивляясь общему электрическому шуму и сигнальному интерференции.Развертывание 1-проводных систем часто оказывается экономически эффективным из-за более низких расходов, связанных с проводкой и техническим обслуживанием.

Спецификации DS1990A Ibutton

Спецификации	Ценить
Температура хранения	-55 ° C ~ 125 ° C.
Рабочая температура	-40 ° C ~ 85 ° C.
Рабочее напряжение	2,8 В ~ 6 В.
Максимальное входное низкое напряжение	0,3 вольт
Минимальное входное высокое напряжение	2.2 Вольт
Минимальное время восстановления	1 США
Максимальное время считывания данных	15 США
Вход/выходной ток раковины	20 мА
Типичный ток входной нагрузки	0,25 UA

Как использовать Ibutton с помощью компьютера или микроконтроллера для получения 64-битного идентификационного кода?

Чтобы получить 64-битный уникальный идентификатор DS1990A, интегрируйте как аппаратное, так и программное обеспечение с микроконтроллером или компьютером.Этот комплексный процесс включает в себя несколько шагов и компонентов, каждый из которых способствует успешной идентификации и общению с устройством Ibutton.

Создание стабильных соединений требуется для доступа к уникальному коду Ibutton.Максим предлагает различные адаптеры для облегчения этого взаимодействия.Среди них USB -адаптер DS9490R является популярным выбором.Он действует как мост между Ibutton и хост -ПК, обеспечивая точную передачу и прием данных.

Эффективная связь с DS1990A требует конкретных программных инструментов.Программное обеспечение OneWireViewer, соответствующий драйвер Maxim и среда выполнения Java (JRE), которое необходимо установить для программного обеспечения для правильного функционирования в большинстве систем Windows.

При работе с микроконтроллером необходимо написать точный код управления, придерживающийся 1-проводного протокола связи, используемого Ibutton.Платформы, такие как Arduino, Raspberry Pi или ESP8266, способны читать 64-разрядный идентификационный код с использованием конкретных библиотек, предназначенных для управления 1-проводной коммуникацией.

Часто задаваемые вопросы [FAQ]

1. Как общается DS1990A?

DS1990A использует 1-проводную протокол, метод последовательной связи, который позволяет нескольким устройствам сосуществовать на одной шине.Этот метод экономически эффективен и сводит к минимуму сложность.Простота одной проволочной шины, несущей как данные, так и сигналы тактовых сигналов, может уменьшить сложность проводки.Эта настройка сохраняет пространство во встроенных системах, аспект, оцененный в точные и компактные конструкции.

2. Что такое код Ibutton?

Код Ibutton включает в себя семейный код, серийный номер и контрольную сумму.

Семейный код: две правые цифры (01) обозначают семейный код Ibutton.

Контрольная сумма: две левые цифры (90) действуют как контрольная сумма, проверка серийного номера и семейного кода.

Уникальный серийный номер: средняя последовательность (00001bf2743a) является уникальным серийным номером Ibutton.

3. Как работает Ibutton?

Ibutton работает через корпус из нержавеющей стали, который служит интерфейсом, включающим контакт данных («крышка») и наземный контакт («база»).Этот корпус, подключенный к внутреннему кремниевому чипу, облегчает надежные и долговечные соединения при взаимодействии с читателями или другими устройствами.Корпус из нержавеющей стали предлагает физическую долговечность, что делает Ibutton подходящим для суровых сред или мобильных приложений, где как устойчивость, так и производительность могут иметь какие -либо разницы.

4. Как я могу взаимодействовать с DS1990A с помощью микроконтроллера?

Взаимодействие с DS1990A через микроконтроллер требует понимания 1-проводного протокола и соответствующих библиотек программного обеспечения.Однопроводная природа протокола обеспечивает простые настройки соединений, уменьшая проблемы установки и обслуживания.Последовательные и точные транзакции данных гарантируют, что микроконтроллер правильно считывает и записывает данные в DS1990A, процесс, который можно использовать в приложениях, требующих надежной и точной обработки данных.
