Комплексное руководство по регулятору напряжения LM2577

Монолитная интегрированная схема LM2577 предлагает универсальное решение для управления питанием, превосходное приложения для повышения, обратной связи и прямого преобразователя.Благодаря возможности интегрировать несколько функций в одну конструкцию, LM2577 упрощает сложность цепи, уменьшая необходимость в различных дискретных компонентах.Это повышает энергоэффективность и поддерживает оптимизированные и надежные конструкции, что делает его выбором для потребительской электроники и промышленного применения.Благодаря постоянному регулированию напряжения и адаптируемым конфигурациям LM2577 решает потребности в производительности и эффективности, устанавливая высокий стандарт в регуляторах переключения.

Каталог

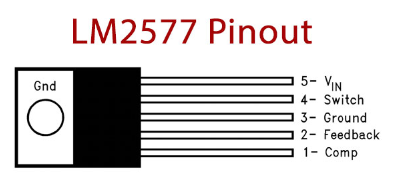

Разгона

Модель САПР

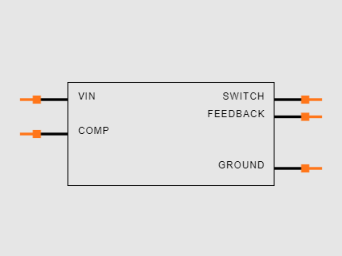

Символ

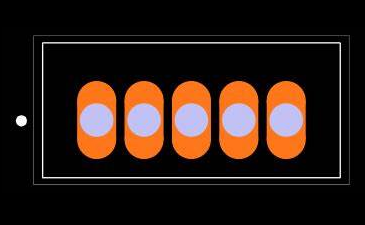

След

Обзор LM2577

А LM2577 возникает как передовая монолитная интегрированная схема, искусно разработанная для облегчения ускорения (BOOST), регулирования обработки и прямого преобразователя с замечательной эффективностью.Его универсальность подчеркивается тремя различными параметрами выходного напряжения: 12 В, 15 В и регулируемым вариантом.Этот вдумчивый дизайн сводит к минимуму спрос на дополнительные внешние компоненты, предлагая путь к большей доступности и более легкий опыт.

LM2577 оснащен мощным коммутатором NPN 3.0A, который полезен для оптимизации эксплуатационной производительности.Интегрируя этот переключатель, схема облегчает типичные проблемы, связанные с внешними компонентами переключения, тем самым оптимизируя конструкцию схемы и смягчая потенциальные ошибки.Кроме того, он включает в себя встроенные защитные функции, такие как ограничение тока, тепловое отключение и блокировка занижного напряжения, способствуя надежной работе, поддержав устройство в пределах безопасных параметров.

Устройство работает с частотой, регулируемой генератором 52 кГц, которая устраняет необходимость в дополнительных компонентах, способствуя более простой конструкции и поддерживая энергоэффективность.Эта частота уравновешивает физический размер магнитных компонентов и общую эффективность работы, что делает возможным создание компактных конструкций схемы, которые обеспечивают существенную производительность.В основном примечательный атрибут - его мягкий старт.Эта функция играет ключевую роль в управлении током запуска при запуске, что позволяет постепенно увеличить выходное напряжение.Этот контролируемый нарастание не только защищает цепь и нагрузку от резких резкостей питания, но также может продлить срок службы подключенных компонентов, одновременно повышая общую стабильность системы.

Функции

Особенность	Описание
Минимальные внешние компоненты	Требует мало внешних компонентов для работы
Ток высокого выходного переключателя	Выходные переключатели NPN 3.0a с возможностью противостояния 65 В
Широкий диапазон входного напряжения	Работает в диапазоне от 3,5 до 40 В
Операция текущего режима	Увеличение переходного отклика, регулирования линии и тока предел
Внутренняя частота осциллятора	Внутренний генератор 52 кГц
Функция мягкой звезды	Уменьшает ток в русии во время запуска
Защитные механизмы	Выходной переключатель, защищенный пределом тока, недостаточное напряжение блокировка и тепловое отключение

Технические спецификации

Вот содержание таблицы для инструментов Texas LM2577T-12 Спецификации и связанные детали.

Тип	Параметр
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	До 220-5
Количество булавок	5
Рабочая температура	-40 ° C ~ 125 ° C TJ
Упаковка	Трубка
Ряд	Simple Switcher®
Код JESD-609	E0
PBFREE CODE	Нет
Статус частично	Устаревший
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	5
Код ECCN	Ear99
Терминальная отделка	Олово/свинец (SN/PB)
Терминальная позиция	ОДИНОКИЙ
Базовый номер детали	LM2577
Функция	Поднимитесь, шагните/вниз
Количество выходов	1
Эффективность	80%
Напряжение - вход (макс)	40 В
Выходное напряжение	12 В
Вывод типа	Зафиксированный
Максимальный выходной ток	3A
Операционное напряжение питания	40 В
Напряжение - вход (мин)	3,5 В.
Входное напряжение - номинальное	5 В
Аналоговый IC - другой тип	Переключение регулятора
Выходная конфигурация	Положительный или отрицательный
Крыжительный ток	10 мА
Топология	Повысить, обратно, передовой конвертер
Режим управления	Текущий режим
Частота - переключение	52 кГц
Техника управления	Модуляция ширины пульса
Синхронный выпрямитель	Нет
Номинальное выходное напряжение	12 В
Высота	8,89 мм
Длина	10,16 мм
Ширина	4,7 мм
Достичь SVHC	Нет SVHC
Статус ROHS	Не совместимый с ROHS
Свободно привести	Содержит свинец

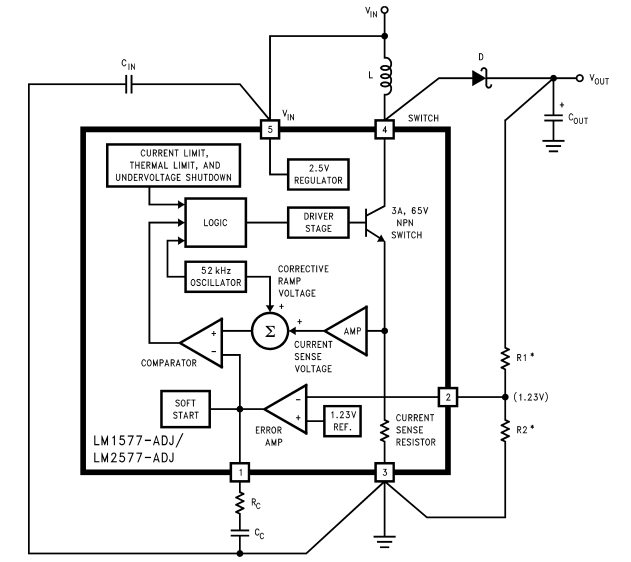

Функциональная блочная диаграмма

Эквивалент

Номер модели	Производитель	Описание
LM2577T-12/LF03	Техасские инструменты	Simple Switcher® от 3,5 В до 40 В, 3A низкий уровень компонентов Увеличенный регулятор 5-220
LM2577T-12/LB03	Техасские инструменты	Simple Switcher® от 3,5 В до 40 В, 3A низкий уровень компонентов Увеличенный регулятор 5-220
LM2577T-12	Техасские инструменты	Simple Switcher® от 3,5 В до 40 В, 3A низкий уровень компонентов Регулятор увеличения от 5 до 220 -40 до 125
LM2577T-12flowb03	Техасские инструменты	6A Переключательный регулятор, 62 кГц переключение Freq-Max, PSFM5, До-220, 5 пин

Сопоставимые части

Номер части

Производитель

Пакет / корпус

Количество булавок

Количество выходов

Максимальный выходной ток

Частота - переключение

Входное напряжение - ном

Напряжение - вход (мин)

Напряжение - вход (макс)

Номинальное выходное напряжение

Выходное напряжение

Эффективность

LM2577T-12

Техасские инструменты

До 220-5

5

1

3A

52 кГц

5 В

3,5 В.

40 В

12 В

12 В

80%

LM2575T-ADJ

На полупроводнике

До 220-5

5

1

3A

-

5 В

3,5 В.

40 В

5 В

60 В.

80%

LM2576T-5.0

Техасские инструменты

До 220-5

5

1

3A

-

12 В

4,75 В.

40 В

5 В

5 В

77%

LM2577T-ADJ

Техасские инструменты

До 220-5 сформированных лидов

5

1

3A

-

12 В

3,5 В.

40 В

5 В

5 В

80%

LM2596T-5.0

Техасские инструменты

До 220-5

220

1

-

-

12 В

4,75 В.

40 В

37 В

5 В

-

Приложения

Основной регулятор повышения

LM2577-это очень адаптируемая интегрированная схема питания режима коммутатора (SMPS), которая интеллектуально увеличивает уровни напряжения для различных применений.При включении в стандартную цепь регулятора повышения он облегчает эффективное преобразование напряжения, что делает его отличным выбором для устройств с аккумулятором, которые зависят от постоянного выхода.Фактические наблюдения указывают на значимость тщательного выбора значений индуктора и конденсаторов, так как этот выбор может значительно повысить эффективность и минимизировать пульсацию напряжения.Кроме того, усердное тепловое управление играет динамическую роль в обеспечении надежной работы, поскольку чрезмерная тепло может поставить под угрозу как производительность, так и продолжительность жизни.

Обратные и вперед преобразователи

Универсальность LM2577 распространяется на более продвинутые топологии, такие как обратные преобразователи.Эти меры часто встречаются в сценариях, требующих электрической изоляции или нескольких выходов на напряжение, обычно встречающихся в адаптерах питания и промышленного механизма.Проектирование этих преобразователей требует дотошного внимания к спецификациям трансформаторов, что напрямую влияет на эффективность системы и общую производительность.Практические применения показывают серьезное значение захвата конфигураций обмотки трансформаторов и методов изоляции, поскольку эти факторы могут значительно повлиять на надежность схемы.

Регулятор с несколькими выходами

Возможность LM2577 управлять несколькими выходами в основном полезна для систем, которые требуют отчетливых уровней напряжения от единственного источника питания.Эта функция становится все более актуальной в компактных встроенных системах и устройствах связи, где доминируют как пространство, так и энергоэффективность.Процесс проектирования регулятора с несколькими выходами требует тонкого баланса требований нагрузки при сохранении стабильности на каждом выходе.Сильный акцент на выбор компонентов и схема схемы является обязательным, так как отраслевые стандарты подчеркивают значение минимизации проблем перекрестной регуляции и обеспечения того, чтобы каждый выход мог соблюдать определенные уровни напряжения в диапазоне условий нагрузки.

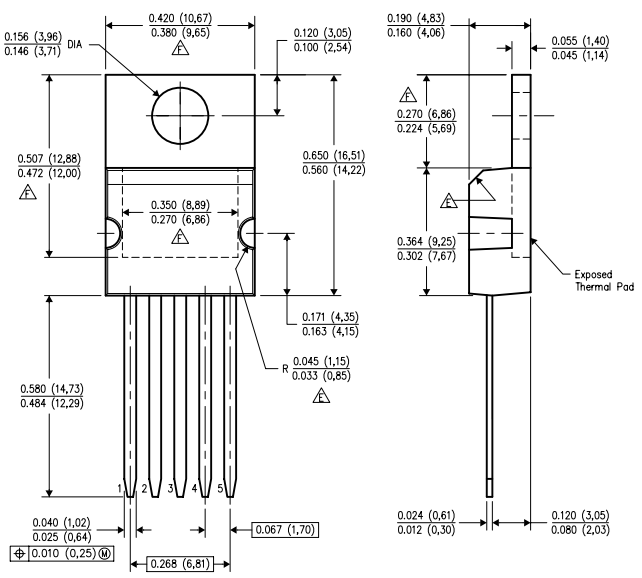

Упаковка

LM2577 Производитель

Texas Instruments (TI) выступает в качестве выдающейся фигуры в глобальном полупроводниковом ландшафте, обладающих операциями в 35 странах.Основанный в 1958 году, TI последовательно раздвигал границы технологического прогресса и широко признан своей новаторской работой в интегрированных цепях.Благодаря специальной рабочей силе из более чем 30 000 сотрудников, компания тщательно участвует в проектировании, производстве и маркетинге передовых аналоговых и встроенных чипов обработки.Основной в Далласе, штат Техас, приверженность TI аналоговым чипам и встроенным процессорам генерирует более 80% своего дохода, отражая целенаправленное стратегическое направление в этих основных областях.

Как динамичный лидер в развитии технологий, TI не только процветает в аналоговых и обработчивых инновациях, но и опытно перемещается в дополнительные доминирование, такие как цифровые обработки света (DLP) и образовательные инструменты, которые включают в себя калькуляторы и многоядерные процессоры.Эта диверсификация означает решимость компании расширить свои технологические горизонты, при этом твердо придерживается ее начальных сильных сторон.
