Полный обзор контроллера ENC28J60 Ethernet

Controller Ethernet EnC28J60 - это простой способ подключения устройств к сети Ethernet, предлагая совместимость с системами с использованием интерфейса SPI.Эта статья охватывает все, что вам нужно знать о ее функциях, настройке и общих приложениях, что делает сетевую интеграцию чистой и доступной.

Каталог

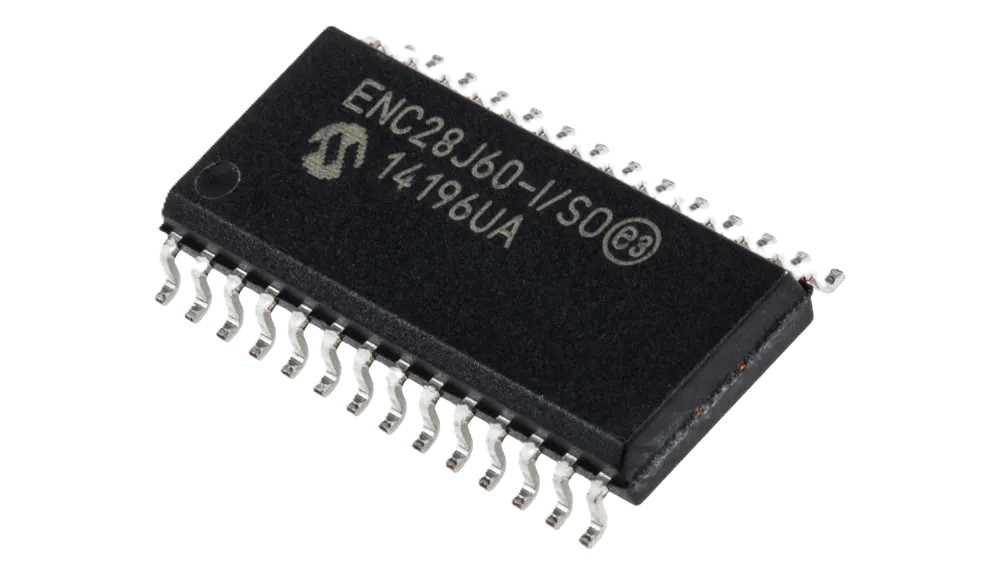

Введение в контроллер ENC28J60 Ethernet

А ENC28J60 это контроллер Ethernet, предназначенный для обработки связи для систем, оснащенных последовательным периферическим интерфейсом (SPI).Как автономный контроллер, он служит мостом между устройством и сетью Ethernet, что делает обмен данными простыми.Этот контроллер соответствует стандартам IEEE 802.3, что означает, что он предназначен для беспрепятственного вписывания в стандартные сетевые системы, обеспечивая надежную передачу данных.При встроенной фильтрации пакетов он эффективно управляет входящими данными, позволяя вам сосредоточиться на функциональности устройства, а не на управлении сети.Его оптимизированный дизайн делает ENC28J60 твердым выбором для приложений Ethernet, которые требуют минимальной накладной расходы и высокой совместимости с SPIAL-контроллерами.

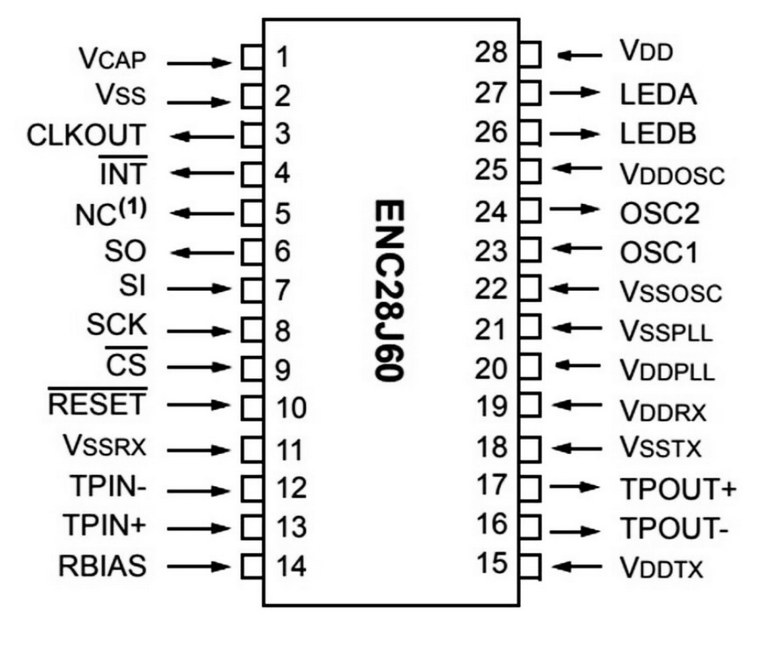

ENC28J60 Обзор макета выводов

ENC28J60 Подробная модель САПР

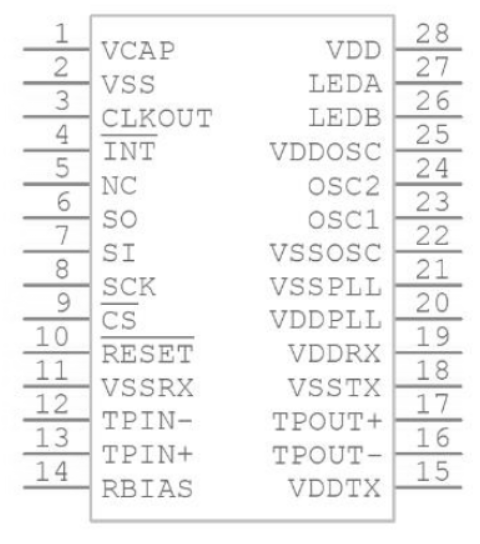

ENC28J60 Символ

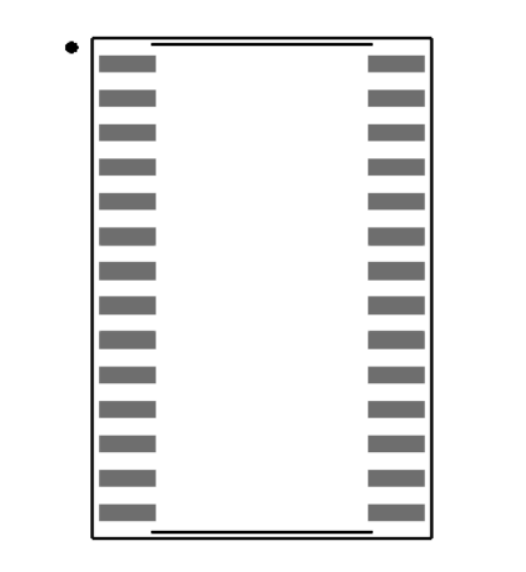

ENC28J60 FootPrint

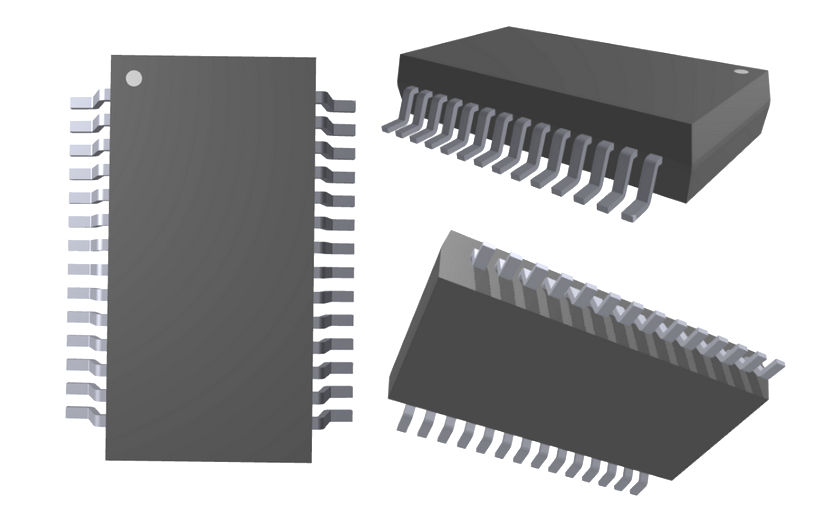

ENC28J60 3D модель

Технические характеристики и особенности

Технические характеристики, атрибуты, параметры и сопоставимые части для технологии Microchip ENC28J60/SS.

Тип	Параметр
Время выполнения завода	6 недель
Устанавливать	Поверхностное крепление
Пакет / корпус	28-ssop (0,209, ширина 5,30 мм)
Количество булавок	28
Масса	2.26799G
Рабочая температура	0 ° C ~ 70 ° C.
Упаковка	Трубка
Опубликовано	2004
Код JESD-609	E3
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	28
Терминальная отделка	Матовая олова (SN) - отожжен
Напряжение - поставка	3,1 В ~ 3,6 В.
Терминальная позиция	Двойной
Терминальная форма	Крыло Печата
Пиковая температура отвоз (° C)	260
Напряжение снабжения	3,3 В.
Терминал	0,65 мм
Время@Пиковой температуру (я)	40
Базовый номер детали	ENC28J60
Функция	Контроллер
Операционное напряжение питания	3,3 В.
Интерфейс	SPI
Номинальный ток снабжения	180 мА
Тактовая частота	25 МГц
Ток - поставка	160 мА
Скорость передачи данных	10 Мбит / с
Протокол	Ethernet
Граница сканирование	Нет
Низкий режим питания	Да
Количество трансиверов	1
Количество серийного я/ОС	1
Стандарты	10 Base-T Phy
Высота	1,75 мм
Длина	10,2 мм
Ширина	5,3 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Ключевые функциональные особенности ENC28J60

Многочисленные источники прерывания

ENC28J60 включает в себя шесть источников прерывания, которые помогают обнаружить конкретные сетевые события или условия.С помощью одного выходного вывода прерывания эта установка облегчает выполнение нескольких задач одновременно, уведомляя контроллер, когда происходит конкретное событие.Вы можете быстро реагировать на события, обеспечивая более плавную и более эффективную работу.

25 МГц требования к часу

Устройство требует входного ввода 25 МГц, обеспечивающего стабильный источник времени для сетевой связи.Эти часы обеспечивают надежную обработку данных, поддерживая устойчивые скорости связи, которые поддерживают диапазон скоростей сети.

Программируемый выходной штифт часов

Программируемый выходной штифт часов позволяет установить определенную тактовую скорость для синхронизации других компонентов в вашей системе.Эта гибкость может быть особенно полезна в сложных системах, где несколько устройств должны работать в синхронизации.

Рабочий диапазон напряжений

С рабочим напряжением от 3,1 В до 3,6 В (обычно 3,3 В), ENC28J60 совместим со многими стандартными источниками мощности.Этот диапазон напряжений обеспечивает достаточную гибкость для интеграции устройства в различные конструкции, не требуя значительных корректировок на установку мощности.

5 В толерантные входы

ENC28J60 имеет входы, которые переносятся до 5 В, что облегчает подключение к системам, которые используют более высокие напряжения.Эта совместимость с различными уровнями напряжения снижает необходимость в дополнительных компонентах для настройки входного напряжения, упрощая вашу настройку.

Температурная диапазон

ENC28J60 поддерживает диапазон температуры от -40 ° C до +85 ° C для промышленного использования и от 0 ° C до +70 ° C для коммерческих применений.Этот широкий диапазон температур делает устройство подходящим как для прочной промышленной среды, так и для стандартных коммерческих настройков, обеспечивая надежную производительность в различных условиях.

Несколько параметров пакета

ENC28J60, доступные в 28-контактных пакетах SPDIP, SSOP, SOIC и QFN.Независимо от того, нужен ли вам меньшая площадь или предпочитаете определенный макет PIN -кода, вы можете выбрать пакет, который соответствует вашим требованиям, делая интеграцию в ваши проекты проще и более гибкими.

Подобные детали с соответствующими спецификациями

Номер части	ENC28J60-SS	ENC28J60T-SS
Производитель	Технология микрочипа	Технология микрочипа
Пакет / корпус	28-ssop (0,209, ширина 5,30 мм)	28-ssop (0,209, ширина 5,30 мм)
Количество булавок	28	28
Скорость передачи данных	10 Мбит / с	10 Мбит / с
Напряжение снабжения	3.3 В	3.3 В
Напряжение - поставка	3,1 В ~ 3,6 В.	3,1 В ~ 3,6 В.
Рабочая температура	0 ° C ~ 70 ° C.	0 ° C ~ 70 ° C.
Протокол	Ethernet	Ethernet
Терминальная позиция	Двойной	Двойной

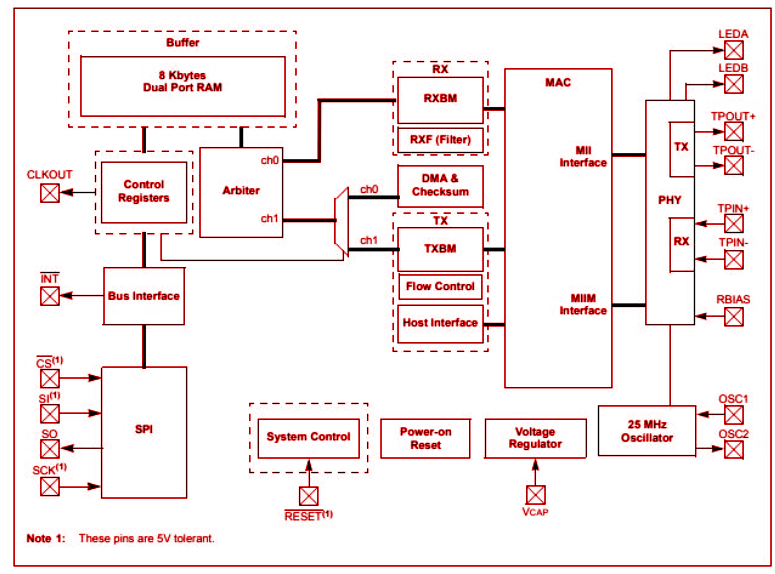

Интерфейс SPI

Интерфейс SPI действует как связь между ENC28J60 и основным контроллером.Эта ссылка позволяет контроллеру отправлять команды и получать данные из сети Ethernet через ENC28J60.Соединение SPI обеспечивает быстрый и надежный обмен данными, что делает его простым для управления сетевыми операциями без задержек.

Контрольные регистры

Регистры управления предоставляют средства для мониторинга и управления различными аспектами ENC28J60.Эти регистры содержат настройки конфигурации и индикаторы состояния, что дает вам возможность управлять тем, как ENC28J60 обрабатывает данные.Регулируя эти регистры, вы можете точно настроить производительность устройства, чтобы лучше соответствовать потребностям вашего приложения.

Двойной порц-буфер

Двухпортный озорный буфер-это то, где пакеты данных временно хранятся, что позволяет как быть обработана или отправлена ​​как обработки или отправки, позволяя как обработать или отправлять.Этот буфер гарантирует, что ENC28J60 может обрабатывать несколько пакетов данных одновременно, сохраняя сглаживание сетевой связи и снижая вероятность задержек.

Арбитр для доступа к оперативной памяти

Арбитр управляет доступом к буферу оперативной памяти, уравновешивая запросы из DMA, передачи и приема.Эффективно управляя этими запросами, арбитр предотвращает конфликты и гарантирует, что каждая часть ENC28J60 может получить доступ к необходимым данным без помех, поддерживая устойчивый поток данных в устройстве.

Автобусный интерфейс

Интерфейс шины отвечает за интерпретацию команд и данных, которые входят через интерфейс SPI.Эта часть ENC28J60 считывает и декодирует инструкции от основного контроллера, гарантируя, что устройство работает так же, как и ожидалось, и правильно выполняет каждую задачу.

Mac (средний доступ к управлению доступом)

Модуль MAC - это то, где работают функции связи устройства Ethernet.Этот модуль придерживается стандарта IEEE 802.3, что означает, что он обрабатывает такие задачи, как адресация и доступ к сети таким образом, чтобы это совместимо с большинством систем Ethernet.Модуль Mac управляет фактической передачей данных, помогая плавно функционировать ENC28J60 в любой сети Ethernet.

Phy (физический слой) модуль

Модуль PHY - это компонент, который преобразует цифровые данные в аналоговые сигналы, необходимые для связи Ethernet по физическим кабелям.Этот модуль кодирует и декодирует сигналы, которые проходят через сеть, позволяя передавать данные и полученные на границе интерфейса Twisted Pair, обычно используемых в настройках Ethernet.Модуль PHY гарантирует, что данные надежно перемещаются между устройством и сетью.

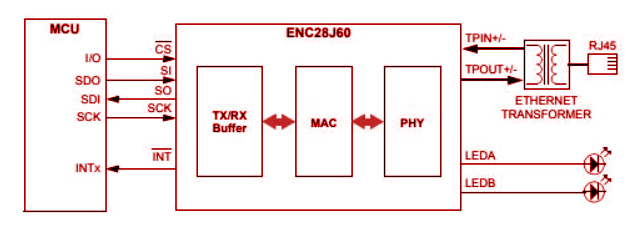

ENC28J60 Стандартная схема применения

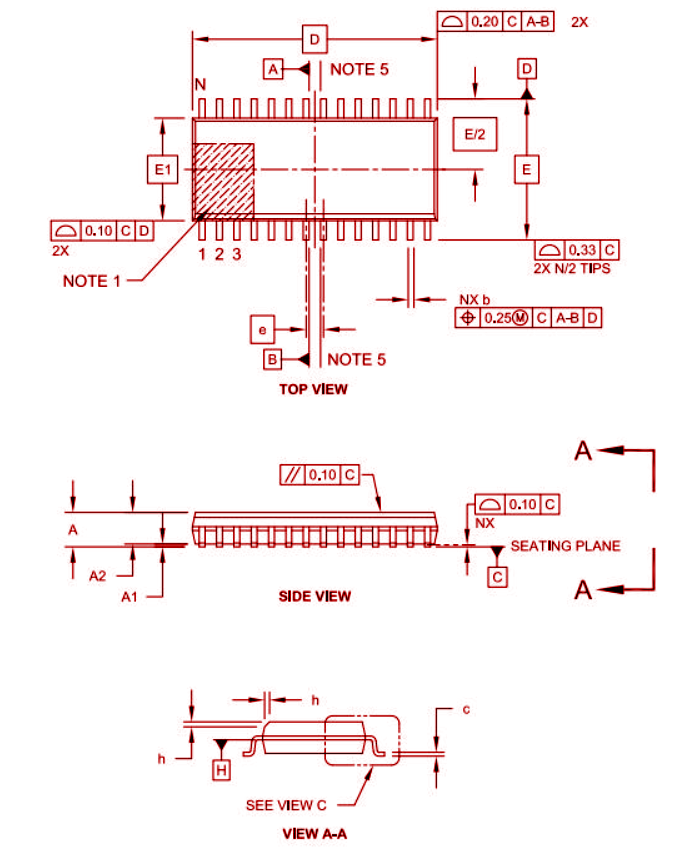

ENC28J60 Информация о упаковке

О технологии микрочипа

Microchip Technology Incorporated предлагает ряд встроенных управляющих решений, известных благодаря их адаптивности и простоте использования.Компания предоставляет инструменты разработки, которые упрощают процессы проектирования и широкий спектр продуктов, которые соответствуют разнообразным потребностям применения.Цель Microchip - помочь разработчикам создать эффективные проекты, которые минимизируют затраты и время разработки, добавляя уровень простоты к сложным задачам.Благодаря надежному портфелю продуктов Microchip, разработчики могут сосредоточиться на достижении своих целей дизайна, уверенными в надежности и поддержке, которую предлагает компания.

DataSheet PDF

DataShing DataShing: ENC28J60-SS:

ENC28J60-SS.PDF

Enc28J60T-SS DataShing:

ENC28J60T-SS.PDF
