CD4017BE CMOS Объяснил: функции, функциональность и использование

Счетчик CD4017BE является универсальной интегрированной цепью на основе CMOS, широко используемой в цифровых системах для подсчета и секвенирования задач.С 10 выходами и надежными функциями управления, включая триггер Schmitt на своем тактовом входе, он обеспечивает точную формирование импульсов и стабильную производительность системы.Обычно встречающийся в приложениях, от цифровых дисплеев до частотных разделителей, надежная и эффективная конструкция CD4017BE делает его ценным компонентом в современной электронике.В этой статье рассказывается о своих ключевых функциях, конфигурациях PIN и практических приложениях, предлагая видения своего значения в различных технологических инновациях.

Каталог

Понимание CD4017BE Счетчик

А CD4017BE это интегрированная схема на основе CMOS, предназначенная для ряда потребностей в подсчете и секвенировании.Он имеет 10 выходов и входных терминалов CP, CR и INH, что делает его хорошо подходящим для различных цифровых систем.С триггером Schmitt на его входе, он управляет формированием импульса, приспосабливаясь к различным переходам тактового сигнала.Эта возможность требуется для систем, где точность импульса динамична, чтобы предотвратить ошибки и поддерживать точность.

Низкий сигнал отключения часов позволяет увеличить количество количества и передавать их на выход декодирования, когда часы прогрессируют.Инженеры ценят свою надежность для создания стабильных систем.Его опытное управление переходом иллюстрирует свою роль в современной электронике.Широко используемый в цифровых дисплеях и задачах секвенирования, он подчеркивает значимость каждого импульса.

При интеграции в практические настройки, формирование импульса счетчика снижает сложность системы - укоренившись сложный дизайн, ценивший функциональность и надежность.Кроме того, для традиционных подсчетных ролей CD4017BE также сияет в инновационных приложениях, требующих точности и гибкости.

Замена и эквивалентная

• CD4017BPWR

• SN74HC4020N

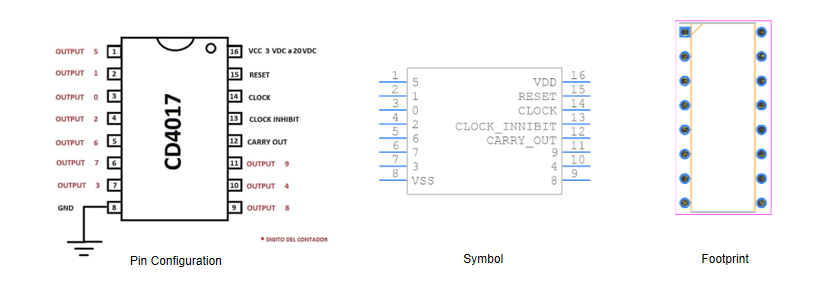

CD4017BE Символ, след и конфигурация PIN

Контакты, ответственные за подсчет выходов, идентифицированные как Q0-Q9 (контакты 1-7, 9-11), доставляют ключевые сигналы, но не являются последовательно организованными.Дизайнеры часто подключают эти выходы к светодиодам или другим показателям, предлагая обратную связь в реальном времени в различных приложениях.Следует проконсультироваться с диаграммами схем для обеспечения правильного подключения.Чтобы предотвратить осложнения, результаты должны поддерживаться в их пределах.

Подключения к мощности и наземным

• PIN 8 служит VSS/Ground, связывается с заземлением цепи и действует как активная ссылка для уровней напряжения.Стабильное соединение заземления смягчает потенциальный шум в цифровых цепях.

• PIN 16, помеченный как VDD/VCC, действует как штифт питания, обычно подключенный к источнику +5 В.Размещение конденсатора вблизи этого штифта стабилизирует мощность, уменьшая колебания напряжения.Эта мера помогает в поддержании стабильности, что предотвращает неустойчивое поведение.

Контрольные и управленческие булавки

• PIN 12, известный как выполнение, поднимается высоко после езды на велосипеде с 1 до 10, обеспечивая сигнал вывоз.Это облегчает каскад в операциях, требующих отчетов, превышающих 10.

• Включение часов, назначенная для PIN 13, останавливает счет при высоком уровне, паузуя операцию.Эта функция оказывается ценной в синхронизации с внешними событиями.

• Clock Pin, идентифицированный как PIN 14, управляет процессом подсчета, увеличивая счет с каждым положительным импульсом.Обычно соединяются с внешними таймерами или микроконтроллерами, доминирующими с необходимостью точного контроля времени в цифровых цепях.

• PIN 15 - это штифт сброса, который поврежден последовательность подсчета до 1. Точность в времени.

CD4017BE Технические параметры

Атрибут продукта	Значение атрибута
Производитель	Техас Инструменты
Упаковка / Случай	PDIP-16
Упаковка	Трубка
Технология	CMOS
Rohs Статус	Не-ROHS Соответствие
Считать Ставка	5,5 МГц
Работа Напряжение снабжения	3v ~ 18В
Работа Температура	-55 ° C. ~ 125 ° C.
Монтаж Стиль	Через Дыра
Считает Метод	Синхронно
Число битов	10-битный
Число терминаций	16
Продукт Тип	Прилавок ICS

CD4017BE функции

Сбалансированная производительность выходных данных

CD4017BE демонстрирует сбалансированную производительность выходной продукции, обеспечивая устойчивую работу в своих десяти выходных состояниях.Это равномерное поведение соответствует задачам с сложными требованиями секвенирования, включая системы отображения и светодиодные охотники.

Защита от статической и гибкой работы

Предназначенное для устойчивости, устройство выдерживает статический разряд, повышая его долговечность и надежность в разнообразных средах.Он может работать без тактового сигнала, поддерживая логические состояния в статических настройках.Эта гибкость оказывается полезной, когда энергосбережение подчеркивается или появляется вхождение сигнала редко.

Минимальное использование мощности

Его низкая мощность делает CD4017BE подходящим для гаджетов с батарейным питанием.Он хорошо работает на различных диапазонах напряжения (3V-15V), что делает его адаптируемым для всего, от портативных устройств до более крупных систем.

Сброс механизм

Получая механизм сброса, устройство может быстро вернуться к известному состоянию, облегчая устранение неполадок и поддерживая стабильную работу.В последовательной логике используется точность времени и удержание состояния, эта функция доказывает.

Универсальность частотного деления

CD4017BE превосходит в частотном разделении, управляя различными входными импульсами для получения десяти различных выходных частот.Его универсальность ценится в цифровых часах и конструкциях столовых.Использование этих функций требует проницательной конструкции схемы для оптимизации производительности, удовлетворяя конкретные потребности при рассмотрении потенциальных проблем применения.

Эксплуатационный механизм

CD4017BE реагирует на тактовые импульсы через свой штифт CLK, причем каждый импульс последовательно активирует выходные контакты, создавая цикл повторяющегося подсчета.Этот процесс особенно подходит для таких приложений, как разделение частот и подсчет последовательности, где оценивается упорядоченная прогрессия.

Взаимодействие с тактовым импульсом

Часовые импульсы направляют CD4017BE, зажигая отдельную последовательность.Каждый импульсный переход к последующему выходному выводу, циклической операции, центральной для применений, таких как управление светодиодным или временным сигналом.Этот ритм повторяет тонкости времени в практических сценариях.

Применение в частотном разделе

Сегменты CD4017BE Clock Impuls с изяществом, превращая более высокую частоту в более мягкую.Он становится необходимым в создании конкретных часов для различных цифровых цепей.В сложных системах эта синхронизация способствует плавной работе, создавая безмятежный ритмичный темп ввода тактовых вводов.

Подсчет последовательности и его актуальность

Подсчет последовательности находит свое место в рамках бесчисленных операций.CD4017be организует процессы, требующие точного времени, и гармонизирующие действия, такие как транспортные системы, где поток опирается на своевременные интервалы.В автоматизации он элегантно координирует активацию механизма, впрыгивая эффективность в промышленный ритм.

Разнообразные применения CD4017BE

Вычислительные приложения

CD4017BE Adeptly управляет входными импульсами в таких устройствах, как клавиатуры и мышей, улучшая пользовательский интерфейс, обеспечивая точный ввод и взаимодействие данных.Счетчики, реализованные в этих устройствах, повышают отзывчивость, серьезный аспект в доменах, требующих высокой точности и скорости, таких как игровой или графический дизайн.

Использование инструментов

В мире инструментов CD4017BE помогает с измерениями, такими как вес и мониторинг процессов химического титрования.Он управляет несколькими этапами для утонченных показаний датчиков, что приводит к точным измерениям в лабораториях.Эта точность не только укрепляет надежность данных, но и создает инновационные методы исследования, которые выглядят в будущем.

Управление электроникой

При встроении в электронные системы CD4017BE контролирует эксплуатационный поток и время, улучшая функциональность в таких устройствах, как DVD -плееры или системы переменного тока.Обеспечение оптимального содействия планированию в разработке энергоэффективных решений, снижение использования мощности и продолжение продолжительности жизни устройства, что отвечает растущему спросу на устойчивость.

Достижения в обработке данных

Использование CD4017BE в обработке данных обостряет точность передачи и скорости обработки.Его вклад в эффективность и стабильность системы очевиден в сетевом оборудовании, где доминирует постоянный поток данных.Включая точную обработку сигналов, она поддерживает бесшовную связь и снижает риски потери или коррупции данных.

Промышленная автоматизация

В промышленных средах CD4017BE пристально следит за сигналами смещения механизмов, что является конечным фактором для контроля точных движений и углов.Это приложение улучшает автоматические сборочные линии, где точное позиционирование повышает производительность и однородность.Он открывает двери для сложных методов автоматизации, стимулирования инновационных методов производства и повышения конкурентоспособности промышленности.

Плюсы и минусы

Плюс

Счетчик демонстрирует замечательную адаптивность, эффективно работающую в широком диапазоне температуры от -40 до 125 ℃.Его дизайн включает антистатическую защиту, повышение надежности в чувствительных контекстах.Инженеры ценят свой разнообразие доступных вариантов пакета - SOP14, TSSOP14 и DIP14 - при этом для бесшовной интеграции в несколько конструкций схемы.

Контр -архитектура Джонсона облегчает высокую скорость подсчета, оказавшись довольно полезной в цифровых системах, используемых в приложениях, таких как таймеры и секвенсоры.Эта архитектура в основном ценится для облегчения сложности сложных механизмов времени в электронных конструкциях.

Минусы

Предлагая многочисленные преимущества, счетчик поставляется с определенными ограничениями.У него не хватает динамической возможности обновления, требуя контролируемого часовым освещением, что может повлиять на производительность в определенных условиях.Отсутствие механизма самостоятельного сдачи требует ручного вмешательства или внешней схемы для сброса, добавляя слои осложнений в некоторые конструкции.

Кроме того, диапазон счетчика ограничен 10, что требует дополнительных счетчиков для более широких диапазонов, что может создавать проблемы в системах с обширными потребностями подсчета.Хотя практикующие часто прибегают к каскаде нескольких счетчиков, чтобы преодолеть это, это может привести к увеличению сложности.

Часто задаваемые вопросы [FAQ]

1. Для чего используется CD4017BE?

CD4017BE превосходит в управлении задачами с подсчета низкого уровня, эффективно обрабатывая счет от 0 до 10. Как 10-этапный счетчик Johnson 10-й десятилетний счетВ значительной степени для разработки эффективности.

2. Каков тип входного сигнала счетчика CD4017BE?

Счетчик принимает различные десятичные цифровые сигналы.В частности, сигналы часов, сброс сигналов и часы отключают сигналы.Эта универсальность обеспечивает точный контроль и время в различных цифровых приложениях, что делает его подходящим для сложных задач, которые требуют точности.

3. Что такое счетчик десятилетия Джонсона?

Счетчик Johnson работает с использованием 5-битной установки, состоящей из Dlip-Flops, образуя циклическую стойку десятилетия.Эта структура обеспечивает надежные выходные сдвиги и предсказуемые последовательности, предлагая существенные преимущества в сложных последовательных логических цепи.

4. Каков диапазон рабочих температур CD4017BE?

Функционируя широкий диапазон температуры от -55 ° C до 125 ° C, CD4017BE демонстрирует значительную адаптивность.Эта устойчивость повышает его производительность в различных средах, включая суровые условия, обычно встречающиеся в промышленных условиях.

5. Каков метод сброса CD4017BE счетчика?

Показывая асинхронный механизм сброса, любой активный выход быстро очищается, когда сигнал сброса снижается.Эта возможность обеспечивает быструю повторную реализацию, улучшая отзывчивость системы и надежность в постоянно меняющихся приложениях.
