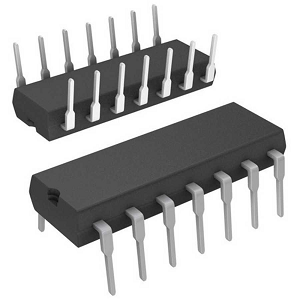

74HC164 Регистр: разгона, таблица истины и таблица данных

74HC164, компонент из семейства Logic 7400, представляет собой 8-битный реестр сдвига, который усиливает возможности микроконтроллера посредством его способности обрабатывать как последовательные входы, так и параллельные выходы.Его высокоскоростная конструкция CMOS поддерживает эффективное расширение выходных выводов.При управлении устройствами, такими как светодиодные массивы и ЖКД, в контекстах с ограниченными выводами микроконтроллера, 74HC164 предлагает существенную полезность путем преобразования последовательных данных в параллельный выход через восемь контактов.Эта статья углубляется во многие аспекты 74HC164, включая его дизайн, эксплуатационные характеристики и применение, предоставляя всесторонний обзор его возможностей и преимуществ в современной электронике.

Каталог

Что такое 74HC164?

А 74HC164 служит различным целям в электронных сценариях, где могут быть желательны дополнительные выводы, функционируя как 8-битный регистр сдвига.Он эффективно обрабатывает последовательные входные данные, обеспечивая асинхронные параллельные выходы, что делает их подходящими для взаимодействия с переключателями, светодиодами, датчиками или системами, нуждающимися в 8-битном параллельном входе.В светодиодных массивах и отображениях этот компонент искусно учитывает выходные штифты микроконтроллера путем упрощения соединений и уменьшения сложности цепи.Его утилита охватывает множество приложений, таких как системы преобразования данных и коммуникации, облегчая плавные переходы данных с последовательными и параллельными.

Эквивалентные и альтернативные модели для 74HC164

• 74HC164D

• 74HCT164S14-13

• SN74HC164DR

• SN74LV164AD

• MC74HC164ADR2G

• CD74HC164M96G4

• MM74HC164MX

• MC74HC164D

• CD74HC164M

• MC74HC164AD

• MM74HC164M

• 933714070652

Пинота 74HC164

PIN -код	Название вывода	Функция
1	DSA	Ввод последовательных данных
2	DSB	Ввод последовательных данных
3	Q0	Вывод данных
4	Q1	Вывод данных
5	Q2	Вывод данных
6	Q3	Вывод данных
7	Гнездо	Земля
8	Сн	Тактовой импульс -позитивный край запускается
9	МИСТЕР	Мастер -сброс - асинхронно
10	Q4	Вывод данных
11	Q5	Вывод данных
12	Q6	Вывод данных
13	Q7	Вывод данных
14	Венчурной	Напряжение снабжения

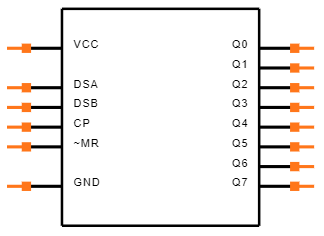

74HC164 Символ и след

Особенности 74HC164

Диапазон напряжений и адаптивность мощности

74HC164 работает в пределах гибкого диапазона напряжения от 2 В до 6 В, что позволяет бесшовную интеграцию в различные среды схемы.Он адаптируется как к стандартным, так и к снижению уровней мощности, повышая эффективность без дополнительной сложности аппаратного обеспечения регуляции напряжения.Охватывание современных практик дизайна часто соответствует этой адаптивности, направляя эффективное использование мощности.

Динамика тока и мощности

74HC164 хорошо подходит для сценариев с низкой мощностью, что приводит к максимальному току всего 100 мкА, что делает его идеальным для устройств с аккумулятором.Его вывод поддерживает текущую емкость ± 25 мА, обеспечивая сильную производительность вождения сигнала.В более крупных системах эта эффективность способствует снижению мощности, потенциально продлевая срок службы устройства и повышая производительность.

Тактовая частота и обработка данных

Обработка тактовых частот до 54 МГц, 74HC164 соответствует быстрой обработке данных и потребностям в передаче в высокоскоростных приложениях, таких как системы связи.Компоненты с такими мощностями могут, в частности, повысить скорость обработки и эффективность, способствуя развитию технологий, которые требуют быстрого и надежного обработки данных.

Энергоэффективность и технология CMOS

Используя технологию CMOS, 74HC164 иллюстрирует потребление низкого энергопотребления в сегодняшнем дизайне электронных устройств.Минимальные требования к энергии CMOS во время фаз простоя помогают уменьшить тепловую выходную мощность, решая проблемы по поводу перегрева устройств и продления работы с рабочим сроком службы.

Гибкость упаковки и дизайна

74HC164, доступный в различных типах пакетов, таких как PDIP и SOIC, предлагает дизайн свободы для выбора идеального форм -фактора для своих приложений.Является ли это универсальностью, независимо от того, является ли компактность или легкость обработки прототипа, эта универсальность поддерживает оптимизированные процессы проектирования и масштабируемые методы производства.

Повышенная защита ESD

Усовершенствованная защита ESD, превышающая стандарты JESD 22, добавляет уровень безопасности от повреждения электростатического разряда.Этот аспект поддерживает долговечность и надежность полупроводника в статичных средах.В практических приложениях сильные защиты ОПР снижают уровень отказов и снижают затраты на техническое обслуживание, что приводит к большей последовательности устройств и удовлетворенности клиентов.

Спецификации 74HC164D

Тип	Параметр
Время выполнения завода	12 недель
Пакет / корпус	SOIC (0,154, ширина 3,90 мм)
Количество булавок	14
Рабочая температура	-40 ° C ~ 125 ° C.
Ряд	74HC
Статус частично	Активный
Количество терминаций	14
Терминальная позиция	Двойной
Пиковая температура отвоз (CEL)	НЕ УКАЗАН
Частота	78 МГц
Функция	Сериал, чтобы параллельно
Поставка напряжения-макс (VSUP)	6 В
Количество схем	8
Семья	HC/UH
Выходная полярность	истинный
Задержка распространения (TPD)	240 нс
Направление подсчета	ВЕРНО
Достичь SVHC	Нет SVHC
Свободно привести	Свободно привести
Монтажный тип	Поверхностное крепление
Поверхностное крепление	ДА
Количество элементов	1
Упаковка	Вырезать ленту (CT)
Опубликовано	2016
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Напряжение - поставка	2 В ~ 6 В.
Терминальная форма	Крыло Печата
Напряжение снабжения	4,5 В.
Время@Пиковая температура отрабатывания макс.	НЕ УКАЗАН
Вывод типа	Толкать
Поставка напряжения мимин (VSUP)	2 В
Количество битов	8
Логический тип	Сдвиг регистр
Тип триггера	Положительный край
Fmax-Min (MHZ)	24 МГц
Ширина	3,9 мм
Статус ROHS	ROHS COMPARINT

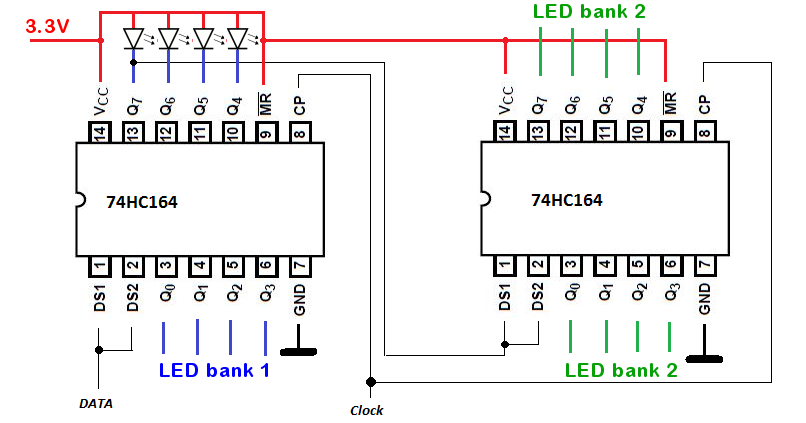

Использование 74HC164 в продвинутых проектах

Бесплатная интеграция 74HC164 с микроконтроллерами включает в себя минимальное использование выводов, повышение пространства и эффективности в конструкции цепи.Сигнал тактового сигнала изящно организует передачу данных от двух последовательных входов на параллельные выходы, создавая плавный и эффективный процесс.Когда выходы отражают данные в 8-битном порте, это обеспечивает легкое управление данными с помощью PIN-контактов.Выступая в качестве основного ритма передачи данных, такточный сигнал гарантирует перемещение данных с точными интервалами.Эта синхронизация обладает цифровыми системами с точностью и надежностью.Другие находят огромное значение в синхронизации часов 74HC164, особенно в чувствительных к времени сценариям, таких как обработка сигнала.

74HC164 усиливает управление данными, плавно преобразуя последовательный вход в параллельный выход.Это уменьшает сложность проводки и уменьшает вероятность ошибок, что делает дизайн системы более простым и ускоряя циклы разработки с более легким устранением неполадок.74HC164 ценится за его простую функциональность и надежность.Его использование часто рассматривается в цифровых дисплеях или системах, требующих нескольких выходов, но ограниченных линий управления.Многие восхищаются своей способностью расширять возможности ввода/вывода, не навязывая дополнительного бремени по микроконтроллерам.Тактическое преимущество использования 74HC164 заключается в решении ограничений ограниченных портов ввода/вывода на микроконтроллерах.Смещая выходы с последовательных на параллель, вы можете стратегически перераспределить ресурсы микроконтроллера, разблокировать дополнительные функции и повысить производительность в существующих оборудовании.

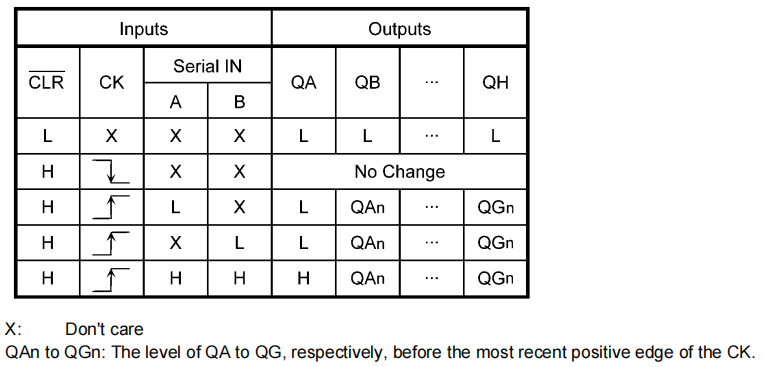

Таблица истины для 74HC164

Приложения 74HC164

Универсальные логические приложения

74HC164 служит универсальным объектом в логике общего назначения, обеспечивая преимущества для электронных систем, оптимизируя несколько потоков данных.Его интеграция позволяет повысить эффективность и производительность в разных приложениях.

Интеграция в потребительскую электронику

В таких устройствах, как персональные компьютеры и телевизоры, 74HC164 обогащает обработку и управление данными.Облегчая более плавные операции, это повышает отзывчивость устройства, обогащение и поддержку требовательных сред.

Усовершенствование периферийного устройства

Используемые на периферийных устройствах, таких как клавиатуры и принтеры, 74HC164 усиливает функциональность благодаря возможности обработки данных.Он обеспечивает беспрепятственное взаимодействие между устройствами и системами хост, способствуя синхронизированным операциям.

Оптимизация сетевого устройства

Для сетевых устройств 74HC164 помогает в передаче и управлении данными.Он организует и обрабатывает информацию последовательно, повышая скорость и надежность сети.Его использование помогает облегчить узкие места, способствуя эффективной сетевой инфраструктуре.

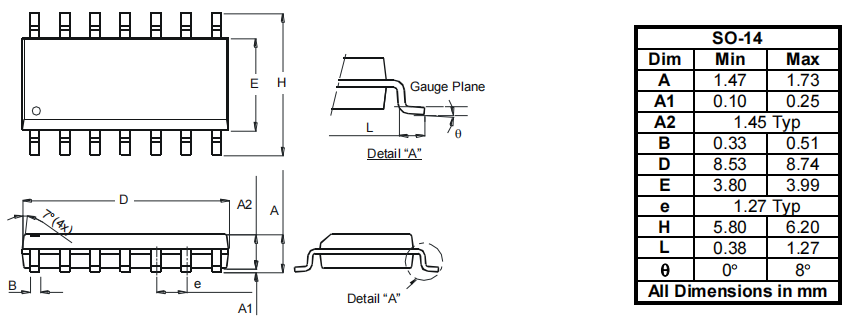

Упаковка 74HC164

74HC164 Информация о производителе

Toshiba получает признание для своего диверсифицированного портфеля в электронике, влияющих на такие сектора, как полупроводники и цифровые технологии.Его способность предоставлять надежные и инновационные решения очевидны в различных областях, включая потребительскую электронику и сложную ИТ -инфраструктуру.Toshiba демонстрирует глубокую приверженность инновациям посредством последовательных инвестиций в исследования и разработки, гарантируя, что она удовлетворяет динамические потребности современных рынков.Эта посвящение просвечивает в разработке передовых полупроводников в многочисленных приложениях, таких как коммуникационные устройства и промышленное оборудование.Предвидя технические тенденции, Toshiba стратегически решает предстоящие вызовы и использует новые возможности.Благодаря революционной работе в области квантовых вычислений и технологий искусственного интеллекта Toshiba формирует будущие парадигмы, направляя курс технологического прогресса и поддерживая свое лидерство на конкурентном рынке.

DataSheet PDF

74HC164D DataShings:

74HC164D.PDF

Часто задаваемые вопросы [FAQ]

1. В чем разница между чипом 74LS164 и чипом 74HC164?

74LS164 использует технологию TTL, оптимально работает со стабильным предложением 5 В.Это требование хорошо соответствует системам, следующим по стандартам логики TTL, хотя оно приводит к более высокому потреблению мощности.С другой стороны, 74HC164 основан на технологии CMOS, предлагая диапазон рабочего напряжения от 2 В до 6 В.Этот диапазон обеспечивает адаптивность для энергоэффективных конструкций, легко вписываясь в устройства с батарейным питанием.Многие выбирают между ними, взвешивая энергопотребление и напряжение питания, всегда руководствуясь совместимостью с системы и конкретными потребностями каждого приложения.

2. В чем разница между 74HC164 и 74HC595?

74HC595 оснащен выходной защелкой и OE (выходной сигнал), которая повышает стабильность выходных данных.Это полезно для приложений, требующих последовательного и синхронизированного контроля, минимизируя вероятность глюков во время высокоскоростных задач.Напротив, 74HC164 обеспечивает непосредственное сдвиг с асинхронным сбросом, предлагая простоту в сценариях, где необходимо минимальное внешнее управление.Дизайн схемы с этими компонентами уравновешивает сложность управления и простоту эксплуатации, предоставляя возможности для творческих решений в инженерных задачах.

3. Что такое 74HC164?

74HC164 идентифицируется как 8-битный регистр сдвига с последовательным входом и параллельным выводом, упрощая управление данными при расширении выходов с микроконтроллера.Он обычно используется для создания эффективных конвейеров данных, управления несколькими выходами на светодиодных дисплеях или аналогичных массивах.Используя свой простой, но адаптируемый дизайн, вы можете расширить функциональность, не усложняя схему.Это отражает предпочтение простоте и эффективности в дизайнерских решениях, соответствующие более широким тенденциям в направлении оптимизированных в развитии электроники.
