2N3773 Транзистор: функции, разгона и приложения

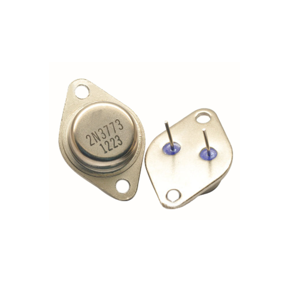

Транзистор 2N3773, сильный компонент, размещенный в пакете TO-3 и предназначенный для мощных применений.Эта статья углубляется в функциональные возможности транзистора, демонстрируя его пригодность для сложных электронных установок и сложных сред.Мы рассмотрим его приложения в области усилителей аудио, переключения питания и промышленных настроек, а также предоставим информацию о сопоставимых транзисторах, которые могут служить альтернативами.Он предоставит вам всеобъемлющие знания о транзисторе 2N3773, его дизайне и его возможностях в различных электронных цепях.

Каталог

Что такое транзистор 2N3773?

А 2N3773 является прочным аудио-транзистором, размещенным в пакете To-3, адаптированным для точных линейных задач, таких как драйверы позиционеров.Он процветает в настройках переключения питания, таких как реле, соленоиды и преобразователи DC-DC и превосходны в высокопроизводительных аудио-усилителях.Работая от -65 ° C до 200 ° C, он предлагает гарантию при сложных экологических сценариях.Его компактная конструкция облегчает плавную интеграцию в современные электронные рамки, отражая непрерывный прогресс в электронном миниатюризации.

Адаптируемость 2N3773 позиционирует его как желательный выбор в нескольких областях.Это впечатляющая эффективность повышает ясность звука.В промышленных условиях его роль в преобразователях DC-DC поддерживает энергосберегающие меры и последовательный контроль энергии.Такое широкое использование иллюстрирует его вклад в продвижение технологических инноваций.

Сопоставимые варианты и заменители

• 2N3000

• 2N3012

• 2N3772G

• 2N3773G

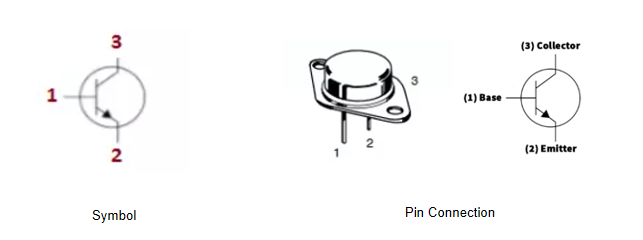

2N3773 Символ и конфигурация PIN

2N3773 является устойчивым транзистором NPN, часто используемым в мощных сценариях, превосходящих такие задачи, как усиление или переключение электронных сигналов.В своей стойкой производительности он резонирует с непреклонным приводом для оптимизации технологических процессов.

Конфигурация PIN

Основание (B): базовый действует как управляющий шлюз, управляя потоком электронов между эмиттером и коллекционером.Суммально настраивая небольшой входной ток, он выпускает больший поток тока, восхищая приложения, которые процветают при усилении сигнала.

Имиттер (E): Доверенное отправка электронов в базу, эмиттер требует тщательного соединения.Это внимание к деталям повышает эффективность схемы и защиты от иколов производительности, которые могут возникнуть из -за плохой связи.

Коллекционер (C): Роль коллекционера состоит в том, чтобы захватить электроны с основания, жаждать стратегического размещения в цепях.Это позиционирование похоже на искусство, где понимание связей глубоко влияет на рассеяние власти и превосходство в эксплуатации.

2N3773 Транзисторные технические параметры

Атрибут продукта	Значение атрибута
Производитель	Stmicroelectronics
Пакет / корпус	До 3
Упаковка	Масса
Длина	39,5 мм
Ширина	26,2 мм
Высота	8,7 мм
Конфигурация	Одинокий
Полярность транзистора	Npn
Рассеяние власти	150 Вт
Рабочая температура	-65 ° C ~ 200 ° C.
Монтажный стиль	Через дыру
Тип продукта	BJTS - биполярные транзисторы

Особенности 2N3773 транзистора

Транзистор 2N3773 изготовлен для задач с низкой и средней частотой, отмеченной своей способностью управлять существенным током и напряжением.Этот атрибут делает его привлекательным для контекстов, в которых стремится надежное управление энергетикой.Он эффективно обрабатывает широкий диапазон мощности, от десятков до сотен ватт, удовлетворяя разнообразные потребности, связанные с промышленностью и электроникой.Эффективность в использовании 2N3773 включает в себя интеграцию методов диссипации адепта, поскольку его мощные задачи вызывают заметное тепло.Применение радиаторов или альтернативных методов охлаждения способствует устойчивости устройств и срока службы, в системах, нуждающихся в постоянной производительности.

Долговечность 2N3773 делает его благоприятным в секторах, сосредоточенных на управлении энергетикой.Он хорошо адаптируется к разнообразным ролям, таким как усилители звука, двигательные драйверы и регуляторы напряжения.Его мастерство в бесшовном обработке мощности повышает свою ценность в создании надежных и эффективных систем.Использование 2N3773 в рамках интенсивных энергопотреблений часто повышает эффективность системы, когда его неотъемлемые преимущества максимизируются.Это отражает его надежную надежность и эффективность, побуждая постоянно выбирать интеграцию как в развивающихся, так и в установленных проектах.

Усиление и переключение роли 2N3773 в цепях

Механизм усиления

2N3773 использует свой путь коллекционера-эмиттера для эффективного увеличения прочности входного сигнала.Этот путь служит каналом, позволяя небольшому входному току управлять большим выходным током.Это создает возможность для трансформации энергетики, напоминающего дирижера, умело руководствуясь оркестром.Базовый ток действует как триггер для процесса усиления.Просто регулируя этот ток, можно засвидетельствовать любые изменения в выводе, похоже на то, как тонкие эмоции могут изменить ход разговора.

Переключение возможностей

Транзистор работает преимущественно в двух состояниях: насыщенности, где он проводит электроэнергию полностью и отсекает, где он останавливает текущий поток.Эта двойственность отражает баланс, необходимый для принятия решений человеком между действиями и сдержанностью.Переход между этими состояниями контролируется напряжением, приложенным к основанию.Это внешнее влияние соответствует тому, как внешние мотивы могут стимулировать действия человека, переводя людей от бездействия к вовлечению.

Оценка качества транзистора 2N3773

Визуальный осмотр

Занимайтесь комплексным визуальным осмотром, чтобы обнаружить любые потенциальные физические повреждения или ожоги.Наблюдение за тонкими признаками, такими как обесцвечивание, может дать ранние показания об ухудшении компонентов, так же, как идентификация износа в повседневных инструментах.

ПИН -тестирование

Используйте мультиметр для измерения сопротивления среди базовых, эмиттерных и коллекционных булавок.Требуются последовательные показания, сродни регулярности, необходимой для обычных проверок технического обслуживания для бытовых приборов.

ПН

Проверьте падение напряжения в перекрестке PN, нацеленную на диапазон от 0,6 до 0,7 вольт.Этот диапазон гарантирует диодные функции в рамках ожидаемых норм, что и на поддержании стабильных уровней давления воды в сантехнических системах.

Оценка значения HFE

Проанализируйте значение HFE или бета транзистора, ожидая, что оно будет лежать от 20 до 100. отклонения от этого спектра может указывать на неэффективность, аналогичную обнаружению непоследовательного потребления топлива у транспортных средств.

Сопротивление упаковки

Проверьте высокое сопротивление между коллекционером и упаковкой;Более низкие значения могут намекнуть на возможный ущерб или внутренние шорты.Это напоминает проверку целостности изоляции в электрической проводке, которая, если она скомпрометирована, может привести к неисправности.

Температурная оценка

Наблюдайте за любыми необычными колебаниями температуры во время операции транзистора.Необычное тепловое образование часто указывает на основные проблемы, параллельно, как перегрев двигателя может указывать на механические проблемы в автомобильных системах.Регулярная оценка этих аспектов способствует надежной производительности, опираясь на сочетание опыта тестирования, сравнимого с обеспечением долговечности и эффективности различных механических систем.

2N3773 Абсолютные максимальные оценки

Символ	Параметр	Ценить	Единица
V.Генеральный директор	Напряжение коллекционера-эмиттер (яБеременный = 0)	140	V.
V.Сев	Напряжение коллекционера-эмиттер (vБЫТЬ= -1,5 В)	160	V.
V.CBO	Напряжение базы коллекционера (iЭн = 0)	160	V.
V.Эбо	Напряжение базы излучателя (яВ = 0)	7	V.
яВ	Ток коллекционера	16	А
яСМ	Пиковой ток коллекционера (tП<5 РС)	30	А
яБеременный	Базовый ток	4	А
яБМ	Базовый ток пика (tП < 1 ms)	15	А
Пмат	Полное рассеяние при тВ ≤ 25 ° C.	150	W.
Тstg	Температура хранения	-65 до 200	° C.
ТДж	МаксимумРабочая температура соединения	200	° C.

Использование транзистора 2N3773

Точные соединения

Эффективность транзистора 2N3773 зависит от точных соединений.В то время как определенные конфигурации позволяют некоторую взаимозаменяемость между коллекционером и излучателем, база требует внимательного внимания к деталям.Это гарантирует правильное функционирование, как показано в контролируемых экспериментах и ​​тщательном тестировании в практических приложениях.Соединения с двойной проверкой во время сборки минимизируют ошибки, повышая надежность системы.

Безопасные границы

Поддержание соблюдения напряжения и пределов тока необходимо для долговечности и эффективности транзистора.Отказ от этих параметров может вызвать неисправности компонентов, что очевидно во многих случаях, когда перегрузки приводят к повреждению.Проектирование цепей, чтобы оставаться в безопасных операционных границах - это практика, отстаиваемая для обеспечения стабильности и надежной работы.

Управление теплом

Мощные транзисторы, такие как 2N3773, склонны к перегреву задач.Такие решения, как радиаторы, требуются для рассеивания избыточного тепла, сохранения целостности устройства.Это отражает приложения, где эффективное тепловое управление продлевает срок службы компонентов.Стратегически позиционирование радиатора максимизирует воздушный поток и эффективность охлаждения.

Оптимизация производительности схемы

Рафинирование цепей для пиковой производительности включает в себя компоненты и конфигурации тонкой настройки.Это может включать использование механизмов обратной связи и корректировка усиления, которые распространены в расширенных приложениях.Интеграция защитных компонентов, таких как диоды или предохранители, снижает риск электрических скачков.

Охрана от скачков напряжения

Реализация мер защиты защищает от неожиданных пиков напряжения.Это может включать в себя устройства подавления переходного напряжения или схемы схватки, методы, часто используемые для защиты чувствительного оборудования.Проактивность в преддверии и готовности к повышению поддержания в поддержании целостности системы, широко распространенной практике в области электроники и важной конструкции системы.

Применение схемы для транзистора 2N3773

Усовершенствование дизайна фильтра

Транзистор 2N3773 полезен для усиления отношения сигнал / шум в электронных системах.Внедряя этот компонент в конструкции фильтров, достигается существенное снижение шума, обеспечивая сигналы сохранить желаемую ясность и точность.Использование оптимизированных методологий фильтрации часто включает в себя петли обратной связи.Благодаря итеративным улучшениям эти петли способствуют общей производительности системы и усиливают целостность сигнала.

Защитные механизмы

Использование 2N3773 в рамках защиты предлагает грозный щит от перегрузки и коротких замыканий.Эти транзисторы эффективно работают в сценариях, ограничивающих ток, быстро действуя для защиты чувствительных к компонентам от потенциальных повреждений.Вы можете часто получать информацию из обширного тестирования, где защитные стратегии поддерживают операционную стабильность, даже при сложных условиях.

Инновация в схеме осциллятора

В контекстах генератора 2N3773 позволяет создавать разнообразные формы сигнала с использованием конфигураций LC и RC.Гибкость в проектировании позволяет создавать точные частоты результатов, что для связи и приложений для связи.Экспериментирование с различными настройками генератора может привести к отличительным формам волны, повышая функциональность в разных приложениях.

Методы усиления

2N3773 является искусным при усилении слабых сигналов, в сочетании с дополнительными резисторами и конденсаторами для создания сложных стадий усилителя.Выбирая эти компоненты, вы можете настроить свойства усиления, чтобы соответствовать конкретным потребностям.Такая персонализация часто руководствуется практическими приложениями, где качество усиления сигнала влияет на результаты производительности.

Переключение решений

Использование 2N3773 в приложениях переключения облегчает эффективное управление удаленной схемой, часто через реле.Эта функция является неотъемлемой частью систем автоматизации и управления, где точные действия по переключению имеют большое значение.Он показывает необходимость надежной работы реле для предотвращения нежелательных инцидентов переключения, проектирования и тщательного выбора компонентов.
