1n5711 Schottky Diode: альтернативы, функции и таблица данных

Диод Шоттки 1N5711 выделяется благодаря его способности переключаться на замечательных скоростях, в сочетании с особенно низким перепадением напряжения.Эта статья углубляется в характеристики и применения 1N5711, подчеркивая его большой вклад в экологически чистые технологические достижения.Благодаря изучению его атрибутов и практических реализаций, мы стремимся представить всестороннее понимание его влияния на современный дизайн и производительность электроники.

Каталог

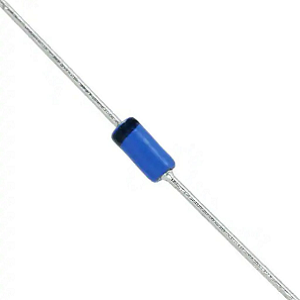

Обзор 1N5711

А 1n5711 Диод запутанно смешивает металл и кремний, позволяя ему достичь не только замечательного высокого напряжения, но и удивительно быстрых возможностей переключения.Его эффективное применение в задачах обнаружения и импульсов UHF/VHF обусловлено его обширным операционным диапазоном.Пакет Di-35 Diode обеспечивает надежность с порогом прямого тока 15 мА в паре с прямом напряжением 0,41 В.Благодаря его совместимости со стандартными методологиями вывода, есть легкость в его использовании для процессов монтажа сквозного монтажа, что добавляет к ее функциональной привлекательности и способствуя чувству инженерного удовлетворения.

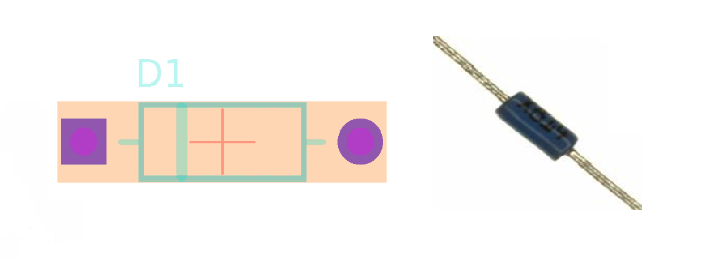

1N5711 Конфигурация PIN

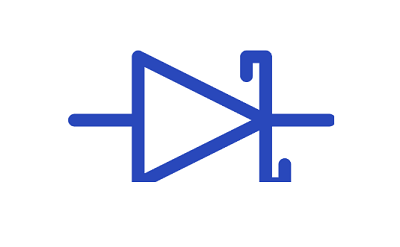

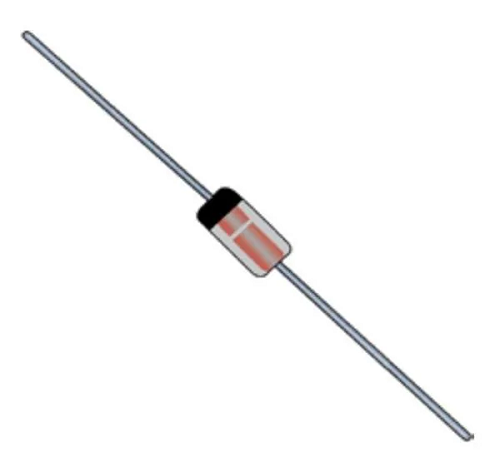

1N5711 Символ и модель САПР

Особенности 1N5711

Укрепленный защитный слой

Диод 1N5711 включает в себя укрепленный защитный слой, который усиливает его способность противостоять внезапным скачкам напряжения.Этот слой снижает риск повреждения от резких пиков напряжения, предлагая диоду более длительный эксплуатационный срок службы.Такая конструкция из предыдущих электронных разломов из-за недостаточной защиты от чрезмерного напряжения, что часто приводило к дорогостоящим простоям и ремонту.

Исключительно низкое напряжение активации

Что действительно различает 1N5711, так это его удивительно низкое напряжение активации.Эта функция позволяет диоду инициировать поток тока с минимальным напряжением, хорошо предоставляя себя энергоэффективным конструкциям цепи.В современной электронике, где сохранение энергии часто находится на переднем крае, это свойство способствует снижению эксплуатационных расходов и продлению срока службы батареи путем минимизации потерь мощности во время преобразования напряжения.

Сверхбывающая скорость переключения

Сверхбывающая скорость переключения на уровне пикосекунса диода является окончательной характеристикой.Это быстрое переключение обеспечивает немедленные переходы, которые хороши в высокочастотных приложениях, в частности, RF и микроволновые цепи.Минимизируя задержку, это улучшает скорость и производительность электронных устройств.Эта особенность является свидетельством постоянных улучшений в полупроводниковых технологиях, повторяющих прогрессию отрасли в направлении более гибких и отзывчивых компонентов.

Спецификации 1N5711

Тип	Параметр
Время выполнения завода	15 недель
Устанавливать	Через дыру
Количество булавок	2
Диодный элемент материал	Кремний
Количество элементов	1
Упаковка	Лента и катушка (TR)
Статус частично	Активный
Количество терминаций	2
Код ECCN	Ear99
HTS -код	8541.40.00.70
Напряжение - рейтинг DC	70В
Текущий рейтинг	15 мА
Подсчет штифтов	2
Контакт	Олово
Пакет / корпус	DO-204AH, DO-35, осевой
Масса	4.535924G
Напряжение срыва / V	70В
Рабочая температура	-65 ° C ~ 200 ° C TJ
Код JESD-609	E3
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Завершение	Осевой
Дополнительная функция	Быстрое переключение
Емкость	2pf
Терминальная форма	ПРОВОЛОКА
Базовый номер детали	1n57
Полярность	Стандартный
Диод тип	Шоткий - сингл
Выходной ток	15 мА
Вперед	15 мА
Впередное напряжение	1V
Пик обратный ток	200NA
Емкость @ vr, f	2pf @ 0v 1 МГц
Внешний диаметр	1,93 мм
Обратное напряжение (DC)	70В
Высота	2 мм
Ширина	2 мм
Радиационное упрочнение	Нет
Свободно привести	Свободно привести
Рассеяние власти	430 МВт
Случайный соединение	Изолирован
Макс обратный ток утечки	200NA
Время восстановления обратного восстановления	100 пс
Максимальное повторяющее обратное напряжение (VRRM)	70В
Обратное напряжение	70В
Максимальная температура соединения (TJ)	200 ° C.
Диаметр	2 мм
Длина	4,5 мм
Достичь SVHC	Нет SVHC
Статус ROHS	ROHS3 соответствует

Функциональная блок -схема 1N5711

Приложения диода 1N5711

Обнаружение сигнала UHF/VHF

Диод 1N5711 становится использованием в обнаружении сигнала UHF/VHF, в первую очередь из -за его быстрого переключения и низкой емкости.Эти функции помогают в уточнении и усилении приема сигналов, отражая глубокое стремление к более четким телекоммуникациям.Сокращая искажение сигнала, диод обеспечивает улучшенную производительность в системах связи, повторяя общее понимание в отраслях, где ясность на больших расстояниях часто возникает в качестве фокуса.

Импульсная обработка с обширным динамическим диапазоном

В импульсных приложениях мастерство диода в управлении широким динамическим диапазоном является отдельным активом.Его быстрый отклик и адаптивность к изменению интенсивности сигнала позволяют плавно обработать сложные электронные операции.Уроки, взятые из областей аналогового и цифрового конструкции схемы, освещают универсальную полезность диода, освещая его динамическое управление диапазоном как путь к достижению точной и стабильности работы.

Безопасность устройств MOS

1N5711 Диоды Комплексные защиты чувствительных к устройствам MOS от вреда из -за шипов напряжения, сложного аспекта его конструкции.Swift Time Recovery обеспечивает быстрое зажим переходных процессов, обеспечивая надежный барьер против угроз перенапряжения.Эта характеристика актуальна в электронике, где стратегическая реализация защитных мер становится почти ритуалом точности.

Гибкий переключение в схемах низкого уровня логики

Возможность диода для эффективного переключения в схемах низкого логического уровня делает его оптимальным выбором для борьбы с потерей мощности и повышению эффективности схемы цепи.В потребительской электронике пользуются его способность поддержать целостность при одновременном снижении энергопотребления, вызывая инновации в конструкциях портативных устройств.

1N5711 Dyod

Изучение различных применений диода 1N5711 представляет свою роль в современной электронике.Его успешное решение сложных задач в различных приложениях подчеркивает уникальные требования для выбора и интеграции компонентов.Этот повествование означает непрерывный обмен между теоретическими понятиями и практической реализацией, руководящими достижениями в области электронных техники.

1n5711 Эквиваленты и альтернативы

Часть	Производители	Категория	Описание
Jantx1n5711-1	Микросоми	Телевизионные диоды	Jantx Series 70V 33MA через Dole Schottky Diode - Do -35
Jantxv1n5711-1	Микросоми	Диоды	Диод Шоттки 70 В 0,033A 2PIN DO-35
NTE583	NTE Electronics	Шоттские диоды	NTE Electronics NTE583 RF Schottky Diode, сингл, 70V, 15 мА, 1V, 2PF, DO-35
UF1001-T	Диоды включены		Через отверстие do-204Al, do-41, осевая 1 В 50 В 50 нс нет Одиночный свинец
1N4001G-T	Диоды включены		Через отверстие do-204Al, do-41, осевая 1 В 50 В 2 мкс нет Одиночный свинец
1n5400-t	Диоды включены		Через отверстие Do -201ad, осевая 1 В 50 В - Нет единого свинца Бесплатно

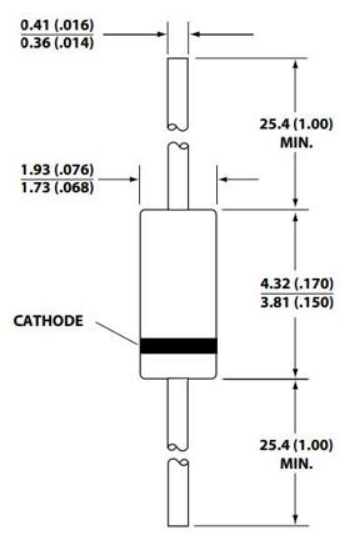

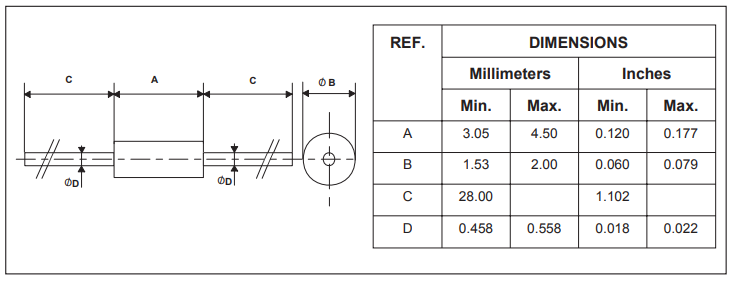

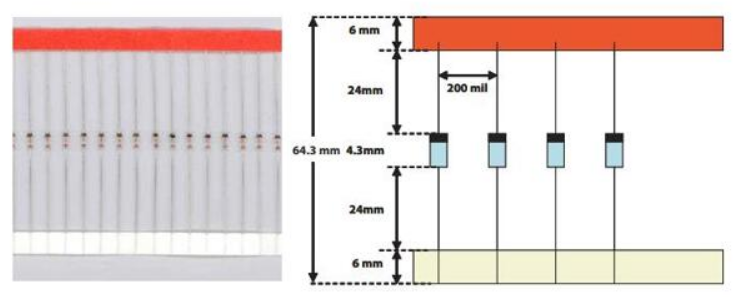

Размеры 1N5711
